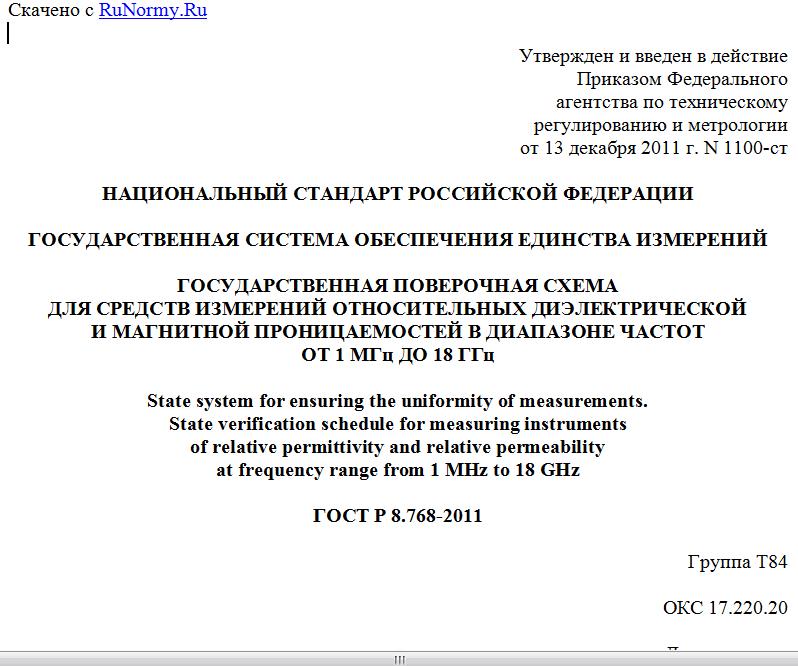

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1100-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОТНОСИТЕЛЬНЫХ ДИЭЛЕКТРИЧЕСКОЙ
И МАГНИТНОЙ ПРОНИЦАЕМОСТЕЙ В ДИАПАЗОНЕ ЧАСТОТ
ОТ 1 МГц ДО 18 ГГц
State system for ensuring the uniformity of measurements.
State verification schedule for measuring instruments
of relative permittivity and relative permeability
at frequency range from 1 MHz to 18 GHz
ГОСТ Р 8.768-2011
Группа Т84
ОКС 17.220.20
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии" (ФГУП "СНИИМ").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1100-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на средства измерений относительной диэлектрической проницаемости, относительной магнитной проницаемости, тангенса угла диэлектрических потерь и тангенса угла магнитных потерь в диапазоне частот от 1 МГц до 18 ГГц и устанавливает порядок передачи единиц относительных диэлектрической, магнитной проницаемостей и тангенса угла диэлектрических и магнитных потерь от государственного первичного эталона средствам измерений с помощью эталонов с указанием погрешностей и основных методов поверки (калибровки).
Порядок передачи единиц представлен государственной поверочной схемой, приведенной на рисунке А.1 (Приложение А).
2. Государственный первичный эталон
2.1. Государственный первичный эталон единиц относительных диэлектрической и магнитной проницаемостей в диапазоне частот от 1 МГц до 18 ГГц (далее - государственный первичный эталон) включает в себя:
- эталонную установку ЭУ-1 для воспроизведения единиц относительной магнитной проницаемости и тангенса угла магнитных потерь в диапазоне частот от 1 до 200 МГц;
- эталонную установку ЭУ-2 для воспроизведения единиц относительной диэлектрической проницаемости в диапазоне частот от 1 до 200 МГц;
- эталонную установку ЭУ-3 для воспроизведения единиц относительных диэлектрической и магнитной проницаемостей и тангенса угла диэлектрических и магнитных потерь в диапазоне частот от 600 МГц до 4 ГГц;
- эталонную установку ЭУ-4 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 200 МГц до 2 ГГц;
- эталонную установку ЭУ-5 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1 до 18 ГГц (на основе конструкции радиального волновода);
- эталонную установку ЭУ-6 для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1 до 18 ГГц (на основе конструкции круглого волновода);
- меры единиц относительных диэлектрической и магнитной проницаемостей и тангенса угла диэлектрических и магнитных потерь;
- программное обеспечение для каждой эталонной установки;
- комплект эксплуатационной документации.
2.2. Диапазоны значений воспроизводимых государственным первичным эталоном единиц составляют для следующих величин:
- относительной диэлектрической проницаемости - от 1,2 до 400,0;
- относительной магнитной проницаемости - от 1,5 до 100,0;
- тангенса угла диэлектрических потерь - от 5·10-5 до 1·10-2;
- тангенса угла магнитных потерь - от 1·10-3 до 1.
2.3. Государственный первичный эталон обеспечивает воспроизведение единиц со средним квадратическим отклонением результата измерений S0, от 2·10-4 до 2·10-3 для диэлектрической и магнитной проницаемостей, от 1·10-2 до 5·10-2 - для тангенса угла диэлектрических и магнитных потерь при десяти независимых измерениях; неисключенной систематической погрешностью от 6·10-4 до 6·10-3 для диэлектрической и магнитной проницаемостей, от 3·10-2 до 1·10-1 - для тангенса угла диэлектрических и магнитных потерь; расширенной неопределенностью U0,99 при доверительной вероятности P = 0,99 от 1·10-3 до 1·10-2 для диэлектрической и магнитной проницаемостей, от 5·10-2 до 1,0·10-1 - для тангенса угла диэлектрических потерь и от 5·10-2 до 1,5·10-1 - для тангенса угла магнитных потерь.
2.4. Для обеспечения воспроизведения единиц относительных диэлектрической и магнитной проницаемостей, тангенса угла диэлектрических и магнитных потерь с указанной точностью должны быть соблюдены правила хранения и применения государственного первичного эталона, утвержденные в установленном порядке.
2.5. Государственный первичный эталон применяют для передачи единиц относительных диэлектрической, магнитной проницаемостей и тангенса угла диэлектрических и магнитных потерь эталонам методом косвенных измерений.
2.6. Средние квадратические отклонения результатов сличений эталонов с государственным первичным эталоном в диапазоне частот от 1 МГц до 18 ГГц составляют:
- , - не более 0,001 по относительной диэлектрической проницаемости и относительной магнитной проницаемости;
- - от 0,05 до 0,1 по тангенсу угла диэлектрических и магнитных потерь.
3. Эталоны
3.1. В качестве эталонов единиц относительных диэлектрической и магнитной проницаемостей используют:
- эталоны единиц комплексной диэлектрической проницаемости в диапазоне частот от 1 МГц до 18 ГГц со значениями диэлектрической проницаемости от 1,2 до 400,0 и тангенса угла диэлектрических потерь от 5·10-5 до 1·10-2; эталоны комплексной магнитной проницаемости в диапазоне частот от 1 МГц до 4 ГГц со значениями относительной магнитной проницаемости от 1,5 до 100,0 и тангенса угла магнитных потерь от 1·10-3 до 1;
- государственные стандартные образцы (ГСО) комплексной диэлектрической проницаемости в диапазоне частот от 1 МГц до 18 ГГц со значениями диэлектрической проницаемости от 1,2 до 400,0 и тангенса угла диэлектрических потерь от 5·10-5 до 1·10-2; ГСО комплексной магнитной проницаемости в диапазоне частот от 1 МГц до 4 ГГц со значениями относительной магнитной проницаемости от 1,5 до 100,0 и тангенса угла магнитных потерь от 1·10-3 до 1.
3.2. Пределы допускаемых относительных погрешностей эталонов (при доверительной вероятности P = 0,95) составляют:
- - от 0,3% до 3% для относительной диэлектрической и относительной магнитной проницаемостей;
- - от 10% до 15% для тангенса угла диэлектрических и магнитных потерь.
3.3. Эталоны и ГСО комплексной диэлектрической и магнитной проницаемостей применяют для передачи единиц средствам измерений методом косвенных измерений.
4. Средства измерений
4.1. В качестве средств измерений используют измерители параметров диэлектрических и магнитных материалов, измерители параметров диэлектрических и магнитных пленок, резонаторы волноводно-диэлектрические, стандартные образцы (СО) предприятий, отраслевые СО.
4.2. Пределы допускаемых относительных погрешностей средств измерений составляют:
- , , - от 1% до 10% для относительной диэлектрической и относительной магнитной проницаемостей;
- , , - от 10% до 40% для тангенса угла диэлектрических и магнитных потерь.
Приложение А
(обязательное)
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОТНОСИТЕЛЬНЫХ ДИЭЛЕКТРИЧЕСКОЙ
И МАГНИТНОЙ ПРОНИЦАЕМОСТЕЙ В ДИАПАЗОНЕ ЧАСТОТ
ОТ 1 МГц ДО 18 ГГц
Рисунок А.1
