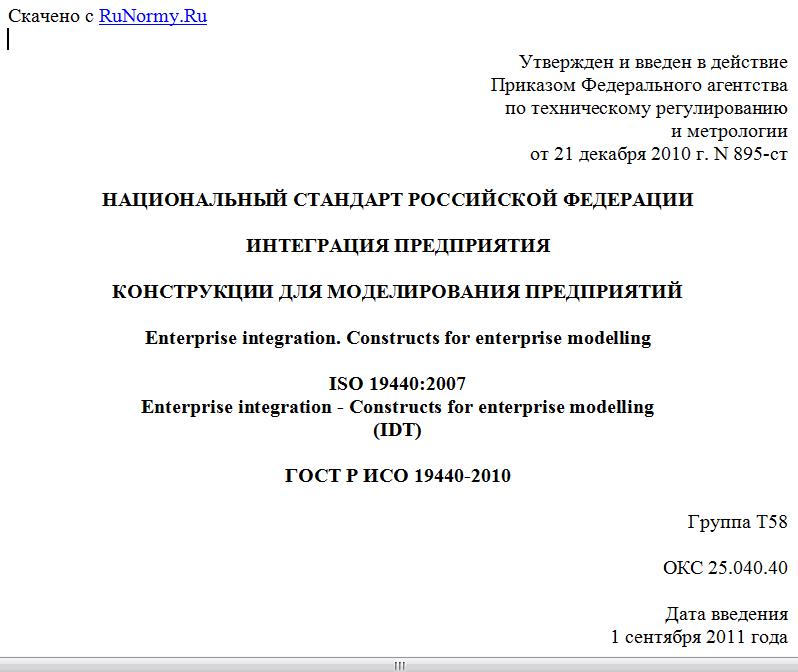

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 21 декабря 2010 г. N 895-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИНТЕГРАЦИЯ ПРЕДПРИЯТИЯ
КОНСТРУКЦИИ ДЛЯ МОДЕЛИРОВАНИЯ ПРЕДПРИЯТИЙ
Enterprise integration. Constructs for enterprise modelling
ISO 19440:2007
Enterprise integration - Constructs for enterprise modelling
(IDT)
ГОСТ Р ИСО 19440-2010
Группа Т58
ОКС 25.040.40
Дата введения
1 сентября 2011 года
Предисловие
1. Подготовлен Научно-техническим центром ИНТЕК на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. N 895-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 19440:2007 "Интеграция предприятия. Конструкции для моделирования предприятий" (ISO 19440:2007 "Enterprise integration - Constructs for enterprise modelling").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
0.1. Основные сведения
Настоящий стандарт определяет общие концепции, необходимые для обеспечения возможности создания моделей предприятия в промышленном бизнесе и оказания поддержки при использовании общей схемы промышленными предприятиями. Настоящий стандарт разработан на основе ИСО 19439 путем определения и детализации набора совместимых, ориентированных на пользователя конструкций языка моделирования, которые представляют общую семантику и позволяют унифицировать модели, разработанные заинтересованными сторонами на разных этапах разработки модели предприятия. Целью таких моделей является создание основы, обеспечивающей оперативное принятие решений и возможность использования этих моделей для управления хозяйственной деятельностью и контроля.
Конструкции языка моделирования, установленные в настоящем стандарте, могут быть специфицированы и/или организованы в структуры, предназначенные для использования, например, в конкретном промышленном секторе или в подразделении предприятия, обеспечивающего, например, техническое обслуживание. Такие структуры и общие конструкции языка моделирования могут использоваться при разработке конкретных моделей для конкретного предприятия. В Приложении B приведены дополнительные общие сведения, обоснование и разъяснение преимуществ применения настоящего стандарта.
Общие требования, определяющие характеристики базовых конструкций, необходимых для компьютерного моделирования предприятий, включают в себя:
- предоставление точной модели бизнес-процессов с учетом их динамики, функций, информации, ресурсов и ответственности;
- подробное описание и оценку свойств компонентов предприятия, позволяющих создать модель для конкретного предприятия;
- поддержку управления изменениями;
- ориентированное на конечного пользователя отображение (представление), допускающее оперативное использование.
Пример, приведенный в Приложении E, демонстрирует использование конструкций языка моделирования.
В Приложении B приведено обоснование целесообразности моделирования предприятий на базе конструкций, изложены основные сведения, а также указаны области моделей предприятия, в рамках которых функционирует настоящий стандарт (см. ИСО 19349). Описания трех измерений этой схемы приведены в 0.2, 0.3 и 0.4.
В настоящем стандарте использованы результаты работ целевой группы IFAC/IFIP по интегрированию предприятий, консорциума CIMOSA и научно-исследовательского проекта ATHENA.
0.2. Измерение представлений модели предприятия
В ИСО 19439 и ИСО 15704 представления модели предприятия (далее - представления модели) используются для обеспечения селективного восприятия предприятия, которое особо выделяет какой-либо аспект рассматриваемого предмета и игнорирует другие. В частности, в данных стандартах приведены четыре представления модели предприятия (функциональное, информационное, ресурсное, организационное), которые должны рассматриваться в структуре, архитектуре или методологии, для обеспечения возможности моделирования основных аспектов деятельности предприятия. Кроме того, в соответствии с ИСО 15704:2000, приложение A, пункт A.3.1.5.3.2 "при необходимости другие представления могут быть определены и поддержаны техническими средствами", например экономические представления, представления решений, представления цели и представления реализации. В этом случае конструкции, установленные в настоящем стандарте, могут быть дополнены атрибутами, обеспечивающими поддержку этих представлений, или может быть необходимо выбрать новые представления. Следовательно, спецификации конструкций языка моделирования должны отражать их предназначенное использование и отображение в одном или нескольких конкретных представлениях. Для обеспечения совместимости экземпляров конструкций, которые могут появиться более чем в одном представлении, необходимо использовать автоматизированные средства.
0.3. Измерение фазы модели предприятия
В ИСО 19439 жизненный цикл моделей и их компонентов рассматривается посредством измерения фазы модели предприятия. Это измерение касается разработки и изменения модели домена (области), подлежащего моделированию, начиная с идентификации домена предприятия, затем - выбора удобной для обработки модели и далее - отказа от ее использования. Следовательно, спецификации конструкций языка моделирования должны отражать их предназначенное использование и отображение в конкретной фазе модели. Необходимо, чтобы атрибуты конструкций языка моделирования можно было адаптировать и легко выбирать для различных фаз модели исходя из предполагаемых потребностей.
0.4. Измерение универсальности
В отношении измерения универсальности, определенной в ИСО 19439, конструкции находятся на базовом уровне и могут использоваться на частичном или конкретном уровнях. На частичном уровне некоторые значения атрибута могут оставаться неопределенными для частных случаев (например, ввода/вывода событий для доменов и бизнес-процессов). Впоследствии недостающие элементы должны быть дополнены на конкретном уровне.
Сноска в тексте стандарта, выделенная курсивом, приведена для уточнения текста оригинала.
1. Область применения
Настоящий стандарт устанавливает требования к характеристикам основных (ключевых) конструкций, необходимых для компьютерного моделирования предприятий в соответствии с ИСО 19439.
Настоящий стандарт в основном рассматривает вопросы компьютерной интеграции информационных аспектов производства, включая технические аспекты управления и контроля, а также задачи, решаемые людьми. Стандарт не устанавливает, как следует реализовывать эти основные конструкции для операций с использованием модели, и, в частности, не описывает язык управления, необходимый для определения и соблюдения правильной линии поведения в отношении внутренней деятельности предприятия, но обеспечивает соответствие между функциональными операциями и возможностями.
Примечание. Компьютерное моделирование предприятий может предшествовать компьютерной интеграции или взаимодействию "человек - система".
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ИСО/МЭК 14977 <1> Информационные технологии. Синтаксический метаязык. Расширенный BNF (ISO/IEC 14977, Information technology - Syntactic metalanguage - Extended BNF).
--------------------------------
<1> ИСО/МЭК 14977 доступен для бесплатного скачивания в сети Интернет по адресу: http://isotc.iso.org/livelink/livelink/fetch/2000/2489/lttf_Home/PubliclyAvailableStandards.htm.
ИСО 19439:2006 Интеграция предприятия. Основы моделирования предприятия (ISO 19439:2006, Entreprise integration - Framework for enterprise modelling).
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте использованы термины, установленные в ИСО/МЭК 15288:2002, ИСО 15531-1:2004, ИСО 15704:2000 и ИСО 19439:2006, а также следующие термины с соответствующими определениями.
Примечание. Наименования терминов, описывающих конструкции, в тексте настоящего стандарта начинаются с прописной буквы, чтобы читателю было легче отличать их от случаев общего применения этих же терминов, особенно чтобы отличать конструкции "Возможности", "Домен", "Деятельность предприятия", "Событие" и "Ресурсы" от терминов "возможности", "домен" (или "домен предприятия"), "деятельность предприятия", "событие" и "ресурсы" общего применения. Более подробная информация приведена в разделе 6.
3.1.1. агрегирование (aggregation): Процесс или результат объединения конструкций языка моделирования и других компонентов модели в единое целое.
Примечание 1. Конструкции языка моделирования и другие компоненты модели могут быть агрегированы в более чем один объект.
Примечание 2. Атрибут "Часть (чего-либо)" и атрибут "Состоит_из" используют во взаимосвязях агрегации, описанных в разделе 5.
[ИСО 19439:2006]
3.1.2. атрибут (attribute): Единица информации, обозначающая свойство объекта.
[ИСО 15704:2000]
3.1.3. поведенческое правило (behavioural rule): Описание логически последовательных связей между составляющими деятельности, используемых в характеристике поведения бизнес-процесса.
3.1.4. бизнес-процесс (business process): Конструкция, представляющая собой частично упорядоченный набор бизнес-процессов и/или видов деятельности предприятия, которые могут быть осуществлены для реализации одной или более задач предприятия с целью достижения желаемого конечного результата.
3.1.5. способность (capability): Качество, характеризующее способность осуществлять данный вид деятельности.
[ИСО 15531-1:2004]
3.1.6. возможность (capability): Конструкция, представляющая собой совокупность характеристик возможности, выраженных с помощью атрибутов способности, ресурсов (обеспеченной возможности) либо деятельности предприятия (необходимой возможности).
Примечание. Возможности могут быть агрегированы.
