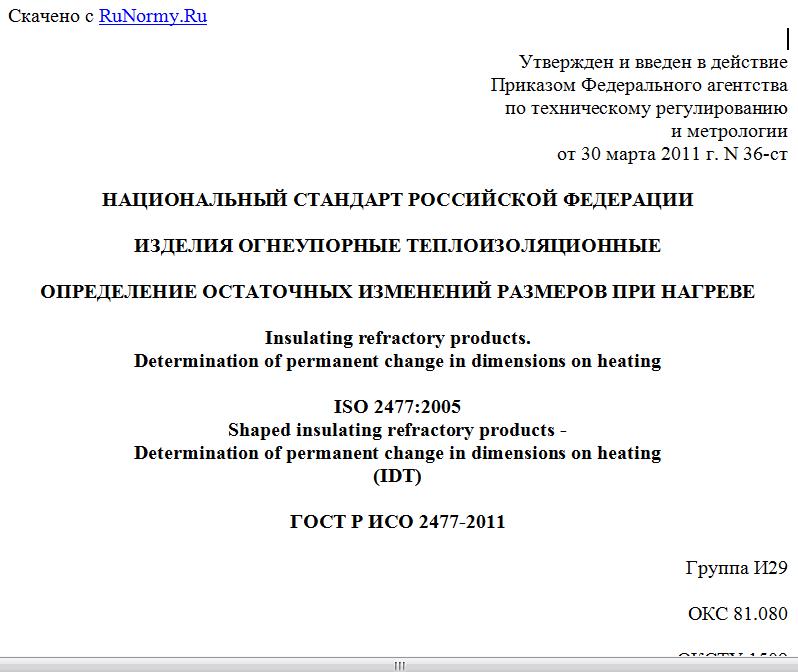

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ
ОПРЕДЕЛЕНИЕ ОСТАТОЧНЫХ ИЗМЕНЕНИЙ РАЗМЕРОВ ПРИ НАГРЕВЕ
Insulating refractory products.
Determination of permanent change in dimensions on heating
ISO 2477:2005
Shaped insulating refractory products -
Determination of permanent change in dimensions on heating
(IDT)
ГОСТ Р ИСО 2477-2011
Группа И29
ОКС 81.080
ОКСТУ 1509
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ООО "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ТК 9 "Огнеупоры".
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 марта 2011 г. N 36-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 2477:2005 "Теплоизоляционные огнеупорные изделия. Определение остаточных изменений размеров при нагреве" (ISO 2477:2005 "Shaped insulating refractory products - Determination of permanent change in dimensions on heating").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В настоящий стандарт внесены следующие редакционные уточнения:
подраздел 5.2, пункт 6.2.1, раздел 8 дополнены примечаниями рекомендательного характера, которые дополняют требования международного стандарта:
5.2. "При испытании в электрической печи не более трех образцов допускается устанавливать не менее двух термопар".
6.2.1. "Допустимое отклонение размеров - +/- 2 мм".
Раздел 8. "Расчет выполняют до второго десятичного знака, результат округляют до первого десятичного знака".
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает метод определения остаточных изменений размеров при нагреве теплоизоляционных огнеупорных изделий.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт <*>:
--------------------------------
<*> Для датированных ссылок используют только указанное издание стандарта. В случае недатированных ссылок - последнее издание стандарта, включая все изменения и поправки.
ИСО 5016 Теплоизоляционные огнеупорные изделия. Определение кажущейся плотности и истинной пористости (ISO 5016, Shaped insulating refractory products - Determination of bulk density and true porosity).
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Остаточное изменение размеров при нагреве (permanent change in dimensions on heating): увеличение (рост) или уменьшение (усадка), которые остаются у огнеупора, нагретого без применения нагрузки до заданной температуры в течение заданного времени и затем охлажденного до температуры окружающей среды.
3.2. Теплоизоляционные огнеупорные изделия (insulating refractory products): огнеупорные изделия с общей пористостью не менее 45% (по объему), определяемой по ИСО 5016.
4. СУЩНОСТЬ МЕТОДА
Из каждого кирпича или другого огнеупорного изделия вырезают образцы в форме прямоугольных призм, сушат и измеряют расстояние между двумя противоположными гранями каждого образца. Образцы нагревают в печи с окислительной атмосферой при заданной скорости нагрева до определенной температуры, которую поддерживают в течение заданного времени. После охлаждения образцов до температуры окружающей среды измерения повторяют и вычисляют изменение линейных размеров.
5. АППАРАТУРА
5.1. Электрическая или газовая печь, обеспечивающая нагрев испытуемых образцов (6.2) в постоянной окислительной атмосфере с заданной скоростью нагрева (7.6), а также выдержку при температуре испытания в течение заданного времени.
Рекомендуется использовать электрическую печь, но допускается использовать и газовую печь при условии обеспечения в ней окислительной атмосферы в течение всего испытания и возможности ее контроля.
5.2. Термопары (не менее трех) для измерения температуры и распределения температуры в пространстве, занимаемом испытуемыми образцами.
Примечание. При испытании в электрической печи не более трех образцов допускается устанавливать не менее двух термопар.
5.3. Устройство для регистрации зависимости температуры от времени, которое используют в комплекте с термопарами (5.2) для обеспечения непрерывного контроля температуры.
5.4. Инструмент для измерения длины (например, штангенциркуль, индикатор часового типа или электронный цифровой измеритель длины), позволяющий измерять расстояния между противоположными гранями образцов с предельно допустимой погрешностью 0,1 мм.
5.5. Сушильный шкаф, желательно вентилируемый, имеющий отверстия для эффективной вентиляции и обеспечивающий поддержание температуры (110 +/- 5) °C.
6. ИСПЫТУЕМЫЕ ОБРАЗЦЫ
6.1. Отбор образцов
Число изделий (например, кирпичей) для испытания устанавливают в соответствии с планом отбора, согласованным заинтересованными сторонами, например по ИСО 5022.
6.2. Подготовка испытуемых образцов
6.2.1. Из каждого изделия вырезают один образец, имеющий форму прямоугольной призмы размерами 100 x 114 x 76 мм или 100 x 114 x 64 мм.
Примечания
1. Допускается изготовлять большее число образцов, если позволяют размеры изделия.
2. Допустимое отклонение размеров - +/- 2 мм.
6.2.2. Если размеры изделия не позволяют вырезать образец размерами по 6.2.1, допускается вырезать из изделия образец длиной 100 мм; полученные при этом ширину и толщину испытуемого образца измеряют и записывают.
Примечание. Стандартные прямоугольные кирпичи в соответствии с ИСО 5019-1 имеют ширину 114 мм и толщину 76 или 64 мм.
6.2.3. Две противоположные грани образца, расстояние между которыми 100 мм, должны быть плоскими и параллельными.
7. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
7.1. Сушка испытуемых образцов
Образец сушат в сушильном шкафу (5.5) при температуре (110 +/- 5) °C до постоянной массы.
7.2. Измерение испытуемых образцов
На каждом образце проводят четыре измерения с погрешностью не более 0,2 мм расстояния между двумя противоположными гранями, которое номинально равно 100 мм. Выполняют два измерения параллельно средним линиям (EF и GH) верхней и нижней граней образцов и два измерения параллельно средним линиям (AB и CD) передней и задней граней испытуемого образца ориентировочно на расстоянии 15 мм от соответствующего ребра (рисунок 1). Места измерений помечают огнеупорной краской.
1 - места измерений, расположенные на расстоянии около 15 мм от грани образца; 2 - опоры образца (7.3)
Рисунок 1. Места измерений и установка образцов в печи
