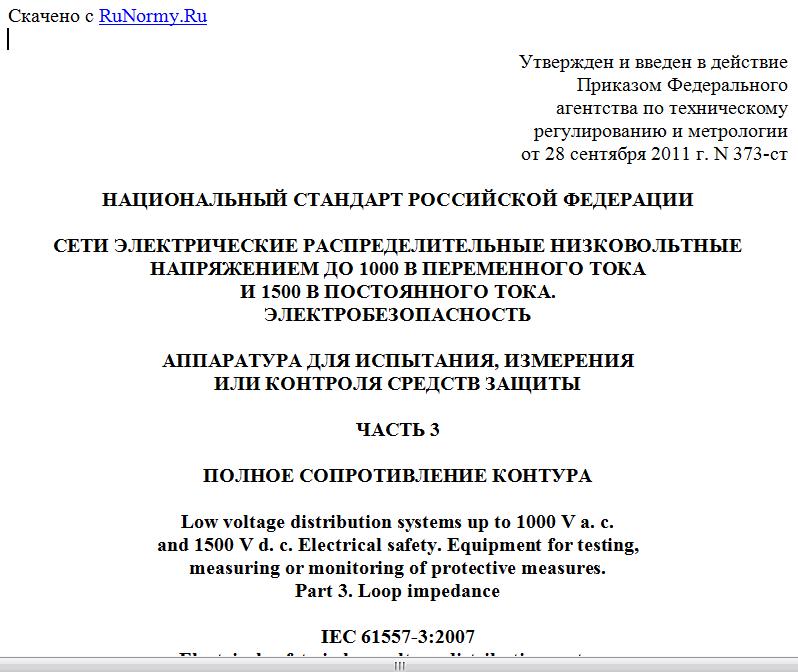

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 373-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ НИЗКОВОЛЬТНЫЕ
НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА
И 1500 В ПОСТОЯННОГО ТОКА.
ЭЛЕКТРОБЕЗОПАСНОСТЬ
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ
ИЛИ КОНТРОЛЯ СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 3
ПОЛНОЕ СОПРОТИВЛЕНИЕ КОНТУРА
Low voltage distribution systems up to 1000 V a. c.
and 1500 V d. c. Electrical safety. Equipment for testing,
measuring or monitoring of protective measures.
Part 3. Loop impedance
IEC 61557-3:2007
Electrical safety in low voltage distribution systems
up to 1000 V a. c. and 1500 V d. c. Equipment for testing,
measuring or monitoring of protective measures -
Part 3: Loop impedance
(MOD)
ГОСТ Р 54127-3-2011
(МЭК 61557-3:2007)
Группа П01
ОКС 17.220.20,
29.080.01,
29.240.01;
ОКП 42 0000
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4, выполненного Открытым акционерным обществом "НИИ Электромера".
2. Внесен Техническим комитетом по стандартизации ТК 233 "Измерительная аппаратура для электрических и электромагнитных величин".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 373-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61557-3:2007 "Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура" (IEC 61557-3:2007 "Electrical safety in low voltage distribution systems up to 1000 V a. c. and 1500 V d. c. Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance").
В настоящем стандарте отдельные терминологические статьи изменены по отношению к тексту примененного международного стандарта. Внесение указанных технических отклонений направлено на учет требований рекомендаций по метрологии РМГ 29-99 "Государственная система обеспечения единства измерений. Метрология. Основные термины и определения". Текст измененных терминологических статей выделен в стандарте курсивом с подчеркиванием сплошной горизонтальной линией.
Ссылки на международные стандарты заменены выделенными курсивом ссылками на соответствующие им национальные стандарты.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р МЭК 61557-3-2006.
6. В настоящем стандарте часть его содержания может быть объектом патентных прав.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования к аппаратуре, предназначенной для измерения полного сопротивления контура между фазным проводником и защитным проводником или фазным проводником и нейтралью, или между двумя фазными проводниками путем определения падения напряжения на нагрузке, подключаемой к испытуемой цепи (далее - измерительная аппаратура).
Настоящий стандарт должен применяться совместно с ГОСТ Р 54127-1.
Примечание. Приведенное выше дополнительное по отношению к [1] требование направлено на увязку требований настоящего стандарта с ГОСТ Р 54127-1, т.к. настоящий стандарт является частным по отношению к нему.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
ГОСТ Р 52319-2005 (МЭК 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования (МЭК 61010-1:2001, MOD)
ГОСТ Р 54127-1-2010 (МЭК 61557-1:2007). Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования (МЭК 61557-1:2007, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54127-1, а также следующие термины с соответствующими определениями:
3.1. Метод включения на нагрузку (loading method): метод, при котором цепь в распределительной сети нагружают для создания в ней падения напряжения.
3.2. Нагрузочное устройство (loading equipment): устройство, вызывающее падение напряжения в цепи.
3.3. Испытательный ток (test current): ток, вызывающий падение напряжения в цепи.
3.4. Фазовый угол сети (system phase angle): угол между полным сопротивлением контура и сопротивлением контура распределительной сети.
3.5. Полное сопротивление контура (loop impedance); : сумма полных сопротивлений токового контура, включающая полное сопротивление источника тока, полное сопротивление фазного проводника от одного зажима источника тока до точки измерения и полное сопротивление обратного проводника (например, защитного проводника, заземляющего электрода и земли) от точки измерения до другого зажима источника тока.
4. Требования
К измерительной аппаратуре предъявляются требования по ГОСТ Р 54127-1, а также следующие требования.
4.1. Максимальная приведенная #погрешность# измерительной аппаратуры в рабочих условиях применения в пределах диапазона измерений не должна превышать +/- 30% измеренного значения, принятого в качестве нормирующего, в соответствии с таблицей 1. Указанная #погрешность# должна быть маркирована на измерительной аппаратуре или указана в нормативных документах на измерительную аппаратуру.
Таблица 1
Определение #погрешности# в рабочих условиях применения
Основная #погрешность# или влияющая величина Нормальные условия или заданная рабочая область Обозначение Требования или испытания Тип испытания
Основная #погрешность# Нормальные условия A По настоящему стандарту, пункт 6.1 R
Положение Нормальное положение +/- 90° По ГОСТ Р 54127-1, пункт 4.2 R
Напряжение питания В пределах, установленных изготовителем По ГОСТ Р 54127-1, пункты 4.2 и 4.3 R
Температура 0 °C и 35 °C По ГОСТ Р 54127-1, пункт 4.2 T
Фазовый угол При фазовом угле от 0° до 18° По настоящему стандарту, пункт 4.1 T
Фазовый угол сети При фазовом угле сети от 0° до 18° в нижней части диапазона измерений <1> По настоящему стандарту, пункт 4.1 T
Фазовый угол сети При фазовом угле сети от 0° до 30° в нижней части диапазона измерений <1> По настоящему стандарту, пункт 4.1 T
Частота сети От 99% до 101% номинальной частоты По настоящему стандарту, пункт 4.1 T
Напряжение сети От 85% до 110% номинального напряжения По настоящему стандарту, пункт 4.1 T
Гармоники 5% для третьей гармоники при фазовом угле 0°; 6% для пятой гармоники при фазовом угле 180°; 5% для седьмой гармоники при фазовом угле 0° (в процентах от напряжения основной гармоники, равного номинальному напряжению распределительной сети) По настоящему стандарту, пункт 4.1 T
Постоянная величина Добавить постоянные величины, со значениями, равными 0,5% номинального напряжения распределительной сети при обеих полярностях. Рекомендуется, чтобы фирмы-изготовители включали в расчет #погрешности# в рабочих условиях применения согласно этой таблице <2> По настоящему стандарту, пункт 4.1 T
#Погрешность# в рабочих условиях применения По настоящему стандарту, пункт 4.1 R
<1> Применять или в зависимости от того, что больше подходит.
<2> Влияющая величина учитывает возможные падения напряжения, вызываемые токами утечки по постоянному току, на PE- или PEN-проводнике согласно [2].
Примечание. A - основная #погрешность#; - #дополнительная погрешность#; R - приемо-сдаточное испытание; T - испытание для целей утверждения типа.
