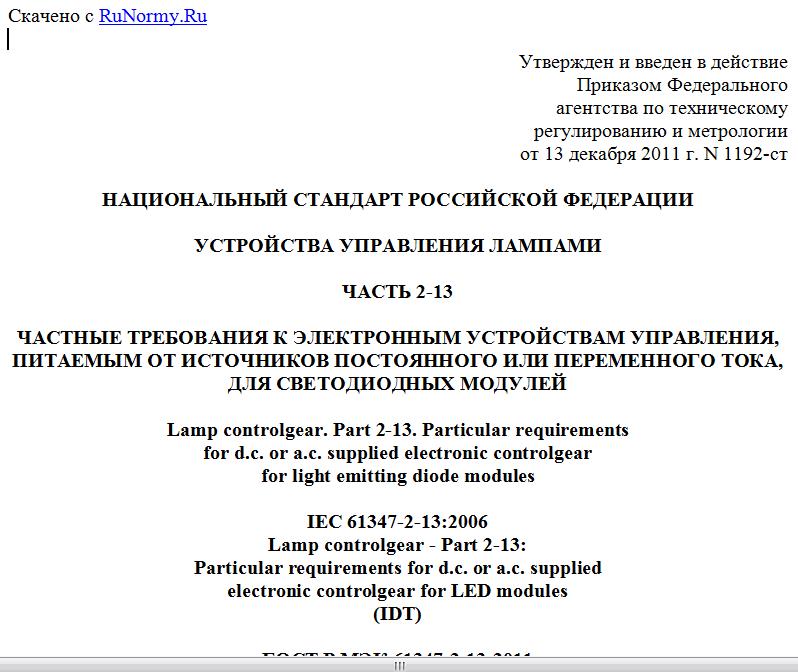

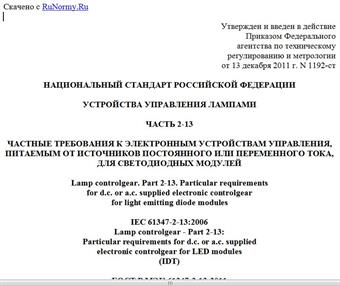

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1192-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА УПРАВЛЕНИЯ ЛАМПАМИ
ЧАСТЬ 2-13
ЧАСТНЫЕ ТРЕБОВАНИЯ К ЭЛЕКТРОННЫМ УСТРОЙСТВАМ УПРАВЛЕНИЯ,
ПИТАЕМЫМ ОТ ИСТОЧНИКОВ ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО ТОКА,
ДЛЯ СВЕТОДИОДНЫХ МОДУЛЕЙ
Lamp controlgear. Part 2-13. Particular requirements
for d.c. or a.c. supplied electronic controlgear
for light emitting diode modules
IEC 61347-2-13:2006
Lamp controlgear - Part 2-13:
Particular requirements for d.c. or a.c. supplied
electronic controlgear for LED modules
(IDT)
ГОСТ Р МЭК 61347-2-13-2011
Группа Е83
ОКС 29.140.99
ОКП 34 6170
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1192-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61347-2-13:2006 "Устройства управления лампами. Часть 2-13. Частные требования к электронным устройствам управления, питаемым от источников постоянного или переменного тока, для светодиодных модулей" (IEC 61347-2-13:2006 "Lamp controlgear - Part 2-13: Particular requirements for d.c. or a.c. supplied electronic controlgear for LED modules").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает частные требования безопасности к электронным устройствам управления для светодиодных модулей, питаемым от источников постоянного тока напряжением до 250 В и переменного тока напряжением до 1000 В частотой 50 или 60 Гц, создающим напряжение с частотой, отличающейся от частоты сети.
Устройства управления для светодиодных модулей, установленные в настоящем стандарте, позволяют обеспечивать постоянное напряжение или постоянный ток при безопасных сверхнизких напряжениях (БСНН), или напряжениях, эквивалентных БСНН, или более высоких. Стандарт распространяется и на устройства управления, питаемые от источников с напряжением и током, отличающимися от стандартных, в частности с широтно-импульсным модулятором.
Приложения МЭК 61347-1, которые применяют согласно настоящему стандарту и которые используют термин "лампа", также относятся к светодиодным модулям.
Частные дополнительные требования к стационарным независимым безопасным устройствам управления, входящим в состав электрических схем, приведены в Приложении I.
Требования к рабочим характеристикам установлены в [4].
Устройство управления со штепсельной вилкой, представляющее собой часть светильника, рассматривают как встроенное устройство управления, которое дополнительно должно соответствовать требованиям стандартов на светильники.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на стандарты, приведенные в разделе 2 МЭК 61347-1, а также нормативные ссылки на следующие стандарты:
МЭК 60051 (все части). Приборы аналоговые электроизмерительные прямого действия и вспомогательные части к ним (IEC 60051 (all parts). Direct acting indicating analogue electrical measuring and their accessories)
МЭК 60065:2001. Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности (IEC 60065:2001. Audio, video and similar electronic apparatus - Safety requirements)
МЭК/ТО 60083:2009. Вилки и розетки бытового и аналогичного общего назначения, стандартизованные в странах - членах МЭК (IEC/TR 60083:2009. Plugs and socket-outlets for domestic and similar general use standardized in member countries of IEC)
МЭК 60085:2007. Электрическая изоляция. Тепловая классификация (IEC 60085:2007. Electrical insulation - Thermal classification)
МЭК 60127 (все части). Миниатюрные плавкие предохранители (IEC 60127 (all parts). Miniature fuses)
МЭК 60269-2:2010. Низковольтные плавкие предохранители. Часть 2. Дополнительные требования к плавким предохранителям для использования квалифицированным персоналом (предохранители в основном промышленного назначения). Примеры стандартизированных систем плавких предохранителей от A до J (IEC 60269-2:2010. Low-voltage fuses - Part 2: Supplementary requirements for fuses for use by authorized persons (fuses mainly for industrial application) - Examples of standardized systems of fuses A to J)
МЭК 60269-3:2010. Низковольтные плавкие предохранители. Часть 3. Дополнительные требования к плавким предохранителям для использования неквалифицированным персоналом (предохранители в основном бытового и аналогичного назначения). Примеры стандартизированных систем плавких предохранителей от A до F (IEC 60269-3:2010. Low-voltage fuses - Part 3: Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household or similar applications) - Examples of standardized systems of fuses A to F)
МЭК 60317-0-1:2008. Технические условия на конкретные типы обмоточных проводов. Часть 0-1. Общие требования. Эмалированные круглые медные провода (IEC 60317-0-1:2008. Specifications for particular types of winding wires - Part 0-1: General requirements - Enamelled round copper wire)
МЭК 60384-14:2005. Конденсаторы постоянной емкости для электронной аппаратуры. Часть 14. Частные требования. Конденсаторы постоянной емкости для подавления электромагнитных помех и присоединения к питающим сетям (IEC 60384-14:2005. Fixed capacitors for use in electronic equipment - Part 14: Sectional specification: Fixed capacitors for electromagnetic interference suppression and connection to the supply mains)
МЭК 60417-DB:2008. Графические символы для использования на оборудовании (IEC 60417-DB:2008. Graphical systems for use on equipment)
МЭК 60454 (все части). Ленты липкие электроизоляционные (IEC 60454 (all parts). Specifications for pressure-sensitive adhesive tapes for electrical purposes)
МЭК 60598-1:2008. Светильники. Часть 1. Общие требования и испытания (IEC 60598-1:2008. Luminaires - Part 1: General requirements and tests)
МЭК 60598-2-6. Светильники. Часть 2. Частные требования. Раздел 6. Светильники со встроенными трансформаторами для ламп накаливания (IEC 60598-2-6. Luminaires - Part 2: Particular requirements - Section 6: Luminaires with built-in transformers for filament lamps)
МЭК 60906 (все части). Международная система вилок и розеток бытового и аналогичного назначения (IEC 60906 (all parts). IEC system of plugs and socket-outlets for household and similar purposes)
МЭК 60906-1:1986. Международная система вилок и розеток бытового и аналогичного назначения. Часть 1. Вилки и розетки 16 А 250 В переменного тока (IEC 60906-1:1986. IEC system of plugs and socket-outlets for household and similar purposes - Part 1: Plugs and socket-outlets 16 A 250 V a.c.)
МЭК 60950-1:2005. Оборудование информационно-технологическое. Безопасность. Часть 1. Общие требования (IEC 60950-1:2005. Information technology equipment - Safety - Part 1: General requirements)
МЭК 61347-1:2007. Устройства управления лампами. Часть 1. Общие требования и требования безопасности (IEC 61347-1:2007. Lamp controlgear - Part 1: General and safety requirements)
МЭК 61558-1:2005. Безопасность силовых трансформаторов, питающих агрегатов и т.п. Часть 1. Общие требования и испытания (IEC 61558-1:2005. Safety of power transformers, power supply units and similar - Part 1: General requirements and tests).
3. Термины и определения
В настоящем стандарте применены термины из раздела 3 МЭК 61347-1, а также следующие термины с соответствующими определениями:
3.1. Электронное устройство управления для светодиодных модулей (electronic controlgear for LED modules): устройство управления, устанавливаемое между источником питания и одним или несколькими светодиодными модулями и обеспечивающее питание светодиодных модулей нормируемым напряжением или нормируемым током. Устройство управления может состоять из одного или нескольких отдельных блоков и может включать в себя средства для регулирования светового потока, коррекции коэффициента мощности и подавления радиопомех.
3.2. Устройство управления, питаемое постоянным или переменным током (d.c. or a.c. supplied controlgear): устройство управления, включающее в себя стабилизирующие элементы, предназначенные для работы одного или нескольких светодиодных модулей.
3.3. Условно безопасное устройство управления (в стадии рассмотрения) (safety extra-low voltage (SELV)-equivalent controlgear): встраиваемое или специальное устройство управления, предназначенное для работы одного или нескольких светодиодных модулей с выходным напряжением, эквивалентным безопасному сверхнизкому напряжению (БСНН).
Примечание. Применительно к настоящему стандарту условно безопасное устройство управления с выходным напряжением, эквивалентным БСНН (далее - условно безопасное устройство управления), удовлетворяющее 8.1 и 8.2, считают обеспечивающим защиту от поражения электрическим током, эквивалентную БСНН.
3.4. Независимое безопасное устройство управления (independent SELV controlgear): устройство управления, обеспечивающее такую же изоляцию безопасного сверхнизкого напряжения (БСНН) на выходе от источника питания, как изоляция разделительного трансформатора по МЭК 61558-1.
3.5. Ассоциированное устройство управления (associated controlgear): устройство управления, созданное для питания специального прибора(ов) или оборудования, неразборного или разборного.
Примечание. Примером ассоциированного устройства управления служит электронное устройство управления в светильнике аварийного освещения, где оно
