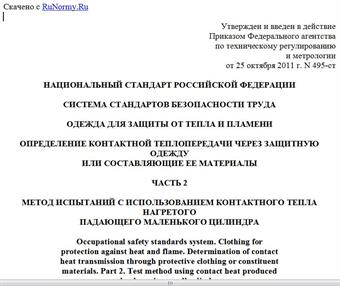

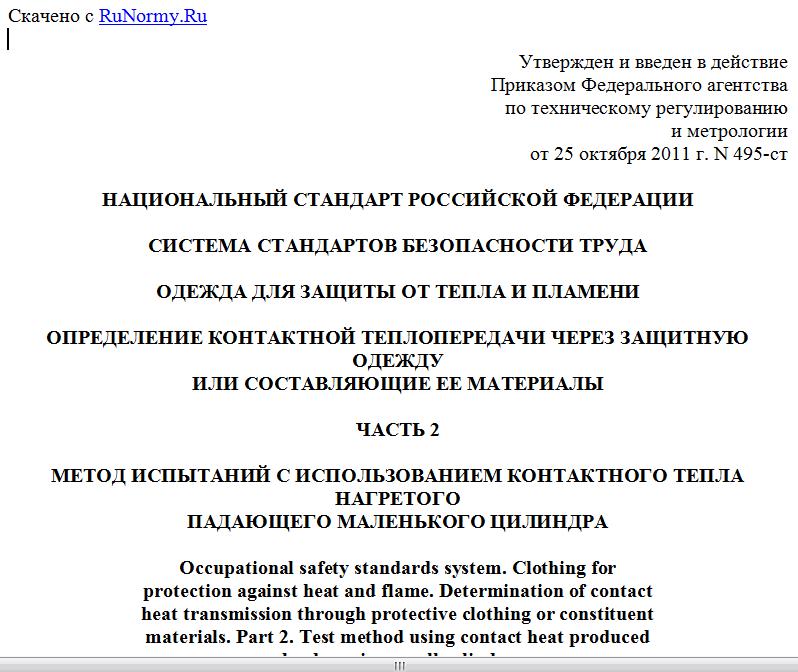

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 25 октября 2011 г. N 495-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ОДЕЖДА ДЛЯ ЗАЩИТЫ ОТ ТЕПЛА И ПЛАМЕНИ
ОПРЕДЕЛЕНИЕ КОНТАКТНОЙ ТЕПЛОПЕРЕДАЧИ ЧЕРЕЗ ЗАЩИТНУЮ ОДЕЖДУ
ИЛИ СОСТАВЛЯЮЩИЕ ЕЕ МАТЕРИАЛЫ
ЧАСТЬ 2
МЕТОД ИСПЫТАНИЙ С ИСПОЛЬЗОВАНИЕМ КОНТАКТНОГО ТЕПЛА НАГРЕТОГО
ПАДАЮЩЕГО МАЛЕНЬКОГО ЦИЛИНДРА
Occupational safety standards system. Clothing for
protection against heat and flame. Determination of contact
heat transmission through protective clothing or constituent
materials. Part 2. Test method using contact heat produced
by dropping small cylinder
ISO 12127-2:2007
Clothing for protection against heat and flame -
Determination of contact heat transmission through
protective clothing or constituent materials -
Part 2: Test method using contact heat produced
by dropping small cylinders
(IDT)
ГОСТ Р ИСО 12127-2-2011
Группа Т58
ОКС 13.340.10
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "ФПГ Энергоконтракт" на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2011 г. N 495-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 12127-2:2007 "Одежда для защиты от тепла и пламени. Определение контактной теплопередачи через защитную одежду или составляющие ее материалы. Часть 2. Определение контактной теплопередачи с помощью падающих цилиндров" (ISO 12127-2:2007 "Clothing for protection against heat and flame - Determination of contact heat transmission through protective clothing or constituent materials - Part 2: Test method using contact heat produced by dropping small cylinders").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает методы испытаний для определения теплопередачи и стойкости материалов, используемых для изготовления защитной одежды, при попадании на ее поверхность и/или в складки частиц расплавленного металла при выполнении сварочных и аналогичных работ.
Результаты испытаний, полученные данным методом для различных материалов, подлежат сравнению только при условии их проведения в стандартизованных условиях. Данный метод неприменим для оценки действия значительных выплесков чугуна или другого металла и не дает оценки стойкости полного комплекта защитной одежды в рабочих условиях.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 максимальная температура (maximum temperature) Tmax: Максимальная температура калориметра после контакта цилиндра с образцом.
2.2 начальная температура (starting temperature) T0: Температура калориметра в начальный момент испытаний.
2.3 начало температурных измерений (start of temperature measurement): Точное время включения электромагнита.
2.4 разница температур (temperature difference) : Разница между максимальной и начальной температурами .
2.5 температура конуса (cone temperature) Tc: Температура конуса при выносе его из печи.
2.6 отверстие (hole): Вскрытие поверхности образца, вызванное обугливанием или расплавлением с нарушением структуры нитей или поверхности по сравнению с исходным образцом, при рассматривании под лупой.
Примечания
1 Под теплопередачей понимается теплообмен между двумя теплоносителями (или иными средами) через поверхность раздела между ними. Интенсивность теплопередачи характеризуется коэффициентом теплопередачи, численно равным количеству теплоты, которое передается через единицу поверхности в единицу времени при разности температур между теплоносителями (средами) в 1 К. Коэффициент теплопередачи измеряют в ваттах на квадратный метр - кельвин [Вт/(м2·К)] или в килокалориях на квадратный метр - градус Цельсия [ккал/(м2·°C)].
2 При оценке с помощью лупы вскрытием поверхности считают очевидное разрушение структуры нитей или поверхности по сравнению с исходным образцом.
3. Сущность метода
Порядок испытаний состоит из двух этапов, описанных ниже.
На первом этапе нагретый стальной цилиндр опускают на горизонтально ориентированный образец, после чего оценивают образовавшееся отверстие. Оценку образовавшегося отверстия проводят незамедлительно после снятия противовесов, если их использовали при испытании. До проведения оценки образец не должен подвергаться никаким механическим воздействиям.
На втором этапе испытаний фиксируют разницу температур, а также изменения внешнего вида образца.
Внешний вид испытательной установки приведен на рисунке 1.
1 - стальной конус; 2 - держатель конуса; 3 - электромагнит
со стержнем; 4 - изолирующий блок; 5 - направляющая
цилиндра; 6 - образец; 7 - блок поддержки образца; 8 - рама;
9 - алюминиевый блок (связан с охлаждающим модулем);
10 - охлаждающий модуль; 11 - противовесы
Рисунок 1 - Испытательная установка <*>
--------------------------------
<*> Чертежи испытательной установки можно получить в Финском институте профессионального здоровья, защиты и безопасности изделий (Finnish Institute of Occupational Health, Protection and Product Safety) по адресу Topeliuksenkatu 41 A, FIN-00320 Helsinki, Finland, Fax +358-30 474 2115.
4. Испытательное оборудование и материалы
4.1 Нагревательная печь, способная к достижению температуры не менее 800 °C, и с размерами камеры 110 x 140 x 160 мм, достаточными для помещения стального конуса.
4.2 Стальной цилиндр, включающий ролик цилиндрического подшипника со следующими параметрами <**>:
- материал: сталь твердостью 58 - 65 HRC;
- диаметр: 6,0 мм +/- 11 мкм;
- высота: 12 мм +/- 11 мкм;
- масса: 2,6 г +/- 20 мг.
--------------------------------
<**> Например, цилиндрический ролик ZRO. 6 x 12* PO/M6* производства Торрингтон (Torrington) (www.torrington.com). Данная информация приведена для ознакомления пользователей настоящего стандарта и не означает одобрения данного продукта Международной Организацией по Стандартизации.
Для каждого испытания следует использовать новый стальной цилиндр. При проведении испытания контакт цилиндра с образцом должен проходить в плоскости основания цилиндра.
4.3 Стальной конус (см. рисунок 2), в котором нагреваются и подаются к образцу стальные цилиндры. Конус изготовлен из устойчивой к высоким температурам стали и имеет сквозное отверстие для скользящей пластины, направляющей стальной цилиндр к образцу.
Рисунок 2 - Стальной конус
4.4 Держатель конуса (см. рисунок 3), который изготовлен из устойчивой к высоким температурам стали и который определяет местоположение стального конуса над образцом.
