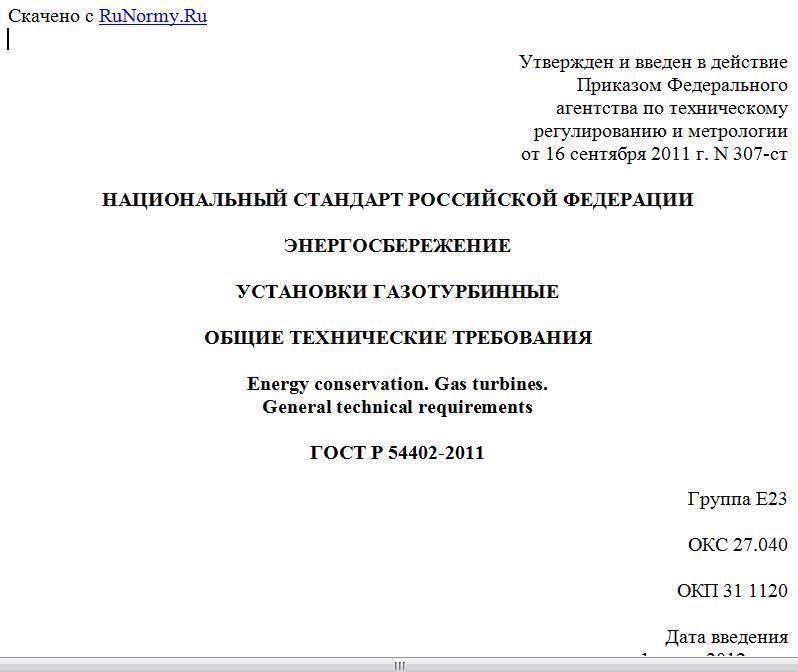

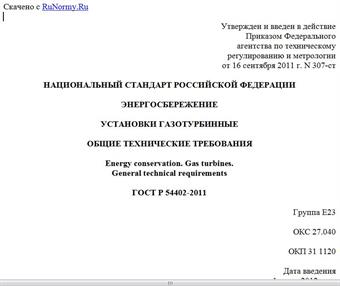

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 сентября 2011 г. N 307-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭНЕРГОСБЕРЕЖЕНИЕ
УСТАНОВКИ ГАЗОТУРБИННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Energy conservation. Gas turbines.
General technical requirements
ГОСТ Р 54402-2011
Группа Е23
ОКС 27.040
ОКП 31 1120
Дата введения
1 июня 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный институт авиационного моторостроения имени П.И. Баранова" (ФГУП "ЦИАМ им. П.И. Баранова").
2. Внесен Техническим комитетом по стандартизации ТК 414 "Газовые турбины".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2011 г. N 307-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на газотурбинные установки и когенераторные системы (далее - КГС).
Настоящий стандарт устанавливает аспекты исследования для оценки проекта, КГС и первичных сведений для закупки КГС, а также необходимые контрольные показатели в процессе планирования применения КГС, обеспечивает процедуру достижения удовлетворяющей конфигурации КГС для каждого проекта и включает в себя подробную схему этапов в процессе развития.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1. температура самовоспламенения: Самая низкая температура нагретой поверхности, при которой может произойти воспламенение горючего вещества в виде смеси газа или пара с воздухом.
2.2. основные фонды: Принадлежащие компании ресурсы, обычно используемые для получения прибыли и увеличения стоимости.
2.3. вспомогательные нагревающие и/или охлаждающие ресурсы: Оборудование, установленное в КГС, такое как паровые и/или водогрейные котлы, приводные механизмы и т.д., которые обеспечивают требуемое дополнительное тепло.
2.4. эксплуатационная готовность: Доля общего времени, в течение которого КГС в состоянии производить требуемые электрическую энергию, нагревание и/или охлаждение в течение определенного периода, обычно календарного года.
2.5. капитальные затраты: Средства для закупки, установки и введения в эксплуатацию основных фондов.
2.6. когенерационная система: Агрегат, который одновременно производит и электроэнергию, и нагревание и/или охлаждение, используя выхлопные газы или выделение тепла двигателями или приводимым оборудованием.
2.7. традиционная система: Система или оборудование, которое снабжает электроэнергией (включая подводимую от внешней сети) и нагревом и/или охлаждением независимо, не используя выхлопные газы или потери от двигателей или первичных движителей.
2.8. договор поставки топлива: Договор, заключаемый с поставщиком топлива и обеспечивающий гарантии поставок требуемого для агрегата количества топлива в течение определенного периода.
2.9. внутренняя норма рентабельности: Одна из дисконтированных во времени единиц измерения инвестиционной привлекательности. Внутренняя норма рентабельности проекта определяется как ставка дисконтирования, при которой чистая приведенная стоимость равна нулю.
2.10. жизненный цикл: Все стадии развертывания единиц оборудования или процесса, начиная с изучения и до времени выведения из строя включительно [1].
2.11. стоимость жизненного цикла: Приведенная (дисконтированная) накопленная сумма всех затрат на специальную деятельность или единицу оборудования в течение жизненного цикла [1].
Примечание. Стоимость жизненного цикла означает сумму всех издержек, связанных с проектом в течение всего срока службы.
2.12. чистая приведенная стоимость: Сумма дисконтированных доходов и расходов [1].
2.13. операционные расходы: Денежные средства, используемые для деятельности и техобслуживания, включая сопряженные расходы, такие как издержки на снабжение и закупку запчастей [1].
2.14. срок окупаемости: Период, после которого полученный суммарный чистый доход сравняется с величиной вложенного начального капитала [1].
Примечание. Метод расчета срока окупаемости не эквивалентен внутренней норме рентабельности. Расчет срока окупаемости рекомендуется как вторичный метод измерения инвестиционной привлекательности. В частности, предлагается срок окупаемости использовать в дополнение к методу, основанному на изменении стоимости денег во времени.
2.15. готовность: Время, за исключением запланированного технического обслуживания и других запланированных выключений, в течение которого когенерационная система может производить требуемые электроэнергию и тепло, в течение определенного периода (обычно календарного года).
2.16. плановое обслуживание: Плановое обслуживание КГС, такое как осмотр, регулирование и замена оборудования для предотвращения неисправностей КГС и возобновления ее эффективности и производительности.
2.17. анализ чувствительности: Анализ для определения эффекта неопределенности в значении оцениваемого параметра. Оцениваемый параметр тестируется путем независимого изменения факторов, чтобы определить чувствительность воздействия каждого фактора на проект, и, как следствие, на риски проекта.
Примечание. Процесс тестирования любой оцениваемой единицы заключается в установлении, является ли итоговое заключение чувствительным к изменению первичных предположений. Переменные, выбранные для анализа чувствительности, обычно включают в себя капитальные издержки, валовую эффективность преобразования, время завершения, затраты на топливо, повышение издержек и т.д.
2.18. конструкция системы: Конструкция КГС.
3. Общая информация по проекту
3.1. Общие положения
Для правильной оценки КГС описания параметров, приведенные в 3.2 - 3.4, должны быть тщательно проанализированы на каждой стадии рассмотрения и обязательно изучены покупателем.
3.2. Состояние места установки и потребность в энергии
3.2.1. Состояние места установки
Для планирования КГС покупатель должен определить место установки и следующее:
- погодные условия, средние и максимальные (преобладающее направление ветра, скорость ветра, количество осадков: дождя и снега и т.д.);
- особенности воздуха (промышленные выбросы, песок, соли, почвы, пыль и т.д.);
- условия окружающей среды (температура, давление и влажность), включая среднегодовые, максимальные и минимальные показатели;
- температура водных ресурсов, их качество и количество (горячее водоснабжение, охлаждение воды, деминерализованная вода, обработка воды и т.д.);
- классификация используемой земли (деловой район города, сельскохозяйственный район и т.д.);
- нормативные положения о выбросах в окружающую атмосферу и стоках (CO, , , , твердые частицы, несгоревшие углеводороды, видимая пыль, выхлопы стояка водяного охлаждения и т.д.);
- нормы уровня шума и вибраций (непосредственно воздействующего или близко расположенного источника);
- используемое топливо [тип топлива, удельная энергия, химический состав, температура (максимальная и минимальная), давление (максимальное и минимальное), другие свойства];
- место установки (внутри помещения, вне помещения, сейсмическая зона, история места, плотность почвы, уровень подземных вод, максимальная глубина промерзания, нагрузка снега, песчаные бури, условия транспортирования, напряжение в сети, правила защиты здоровья и безопасности и т.д.).
3.2.2. Потребность в энергии
3.2.2.1. Исследование специфики потребления энергии
Максимальное и минимальное значения, так же как и данные о колебаниях потребления, должны быть проанализированы покупателем, включая потребность в электроэнергии и нагреве и/или охлаждении.
Должны быть пояснены следующие условия:
- потребление электроэнергии, напряжение, частота и коэффициент мощности;
- ограничения электрической сети, максимальная мощность, колебания частот и т.д.;
- потребление тепла, скорость потока теплоносителя, его давление, температура и требования к качеству нагрева и/или охлаждения;
- диаграмма электрической и/или тепловой нагрузки в рабочий и выходной дни (24 ч) или сезонные колебания потребления.
3.2.2.2. Исследование модели потребления энергии
Для установки КГС в конкретном месте важно определить тип участка, т.к. им определяются требования к электроэнергии и нагреванию и/или охлаждению.
Обычно рассматриваются следующие типы учреждений:
- офис;
- отель (курортный, городской, бизнес и т.д.);
- больница (муниципальная, частная и т.д.);
- магазин (розничный, универсальный, самообслуживания и т.д.);
- общественное место (управление, административное здание, библиотека, музей и т.д.);
- спортивные, оздоровительные центры или центры досуга (плавательный бассейн, гимнастический зал, аквариум и т.д.);
- компьютерный центр;
- жилое помещение (квартира, отдельный дом и т.д.);
- благотворительная организация;
- образовательное учреждение (университет, начальная/средняя общеобразовательные школы и т.д.);
