"ГОСТ Р 8.750-2011. Национальный стандарт Российской Федерации. Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

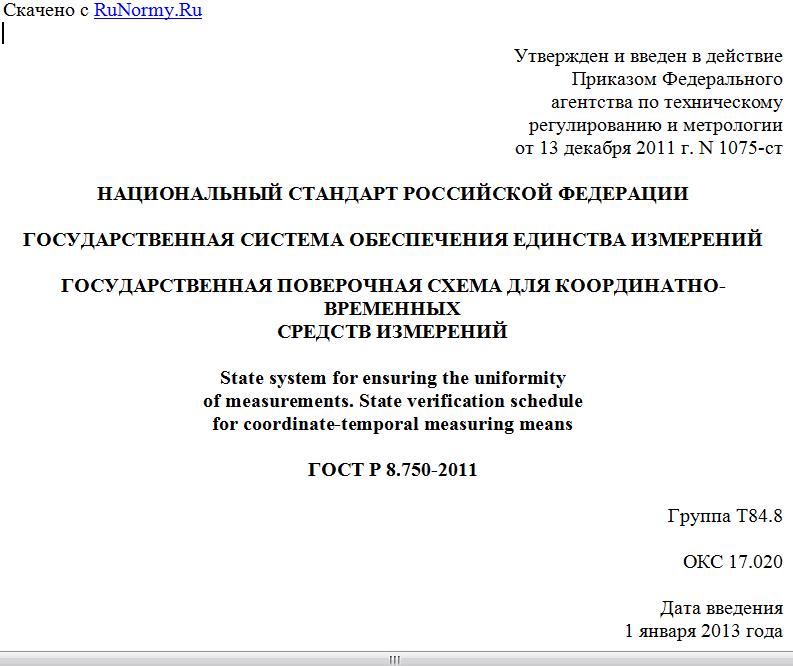

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1075-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ КООРДИНАТНО-ВРЕМЕННЫХ
СРЕДСТВ ИЗМЕРЕНИЙ

State system for ensuring the uniformity
of measurements. State verification schedule
for coordinate-temporal measuring means

ГОСТ Р 8.750-2011

Группа Т84.8

ОКС 17.020

Дата введения
1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1075-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на государственную поверочную схему для координатно-временных средств измерений, использующих сигналы глобальных навигационных спутниковых систем (далее - ГНСС) и их дополнений для абсолютных и/или относительных измерений местоположения объектов и параметров, характеризующих их движение на Земле и в околоземном пространстве (далее - государственная поверочная схема (рисунок А.1, Приложение А).
Государственная поверочная схема устанавливает порядок передачи единиц координатно-временных величин от государственных первичных эталонов с помощью вторичных и рабочих эталонов рабочим средствам координатно-временных измерений с указанием погрешностей и основных методов поверки.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53606-2009 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения
ГОСТ 8.129-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.503-84 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 75000 м
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Обозначения

В настоящем стандарте применены следующие обозначения:
- предел допускаемых значений доверительных границ погрешности метода передачи при соответствующей доверительной вероятности P ( - при относительной форме выражения);
- предел абсолютной допускаемой погрешности метода передачи ( - при относительной форме выражения);
- предел абсолютных допускаемых значений доверительных границ погрешности средства измерений при соответствующей доверительной вероятности P ( - при относительной форме выражения);
- предел абсолютной допускаемой погрешности средства измерений ( - при относительной форме выражения);
S - предел абсолютных допускаемых значений среднего квадратичного отклонения результата измерений ( - при относительной форме выражения);
- граница неисключенной систематической погрешности (НСП) эталона ( - при относительной форме выражения);
- предел допускаемой нестабильности эталона ( - при относительной форме выражения).

4. Государственные первичные эталоны

4.1. Государственный первичный эталон единиц времени, частоты и национальной шкалы времени предназначен для воспроизведения, хранения и передачи единиц времени, частоты и шкалы времени по ГОСТ 8.129.
4.2. Государственный первичный специальный эталон единицы длины (далее - ГПСЭД) предназначен для воспроизведения, хранения и передачи единицы длины - метра в области измерения больших длин в соответствии с определением метра в Международной системе единиц (СИ). ГПСЭД включает в себя эталонный комплекс и эталоны сравнения.
4.2.1. ГПСЭД включает в свой состав:
- эталонный измерительный комплекс длины на основе интерферометрических дальномеров и базисов длиной до 60 м;
- лазерный эталон сравнения и эталонные базисы для диапазона длин от 24 до 3000 м;
- эталон сравнения на основе средств фазовых измерений приращений координат - приемников сигналов глобальных навигационных спутниковых систем (ГНСС), дополненный средствами лазерной локации искусственных спутников Земли (ИСЗ), в т.ч. навигационных космических аппаратов (НКА), и комплексами аппаратно-программных средств базисов и базисных пунктов для диапазона длин от 1 до 4000 км.
4.2.2. ГПСЭД имеет следующие метрологические характеристики:
В диапазоне L до 60 м:
- граница неисключенной систематической погрешности  (при доверительной вероятности 0,95) - 10 мкм;
- предел допускаемых абсолютных значений среднего квадратичного отклонения результата измерений S, не более (10 + 5 · L) мкм, где L - длина базиса в метрах.
В диапазоне L от 24 до 3000 м:
- граница неисключенной систематической погрешности  (при доверительной вероятности 0,95) - 0,2 мм;
- пределы допускаемых абсолютных значений среднего квадратичного отклонения результата измерений S:
- на нижней границе диапазона, не более 0,05 мм;
- на верхней границе диапазона, не более 1 мм.
В диапазоне L от 1 до 4000 км:
- пределы допускаемых абсолютных значений среднего квадратичного отклонения результата измерений расстояний между пунктами, S:
- на нижней границе диапазона, не более 1 мм;
- на верхней границе диапазона, не более 20 мм.
4.3. Государственный первичный специальный эталон координат местоположения (далее - ГПСЭК).
4.3.1. ГПСЭК включает в свой состав:
- совокупность точек, закрепленных на земной поверхности пунктами в диапазоне расстояний между смежными пунктами от 1 до 100 км, с установленными значениями координат пунктов в принятых системах координат;
- средства воспроизведения навигационных сигналов ГНСС - ГЛОНАСС (Россия), GPS (США) и Galileo (Евросоюз) - имитаторы сигналов ГНСС.
4.3.2. ГПСЭК имеет следующие метрологические характеристики:
- предел абсолютной допускаемой погрешности измерений взаимного положения смежных пунктов методом относительного позиционирования по ГОСТ Р 53606, , не более 10 мм;
- предел абсолютной допускаемой погрешности воспроизведения беззапросной дальности методом имитации сигналов ГНСС, , не более 10 мм;
- предел абсолютной допускаемой погрешности воспроизведения беззапросной скорости методом имитации сигналов ГНСС, , не более 0,005 м/с.

5. Рабочие эталоны

5.1. Эталоны, заимствованные из других поверочных схем
5.1.1. Рабочие эталоны времени, частоты и шкалы времени
5.1.1.1. В качестве рабочих эталонов времени, частоты и шкалы времени используют стандарты частоты и времени по ГОСТ 8.129 в диапазоне частот от 1 до  с пределом допускаемой относительной погрешности воспроизведения частоты  не более от  до .
5.1.1.2. Рабочие эталоны применяют для передачи единиц лазерным спутниковым или фазовым геодезическим дальномерам методом непосредственных сравнений частот задающих генераторов дальномеров с рабочим эталоном.
5.1.2. Рабочие эталоны длины
5.1.2.1. В качестве рабочих эталонов длины используют эталонные линейные базисы (ЭЛБ) по ГОСТ 8.503, которые обеспечивают хранение и передачу единицы длины в диапазоне от 24 до 75000 м.
5.1.2.2. Предел абсолютных допускаемых значений доверительных границ погрешности  измерений длины ЭЛБ при доверительной вероятности 0,67 не должен превышать , где L - измеряемая длина базиса, выраженная в мм.
5.1.2.3. ЭЛБ применяют для передачи размера единицы эталонам 1-го и 2-го разрядов и рабочим средствам измерений - светодальномерам и средствам измерений разностей координат по сигналам ГНСС методом прямых измерений.
5.2. Рабочие эталоны 1-го разряда
5.2.1. В качестве эталонов 1-го разряда используют:
- геодезические фазовые светодальномеры для измерений в диапазоне длин от 24 до 3000 м;
- лазерные спутниковые дальномеры для измерений расстояний до ИСЗ и НКА в диапазоне расстояний от 100 до 40000 км;
- средства воспроизведения спутниковых навигационных сигналов (имитаторы сигналов ГНСС).
5.2.2. Предел абсолютной допускаемой погрешности  не должен превышать:
