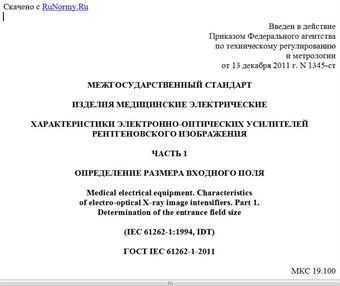

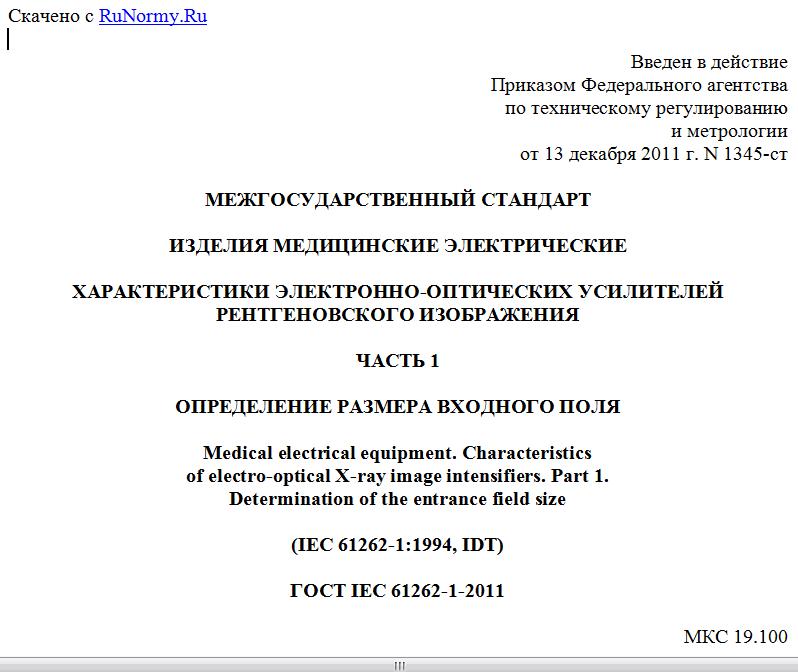

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1345-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ
РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ
ЧАСТЬ 1
ОПРЕДЕЛЕНИЕ РАЗМЕРА ВХОДНОГО ПОЛЯ
Medical electrical equipment. Characteristics
of electro-optical X-ray image intensifiers. Part 1.
Determination of the entrance field size
(IEC 61262-1:1994, IDT)
ГОСТ IEC 61262-1-2011
МКС 19.100
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие стандарта проголосовали
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1345-ст межгосударственный стандарт ГОСТ IEC 61262-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61262-1:1994 "Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 1. Определение размера входного поля" ("Medical electrical equipment - Characteristics of electro-optical X-ray image intensifiers - Part 1: Determination of the entrance field size", IDT).
При применении настоящего стандарта, рекомендуется использовать вместо ссылочных международных стандартов соответствующие им международные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61262.1-99 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1345-ст ГОСТ Р МЭК 61262.1-99 отменен с 1 января 2013 г.
6 ВВЕДЕН ВПЕРВЫЕ
7 ПЕРЕИЗДАНИЕ. Апрель 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге "Межгосударственные стандарты"
Введение
Настоящий стандарт является прямым применением международного стандарта IEC 61262-1-94 "Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 1. Определение размера входного поля, подготовленного Подкомитетом 62B "Аппараты для лучевой диагностики" Технического комитета МЭК 62 "Изделия медицинские электрические".
В настоящем стандарте приняты следующие типы шрифтов:
- методы испытаний - курсив;
- термины, определенные в 3.1 и в приложении A, используемые в настоящем стандарте, - прописные буквы.
РАЗМЕР ВХОДНОГО ПОЛЯ ЭЛЕКТРОННО-ОПТИЧЕСКОГО УСИЛИТЕЛЯ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ (УРИ) может быть определен несколькими способами в зависимости от установленного РАССТОЯНИЯ ОТ ИСТОЧНИКА ДО ВХОДНОЙ ПЛОСКОСТИ УРИ. Обычно РАЗМЕР ВХОДНОГО ПОЛЯ определяется как НОМИНАЛЬНЫЙ РАЗМЕР ВХОДНОГО ПОЛЯ или РАЗМЕР РАБОЧЕГО ВХОДНОГО ПОЛЯ <*>. РАССТОЯНИЕ ОТ ИСТОЧНИКА ДО ВХОДНОЙ ПЛОСКОСТИ УРИ (РИВ) <**> для НОМИНАЛЬНОГО РАЗМЕРА ВХОДНОГО ПОЛЯ является неопределенным, в то время как РАЗМЕР РАБОЧЕГО ВХОДНОГО ПОЛЯ измеряется на указанном РИВ, равным обычно 1 м.
--------------------------------
<*> В отечественной литературе, например в ГОСТ 26141-84, применяются термины "Номинальный диаметр входного поля" и "Диаметр рабочего поля" соответственно.
<**> В отечественной литературе - фокусное расстояние (F).
В настоящем стандарте рассматриваются НОМИНАЛЬНЫЙ РАЗМЕР ВХОДНОГО ПОЛЯ и РАЗМЕР РАБОЧЕГО ВХОДНОГО ПОЛЯ. НОМИНАЛЬНЫЙ РАЗМЕР ВХОДНОГО ПОЛЯ рассчитывается по результатам нескольких измерений РАЗМЕРА РАБОЧЕГО ВХОДНОГО ПОЛЯ.
Рассматриваются также измерения РАЗМЕРА РАБОЧЕГО ВХОДНОГО ПОЛЯ в режимах увеличения ЭЛЕКТРОННО-ОПТИЧЕСКОГО УСИЛИТЕЛЯ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
В Российской Федерации действует ГОСТ 26141 "Усилители рентгеновского изображения медицинских рентгеновских аппаратов. Общие технические требования. Методы испытаний". ГОСТ 26141 распространяются на усилители рентгеновского изображения (УРИ), включающие в себя блок преобразования на основе рентгеновского электронно-оптического преобразователя (РЭОП) в защитном кожухе и блок питания электродов РЭОП, а также замкнутую телевизионную систему (ЗТС) с монитором (видеоконтрольным устройством). Параметры качества изображения, нормируемые ГОСТ 26141, включают в себя требования к телевизионной системе и оцениваются наблюдателем, либо измеряются, как правило, на экране монитора ЗТС.
В IEC 60788 "Медицинская радиационная техника. Термины и определения", а также в настоящем стандарте под термином УСИЛИТЕЛЯ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ (УРИ) понимается устройство для преобразования РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ в усиленное видимое изображение с использованием дополнительного источника энергии для этого усиления, т.е. УРИ - блок преобразования, включающий в себя РЭОП и его блок питания. Параметры изображения измеряют на выходном экране РЭОП с применением увеличительных оптических устройств. Проведение подобных измерений рекомендуется осуществлять на предприятии-изготовителе.
1 Область применения
Настоящий стандарт распространяется на ЭЛЕКТРОННО-ОПТИЧЕСКИЕ УСИЛИТЕЛИ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ, используемые в медицинской практике в составе диагностических РЕНТГЕНОВСКИХ АППАРАТОВ.
Требования настоящего стандарта являются рекомендуемыми.
Настоящий стандарт устанавливает метод определения РАЗМЕРА ВХОДНОГО ПОЛЯ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
IEC 60788:1984 <*> Medical radiology - Terminology (Медицинская радиационная техника. Термины и определения)
--------------------------------
<*> Заменен на IES/TR 60788:2004.
3 Определения
3.1 Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями <**>:
--------------------------------
<**> Наряду с нижеприведенными терминами применяют термины по IEC 60788 (см. приложение A). В тех случаях, когда наименование термина, определенного в 3.1.1 - 3.1.10, совпадает с приведенным в IEC 60788, преимущество имеет определение термина настоящего стандарта.
3.1.1 УРИ: ЭЛЕКТРОННО-ОПТИЧЕСКИЙ УСИЛИТЕЛЬ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
3.1.2 ВХОДНАЯ ПЛОСКОСТЬ: Плоскость, перпендикулярная к оси симметрии УРИ и касательная к части его корпуса, максимально выступающей в сторону ИСТОЧНИКА ИЗЛУЧЕНИЯ.
3.1.3 ВХОДНОЕ ПОЛЕ: Область ВХОДНОЙ ПЛОСКОСТИ УРИ, которая может быть использована для передачи РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ при определенных условиях.
3.1.4 РАЗМЕР ВХОДНОГО ПОЛЯ: Диаметр поля на ВХОДНОЙ ПЛОСКОСТИ УРИ, которое может быть использовано для передачи РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ при нормированном РИВ (см. 3.1.5). Для УРИ с более чем одним режимом увеличения РАЗМЕР ВХОДНОГО ПОЛЯ УРИ для каждого режима увеличения должен соответствовать тому же диаметру ВЫХОДНОГО ИЗОБРАЖЕНИЯ УРИ, что и для наибольшего РАЗМЕРА ВХОДНОГО ПОЛЯ.
3.1.5 РАССТОЯНИЕ ИСТОЧНИК - ВХОДНАЯ ПЛОСКОСТЬ (РИВ): Расстояние между ФОКУСНЫМ ПЯТНОМ РЕНТГЕНОВСКОЙ ТРУБКИ и ВХОДНОЙ ПЛОСКОСТЬЮ УРИ.
