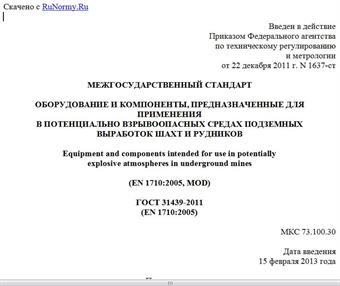

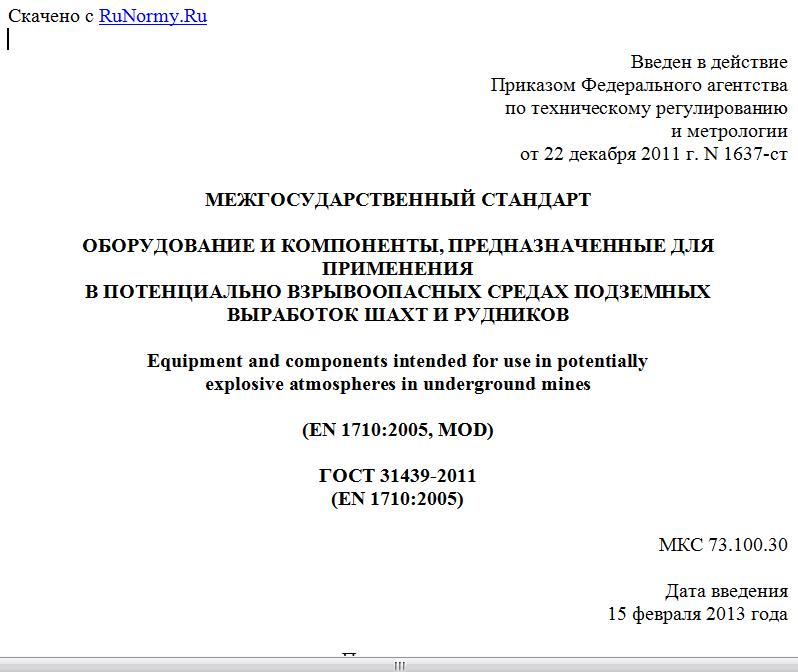

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1637-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ И КОМПОНЕНТЫ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ПРИМЕНЕНИЯ
В ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНЫХ СРЕДАХ ПОДЗЕМНЫХ
ВЫРАБОТОК ШАХТ И РУДНИКОВ
Equipment and components intended for use in potentially
explosive atmospheres in underground mines
(EN 1710:2005, MOD)
ГОСТ 31439-2011
(EN 1710:2005)
МКС 73.100.30
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1637-ст межгосударственный стандарт ГОСТ 31439-2011 (EN 1710:2005) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 1710:2005 Equipment and components intended for use in potentially explosive atmospheres in underground mines (Оборудование и компоненты, предназначенные для применения в потенциально взрывоопасных средах подземных выработок шахт и рудников) путем изменения отдельных фраз (слов, ссылок), которые выделены курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 1710-2009
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
Введение
Настоящий стандарт устанавливает требования к конструкционным свойствам оборудования и его компонентов, предназначенных для применения в подземных выработках шахт и рудников, в условиях взрывоопасных сред рудничного газа и (или) горючей угольной пыли как самостоятельные изделия или как комплектующие.
Большая часть электрического оборудования, применяемого на шахтных машинах, сертифицируется как самостоятельные единицы, например электродвигатели, коммутационное оборудование и т.п., и отвечает требованиям их собственного монтажа. Однако сертификат, выданный на такое оборудование, не распространяется на кабельное соединение сертифицированных единиц оборудования или электрическую силовую схему технического устройства. Для того чтобы соответствовать основным требованиям безопасности, оборудование и компоненты, включая их соединения (объединение), должны быть оценены изготовителем с точки зрения воспламенения взрывоопасной среды. Требования к неэлектрическому оборудованию и к соединениям электрического/неэлектрического оборудования с точки зрения опасности воспламенения должны отвечать также основным гигиеническим требованиям и требованиям норм безопасности, отраженных в соответствующих Технических регламентах.
Необходимо, чтобы не только оборудование в целом, но и все его составляющие проверялись изготовителем в соответствии с официально принятыми оценками опасности, которые устанавливают и перечисляют все возможные источники воспламенения оборудования, включая кабели и систему электроснабжения. Показатели, которые следует соблюдать в целях предотвращения возможных источников воспламенения, должны быть перечислены в документации.
Необходимость настоящего стандарта возникла из-за большой разницы эксплуатационных условий в потенциально взрывоопасной среде подземных выработок шахт и других отраслей промышленности.
Например:
- уголь, добываемый из подземных пластов, может быть горючим и непрерывно выделять рудничный газ в процессе его добычи;
- воспламеняемость среды вокруг оборудования и его компонентов обычно зависит от количества разбавляющего воздуха, обеспечиваемого вентиляционной системой;
- среда подземных выработок угольных шахт, в которой работает оборудование, может изменяться от потенциально взрывоопасной до взрывоопасной (например, во время выброса рудничного газа);
- люди, работающие в шахтах, обычно находятся в условиях потенциально взрывоопасной среды;
- существует необходимость постоянного контроля рудничной атмосферы с целью обеспечения отключения подачи электроэнергии на все оборудование, кроме предназначенного для применения во взрывоопасной среде;
- в газовых угольных шахтах взрыв рудничного газа может поднять облако горючей пыли, что приведет к дальнейшему развитию взрыва;
- некоторое шахтное оборудование, особенно непосредственно участвующее в процессе добычи угля, содержит режущие и бурящие механизмы, предназначенные для разрушения угля в пласте, что является частью их нормальной работы. Это создает вероятность воспламенения от фрикционного нагрева и фрикционного искрения при контакте с включениями, содержащими высокие концентрации кварца или железных пиритов;
- выработки шахт оборудованы конвейерами для транспортирования полезного ископаемого, которые характеризуются потенциальной возможностью поднятия облака горючей пыли.
Настоящий стандарт предполагает применение следующего оборудования и его компонентов:
- высокотехнологичного оборудования, разработанного с учетом ожидаемых ударной и вибрационной нагрузок, а также вероятных отказов;
- оборудования, изготовленного из материалов, имеющих соответствующие прочностные характеристики и качество;
- оборудования, изготовленного без дефектов;
- оборудования, эксплуатируемого в нормальных рабочих условиях и обеспеченного соответствующими ремонтными службами, с тем чтобы, несмотря на износ, характеристики оборудования после ремонта не выходили за пределы допустимых.
В текст настоящего стандарта внесены положения (фразы), отражающие потребности экономик стран СНГ, выделенные курсивом, а именно:
- применена международная система классификации уровней взрывозащиты, в соответствии с этим изменена терминология в пунктах 4.1, 5.8, 7.3, A.2, B.2, B.6, изменены названия таблиц A.1 и B.1;
- в пункте B.8 маркировка "Ex" представлена в соответствии с международной классификацией уровней взрывозащиты.
Соответствие требований настоящего стандарта основным требованиям Европейских Директив приведено в приложениях C и D, которые являются составной частью настоящего стандарта.
1. Область применения
Настоящий стандарт устанавливает требования по взрывозащите к конструкции и изготовлению оборудования, которое может быть применено как самостоятельная единица или в составе комплексов. Они включают поставку оборудования и его компонентов конкретным изготовителем для применения в шахтах, имеющих взрывоопасную среду рудничного газа и (или) горючей пыли (при условиях, определенных в ГОСТ 31438.1).
Примечание 1 - Требования, установленные настоящим стандартом, относятся только к защите от воспламенения взрывоопасной среды от горного оборудования. Изготовители должны принимать во внимание также все другие соответствующие Технические регламенты, относящиеся к конструкции оборудования. Кроме того, изготовители должны принимать во внимание национальное законодательство страны, в которую они поставляют свое оборудование.
Примечание 2 - В случае, если метан не является преобладающей составляющей взрывоопасного газа, должна быть сделана ссылка на ГОСТ 31441.1.
Примечание 3 - Определение "оборудование" - по ГОСТ 31441.1.
Оборудование, подпадающее под требования соответствующих пунктов настоящего стандарта, считается соответствующим требованиям для оборудования группы I, уровень взрывозащиты Mb. Настоящий стандарт устанавливает требования по предотвращению воспламенения взрывоопасной среды, обусловленной горением или тлением горючих материалов, таких как текстильные слои кабелей, пластиковые прокладки, резиновые уплотнения, смазочные масла и смазки, используемые в конструкции оборудования, в случае, если они могут быть источником воспламенения. Например, механические повреждения подшипника вращающегося вала могут привести к фрикционному нагреву, который станет источником воспламенения пластиковых частей или смазки. См. также ГОСТ 31441.1 (подпункт 5.2.4).
Примечание 4 - Вышеупомянутый стандарт ГОСТ 31441.1 требует оценки риска воспламенения для включения компонентов, которые при поломке могут выделять любые горючие вещества (например, смазочное масло), содержащиеся внутри оборудования, и которые, следовательно, могут стать источником воспламенения или создавать его. Что касается оборудования угольных шахт, то температура воспламенения используемых минеральных масел или смазок зачастую ниже, чем рудничного газа, то есть ниже 560 °C.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты.
ГОСТ 14254-96 (МЭК 529-89) Степень защиты, обеспечиваемая оболочками (IP код).
ГОСТ 30852.10-2002 <*> Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь "i"
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) "Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь "i"".
ГОСТ 30869-2003 (ЕН 983:1996) Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и их компонентам. Пневматика
ГОСТ 31177-2003 (ЕН 982:1996) Безопасность оборудования. Требования безопасности к гидравлическим и пневматическим системам и их
