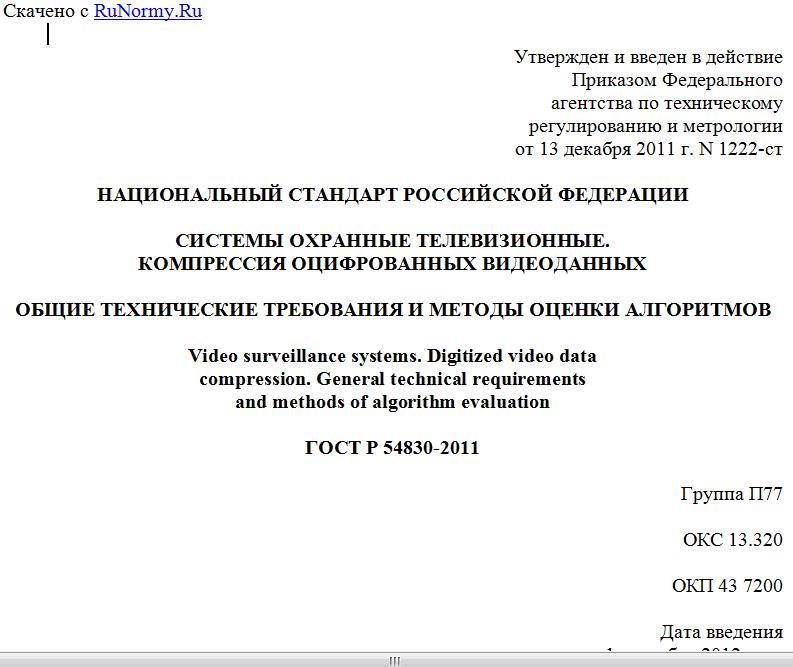

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1222-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ОХРАННЫЕ ТЕЛЕВИЗИОННЫЕ.
КОМПРЕССИЯ ОЦИФРОВАННЫХ ВИДЕОДАННЫХ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ОЦЕНКИ АЛГОРИТМОВ
Video surveillance systems. Digitized video data
compression. General technical requirements
and methods of algorithm evaluation
ГОСТ Р 54830-2011
Группа П77
ОКС 13.320
ОКП 43 7200
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Нордавинд" и рабочей группой экспертов организаций - членов ТК 234 "Системы тревожной сигнализации и противокриминальной защиты": консорциумом "Интегра-С", Закрытым акционерным обществом "Компания БЕЗОПАСНОСТЬ", Закрытым акционерным обществом "Кодос-Б", Научно-внедренческим производством "Болид" по инициативе научно-производственной фирмы "Общество с ограниченной ответственностью "Сигма-ИС" при согласовании с Федеральным казенным учреждением "Научно-исследовательский центр "Охрана" МВД России и Федеральным казенным учреждением "Научно-производственное объединение "СТиС" МВД России.
2. Внесен Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1222-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Активное применение в системах охранных телевизионных (СОТ) методов компрессии оцифрованных видеоданных, заимствованных из мультимедийных применений телевидения, привело к невозможности осуществления с использованием большинства существующих СОТ следственных мероприятий, а также и оперативных функций.
Важной отличительной особенностью методов компрессии оцифрованных видеоданных для СОТ является необходимость обеспечения высокого качества каждого отдельного кадра восстановленных видеоданных. Настоящий стандарт позволяет упорядочить существующие и разрабатываемые методы компрессии оцифрованных видеоданных, предназначенных для применения в составе систем противокриминальной защиты.
В качестве критерия для классификации алгоритмов компрессии оцифрованных видеоданных настоящий стандарт устанавливает значения метрик качества, характеризующих степень отклонения исходного и соответствующего ему восстановленного кадра оцифрованных видеоданных.
Настоящий стандарт следует применять совместно с ГОСТ Р 51558-2008 "Средства и системы охранные телевизионные. Классификация. Общие технические требования. Методы испытаний".
1. Область применения
Настоящий стандарт распространяется на цифровые системы охранные телевизионные (далее - ЦСОТ) и устанавливает общие технические требования и методы оценки алгоритмов компрессии оцифрованных видеоданных в ЦСОТ.
Настоящий стандарт применяют к алгоритмам компрессии (декомпрессии) независимо от их реализации на аппаратном уровне.
Настоящий стандарт устанавливает классификацию алгоритмов компрессии (декомпрессии) оцифрованных видеоданных.
Настоящий стандарт устанавливает методику сравнения различных алгоритмов компрессии и декомпрессии оцифрованных видеоданных.
Настоящий стандарт применяют совместно со стандартами ГОСТ Р МЭК 60065, ГОСТ Р 51558, ГОСТ 13699, ГОСТ 15971.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51558-2008 Средства и системы охранные телевизионные. Классификация. Общие технические требования. Методы испытаний
ГОСТ Р МЭК 60065-2009 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
ГОСТ 13699-91 Запись и воспроизведение информации. Термины и определения
ГОСТ 15971-90 Системы обработки информации. Термины и определения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 15971, ГОСТ 13699, ГОСТ Р 51558, а также следующие термины с соответствующими определениями:
3.1. Видеоданные (video data), видеопоток (video stream): аналоговый сигнал, несущий информацию о пространственно-временных параметрах изображений.
3.2. Оцифрованные видеоданные (digitized video data): данные, полученные путем аналого-цифрового преобразования видеоданных, представляющие собой последовательность байтов в некотором формате (RGB, YUV или др.).
3.3. Формат оцифрованных видеоданных (digitized video data format): представление оцифрованных видеоданных, обеспечивающее их обработку цифровыми вычислительными средствами.
Примечание. Формат оцифрованных видеоданных включает в себя используемую цветовую модель и размерность (количество бит) представления каждого канала для используемой цветовой модели.
3.4. Компрессия оцифрованных видеоданных (video compression): обработка оцифрованных видеоданных, предназначенная для уменьшения их объема.
3.5. Сжатые видеоданные (compressed video data): данные, полученные путем компрессии оцифрованных видеоданных.
3.6. Компрессия оцифрованных видеоданных с потерями (lossy compression): компрессия оцифрованных видеоданных, при которой происходит потеря информации, и вследствие этого восстановленные из сжатого видеопотока оцифрованные видеоданные отличаются от исходных оцифрованных видеоданных.
3.7. Компрессия оцифрованных видеоданных без потерь (lossless compression): компрессия оцифрованных видеоданных, при которой не происходит потери информации, и вследствие этого восстановленные из сжатого видеопотока оцифрованные видеоданные соответствуют исходным оцифрованным видеоданным.
3.8. Декомпрессия сжатых видеоданных (decompression): восстановление оцифрованных данных из сжатых видеоданных.
3.9. Восстановленные видеоданные (decoded video data): данные, полученные из сжатых видеоданных после их декомпрессии.
3.10. Видеокодер (video encoder): программные, аппаратные или аппаратно-программные средства, с помощью которых осуществляется компрессия оцифрованных видеоданных.
3.11. Видеодекодер (video decoder): программные, аппаратные или аппаратно-программные средства, с помощью которых осуществляется декомпрессия сжатых видеоданных.
3.12. Кодек видеоданных (video codec): программный, аппаратный или аппаратно-программный модуль, способный выполнять как компрессию, так и декомпрессию видеоданных.
3.13. Степень сжатия (compression ratio): коэффициент сокращения объема оцифрованных видеоданных в результате компрессии.
3.14. Качество восстановленных видеоданных (decoded video data quality): объективная оценка соответствия восстановленных видеоданных исходным оцифрованным видеоданным на основе рассчитанных метрик качества.
3.15. Метрика качества (quality metric): аналитически определяемые параметры, характеризующие степень отклонения восстановленных видеоданных от исходных оцифрованных видеоданных.
3.16. Битрейт (bit rate): выраженная в битах оценка количества сжатых видеоданных, определенная для некоторого временного интервала и отнесенная к длительности выбранного временного интервала в секундах.
3.17. Разрешение (resolution): свойство оцифрованных видеоданных, выражающее возможность различать на отдельных кадрах детали исходного изображения, которое определяется как количество пикселей (элементов изображения) по горизонтали и по вертикали, содержащихся в кадре.
3.18. Цветовая модель (color space): способ описания и представления цвета в виде кортежей чисел, называемых цветовыми компонентами или каналами, который является составной частью формата оцифрованных видеоданных.
3.19. Цветовая модель Red-Green-Blue (RGB color model): цветовая модель, представляющая цветовую информацию в виде трехкомпонентного кортежа чисел - красного (R), зеленого (G) и синего (B).
Примечание. Красная (R), зеленая (G) и синяя (B) цветовые компоненты соответствуют длинам электромагнитных волн 700 нм; 546,1 нм и 435,8 нм соответственно.
3.20. Цветовая модель Grayscale (Grayscale color model): цветовая модель, содержащая только один канал яркости изображения.
Примечание. Приведение изображения к модели Grayscale из модели RGB осуществляется по формуле: Grayscale = 0,299R + 0,587G + 0,114B.
3.21. Глубина цвета (color depth): объем памяти (в битах), необходимый для хранения и представления цветовой компоненты одного пикселя.
3.22. Исходные данные: цифровое изображение (оцифрованные видеоданные) в виде последовательности байтов в произвольном формате (RGB, YUV или др.) или последовательность цифровых изображений до обработки алгоритмом компрессии.
3.23. Выходные данные: цифровое изображение в виде последовательности байтов или последовательность цифровых изображений, полученных после обработки исходных данных алгоритмами компрессии и декомпрессии.
3.24. Метод оценки алгоритма компрессии: метод аналитического определения значений метрик качества на соответствие требованиям, предъявляемым к алгоритмам компрессии видеоданных.
3.25. Алгоритм компрессии: точный набор инструкций и правил, описывающий последовательность действий, согласно которым исходные видеоданные преобразуются в сжатые, а сжатые видеоданные преобразуются в восстановленные, реализуемый при помощи кодека видеоданных.
