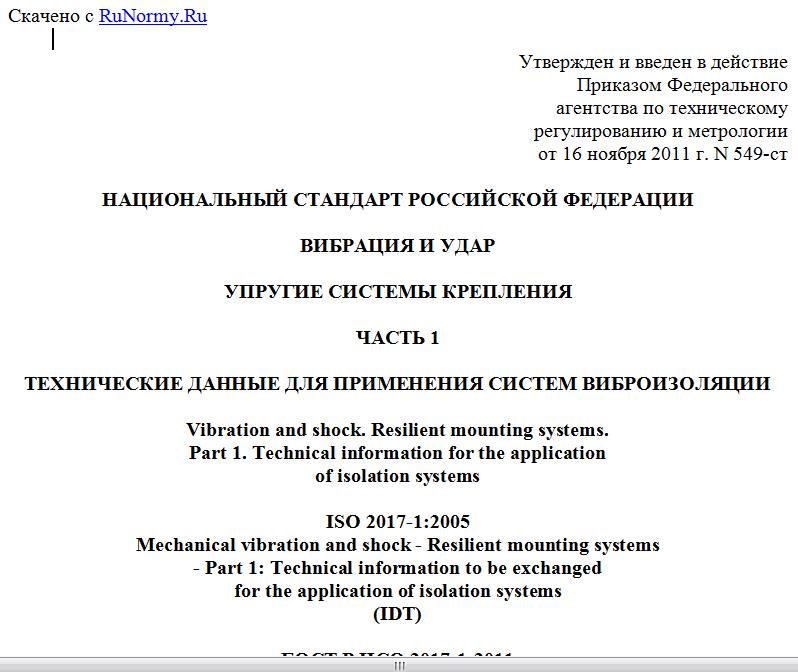

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 ноября 2011 г. N 549-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ И УДАР
УПРУГИЕ СИСТЕМЫ КРЕПЛЕНИЯ
ЧАСТЬ 1
ТЕХНИЧЕСКИЕ ДАННЫЕ ДЛЯ ПРИМЕНЕНИЯ СИСТЕМ ВИБРОИЗОЛЯЦИИ
Vibration and shock. Resilient mounting systems.
Part 1. Technical information for the application
of isolation systems
ISO 2017-1:2005
Mechanical vibration and shock - Resilient mounting systems
- Part 1: Technical information to be exchanged
for the application of isolation systems
(IDT)
ГОСТ Р ИСО 2017-1-2011
Группа Г15
ОКС 17.160
Дата введения
1 декабря 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2011 г. N 549-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 2017-1:2005 "Вибрация и удар механические. Упругие системы крепления. Часть 1. Технические данные, предоставляемые для применения систем виброизоляции" (ISO 2017-1:2005 "Mechanical vibration and shock - Resilient mounting systems - Part 1: Technical information to be exchanged for the application of isolation systems").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт распространяется на упругие системы крепления, используемые для защиты различных объектов от воздействия вибрации и ударов. Как правило, такие упругие системы являются достаточно универсальными, что позволяет использовать их в разных практических задачах. Однако для эффективного выбора системы виброизоляции, наилучшим образом подходящей для конкретных условий применения, необходимо обладать подробной информацией об источнике и приемнике вибрации (ударов).
С другой стороны, правильный выбор системы крепления усложняется, если ее технические характеристики приведены поставщиком в недостаточном объеме. Это может вынудить заказчика проводить дополнительные испытания, т.е. фактически дублировать работу, уже выполненную поставщиком.
В ряде случаев оборудование (которое может рассматриваться как источник и/или приемник вибрации) должно быть поставлено с собственной системой виброизоляции. Для этого поставщику необходимо знать условия (место установки, режимы работы, внешние воздействия), в которых будет применяться оборудование.
Настоящий стандарт является руководством по обмену технической информацией между заказчиком, изготовителем оборудования и поставщиком систем виброизоляции.
1. Область применения
Настоящий стандарт устанавливает требования по обмену информацией о применении систем виброизоляции между заказчиком, изготовителем продукции, являющейся источником/приемником вибрации, и поставщиком системы виброизоляции. Приемником вибрации может быть машина, конструкция, человек или чувствительное оборудование, а источником - другие машины, движение транспорта и прочие объекты, от которых вибрация передается к приемнику, как правило, через грунт и конструкцию здания.
Настоящий стандарт распространяется как на новые объекты виброизоляции (источники и приемники вибрации), так и на объекты, находящиеся в эксплуатации, если их система виброизоляции нуждается в модификации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 2041 Вибрация, удар и контроль состояния. Словарь (ISO 2041, Mechanical vibration, shock and condition monitoring - Vocabulary)
ИСО 9688 Вибрация и удар. Методы анализа ударной прочности механических систем. Информация, предоставляемая заказчиком и исполнителем (ISO 9688, Mechanical vibration and shock - Analytical methods of assessing shock resistance of mechanical systems - Information exchange between suppliers and users of analyses)
ИСО 10846-4 Вибрация. Измерения виброакустических передаточных характеристик упругих элементов конструкций в лабораторных условиях. Часть 4. Динамическая жесткость неопорных упругих элементов конструкции для поступательной вибрации (ISO 10846-4, Acoustics and vibration - Laboratory measurement of vibro-acoustic transfer properties of resilient elements - Part 4: Dynamic stiffness of elements other than resilient supports for translatory motion)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 2041, ИСО 9688 и ИСО 10846-4, а также следующие термины с соответствующими определениями.
3.1. Упругое крепление (resilient device): упругий элемент, устанавливаемый между объектом и поддерживающей конструкцией и предназначенный для ослабления вибрации (удара), передаваемой от объекта к конструкции или от конструкции к объекту.
3.2. Источник (вибрации) (vibration source): твердые, жидкие и газообразные тела или их совокупности, вызывающие вибрацию в окружающей среде.
Примечание. Источниками вибрации могут быть работающие машины, движущиеся транспортные средства, взрывы, волны, ветровые нагрузки.
3.3. Приемник (вибрации) (vibration receiver): любые объекты или их части, испытывающие воздействие вибрационной энергии, переданной от внутренних или внешних источников.
3.4. Заказчик (customer): пользователь или покупатель продукции (машины, сооружения и т.п.).
3.5. Изготовитель (producer): лицо, изготавливающее продукцию, подлежащую изоляции от собственной вибрации или вибрации от внешних источников.
3.6. Поставщик системы виброизоляции (isolation supplier): лицо, ответственное за поставку и установку системы виброизоляции, позволяющей ослабить передаваемую вибрацию в соответствии с требованиями заказчика.
Примечание 1. В некоторых случаях изготовителем и поставщиком системы виброизоляции может быть одно и то же лицо.
Примечание 2. Заказчик, изготовитель и поставщик несут установленную законодательством ответственность за исполнение работ по договору между ними, даже если для выполнения работ (в целом или в части) ими привлечены субподрядные организации.
4. Назначение системы виброизоляции
Назначением системы виброизоляции является защита людей, оборудования и сооружений от воздействия вибрации и ударов посредством соответствующих конструктивных решений в отношении источника или приемника вибрации. Такие изменения позволяют обеспечить:
a) безопасность промышленных сооружений при воздействии на них вибрации от установленного внутри оборудования;
b) безопасность и комфортные условия работы операторов виброактивных машин;
c) безопасность и комфортные условия для лиц, находящихся вблизи работающих машин;
d) целостность конструкции зданий, расположенных вблизи источников вибрации (промышленные объекты, железные дороги и др.);
e) комфорт лиц, в местах постоянного или временного проживания которых наблюдается повышенный вибрационный фон;
f) надежность функционирования оборудования, чувствительного к воздействию вибрации;
g) правильность функционирования изолируемого оборудования;
h) соблюдение требований законодательства.
5. Изолируемые объекты
5.1. Изоляция источника
При изоляции источника вибрации ее целью является защита окружающей среды, что может включать в себя:
a) изоляцию виброактивных машин;
b) изоляцию железнодорожных путей и связанных с ними систем (например, основания железнодорожного полотна для эксплуатируемых и строящихся путей);
c) изоляцию дорожных насыпей и виадуков автомагистралей и повышение гладкости дорожного полотна.
5.2. Изоляция приемника
Если изоляция источника невозможна или нецелесообразна по практическим соображениям (например, изоляция от природных источников), а также если практика изоляции источника показала свою неэффективность, то изолируют приемники вибрации, которые могут включать в себя:
a) рабочие места операторов машин;
b) возводимые здания или элементы зданий вблизи железнодорожных путей, туннелей, автомагистралей с интенсивным движением;
c) здания, критичные к воздействию вибрации (концертные залы, лаборатории с чувствительным оборудованием);
d) опоры оборудования, чувствительного к воздействию вибрации (стола лазерного станка, компьютерного диска, электронного микроскопа и т.п.);
e) объекты, подвергающиеся природным воздействиям.
