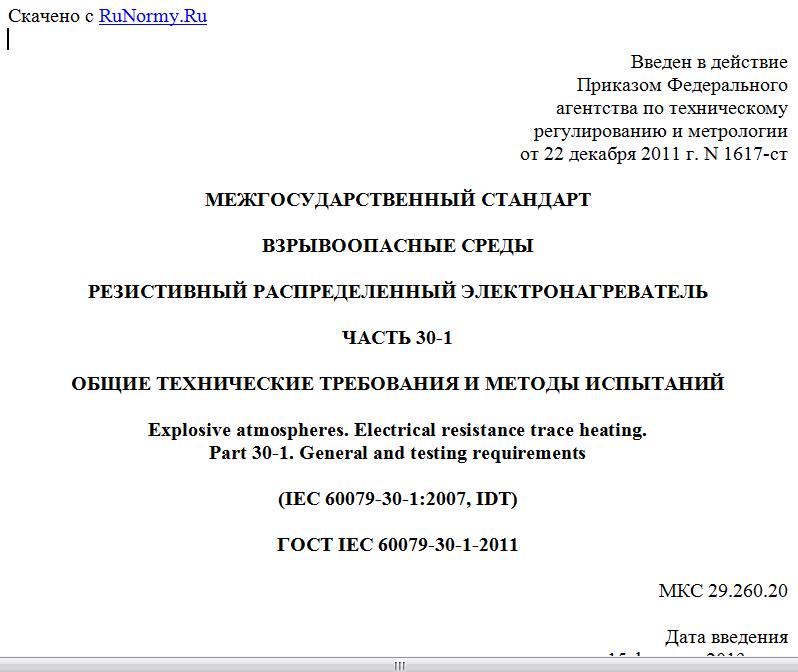

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1617-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЗРЫВООПАСНЫЕ СРЕДЫ
РЕЗИСТИВНЫЙ РАСПРЕДЕЛЕННЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ
ЧАСТЬ 30-1
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Explosive atmospheres. Electrical resistance trace heating.
Part 30-1. General and testing requirements
(IEC 60079-30-1:2007, IDT)
ГОСТ IEC 60079-30-1-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1617-ст межгосударственный стандарт ГОСТ IEC 60079-30-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60079-30-1:2007. Explosive atmospheres - Part 30-1: Electrical resistance trace heating - General and testing requirements (Взрывоопасные среды. Часть 30-1. Резистивный распределенный электронагреватель. Общие технические требования и методы испытаний).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60079-30-1-2009.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В настоящем стандарте представлены общие технические требования и методы испытаний электрооборудования поверхностного нагрева, используемого во взрывоопасных газовых средах. Требования настоящего стандарта рассматриваются как минимальные требования для зон класса 1 или 2. Настоящий стандарт следует применять совместно со стандартом IEC 60079-30-2:2007 "Взрывоопасные среды. Часть 30-2. Резистивный распределенный электронагреватель. Руководство по проектированию, установке и техническому обслуживанию".
1. Область применения
Настоящий стандарт устанавливает общие технические требования и требования к испытаниям резистивных распределенных электронагревателей, применяемых во взрывоопасных газовых средах. Стандарт распространяется на электронагреватели, которые могут включать в себя смонтированные на заводе или рабочей площадке устройства, представляющие собой последовательные нагревательные кабели, параллельные нагревательные кабели или прокладки и нагревательные панели, смонтированные и/или заделанные в соответствии с инструкциями изготовителя.
Настоящий стандарт также устанавливает требования к концевым заделкам и методам регулирования, используемым с электронагревателями. Взрывоопасные зоны, указанные в стандарте, - это зоны согласно определению в IEC 60079-10.
В случае если требования настоящего стандарта вступают в противоречие с требованиями IEC 60079-0, то выполняются требования настоящего стандарта.
2. Нормативные ссылки
Приведенные ниже документы являются обязательными для применения настоящего стандарта. Для документов с указанной датой опубликования применяют только указанное издание. Если дата опубликования не указана, то применяют последнее издание приведенного документа (со всеми поправками).
IEC 60050-151. International Electrotechnical Vocabulary. Part 151. Electrical and magnetic devices (Международный электротехнический словарь (МЭС). Глава 151. Электрические и магнитные устройства)
IEC 60079-0:2004 <*>. Electrical apparatus for explosive gas atmospheres - Part 0: General requirements (Электрооборудование для взрывоопасных газовых сред - Часть 0: Общие требования)
--------------------------------
<*> Заменен на IEC 60079-0:2007.
IEC 60079-7:2001 <**>. Electrical apparatus for explosive gas atmospheres - Part 7: Increased safety "e" (Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида "e")
--------------------------------
<**> Заменен на IEC 60079-7:2006.
IEC 60079-10:2002 <***>. Electrical apparatus for explosive gas atmospheres - Part 10: Classification of hazardous areas (Электрооборудование для взрывоопасных газовых сред. Часть 10. Классификация опасных зон)
--------------------------------
<***> Заменен на IEC 60079-7:2008.
IEC 60079-30-2. Explosive atmospheres - Part 30-2: Electrical resistance trace heating - Application guide for design, installation and maintenance (Взрывоопасные среды. Часть 30-2. Резистивный распределенный электронагреватель. Требования по проектированию, установке и техническому обслуживанию)
IEC 60364-5-55. Electrical installations of buildings. Part 5-55. Selection and erection of electrical equipment. Other equipment (Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Другое оборудование).
3. Термины и определения
В настоящем стандарте используются термины и определения по IEC 60079-0 и IEC 60079-7, а также следующие термины с соответствующими определениями.
Примечание. Дополнительные термины и определения, относящиеся к взрывоопасным средам, приведены в IEC 60050 (426) <*>.
--------------------------------
<*> IEC 60050 (426). Международный электротехнический словарь (МЭС). Глава 426. Электрооборудование для взрывоопасных сред.
3.1. Температура окружающей среды (ambient temperature): температура вокруг рассматриваемого объекта. Если электронагреватели заключены в теплоизоляцию, то температурой окружающей среды считают температуру с внешней стороны такой изоляции.
3.2. Параллельная цепь (branch circuit): часть цепи между автоматическим выключателем, защищающим цепь, и электронагревательным(и) устройством(ами).
3.3. Соединения (концевые заделки) (connections (terminations))
3.3.1. Холодный вывод (cold lead): электрически изолированный провод или провода, используемые для подсоединения электронагревателя к параллельной цепи, конструктивно выполненные таким образом, что они не являются источниками нагрева.
3.3.2. Концевая заделка (end termination): заделка конца электронагревателя, которая может выделять тепло и находится на противоположной стороне от источника питания.
3.3.3. Заделка ввода питания (power termination): заделка ввода проводов для подачи питания к электронагревателю.
3.4. Тройник (tee): устройство для последовательного или параллельного соединения электронагревателей.
3.5. Тупиковый отвод (dead leg): секция технологического трубопровода, отделенная от нормальной структуры потока с целью определения значения тепловых потерь.
3.6. Расчетная нагрузка (design loading): минимальное значение мощности исходя из расчетных требований к конструкции в наихудших условиях работы с учетом допустимого отклонения напряжения и допусков по сопротивлению и соответствующих коэффициентов безопасности.
3.7. Распределенные электронагреватели заводского изготовления (factory fabricated): электронагреватели, в том числе необходимые концевые заделки и соединения, смонтированные в устройства или агрегаты.
3.8. Распределенные электронагреватели, собранные в эксплуатационных условиях (field assembled): электронагреватели, поставляемые вместе с компонентами концевой заделки и собираемые на объекте.
3.9. Тепловые потери (heat loss): часть тепловой энергии от трубопровода, резервуара или оборудования, выделяемая в окружающую среду.
3.10. Устройство теплоотвода (heat sink): компонент, проводящий и рассеивающий тепло от объекта.
Примечание. Типичные теплоотводы - опорные конструкции трубопроводов и их компоненты с большой массой, например вентильные приводы или корпуса насосов.
