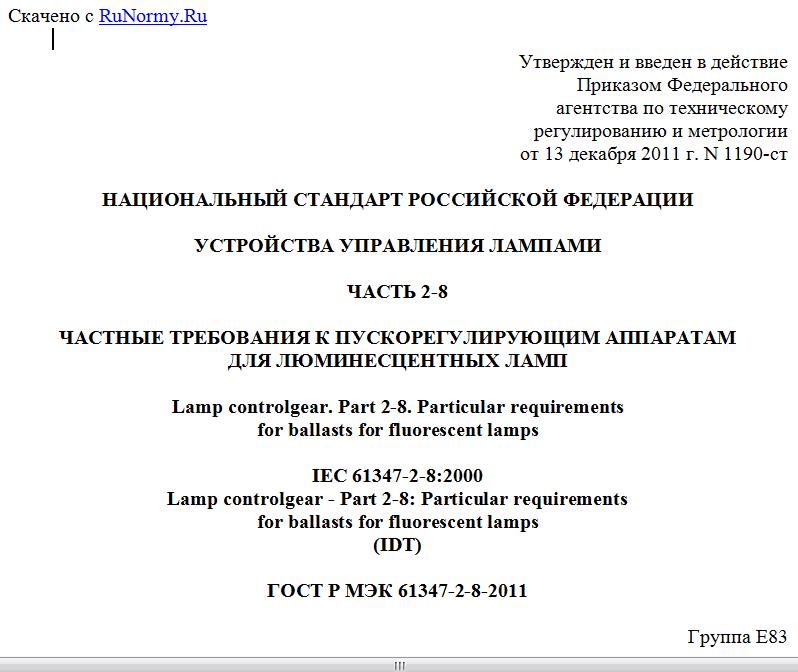

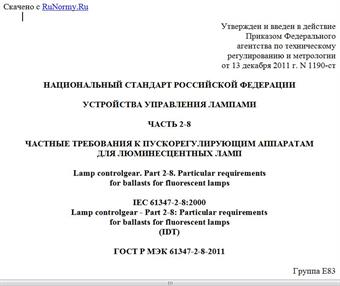

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1190-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА УПРАВЛЕНИЯ ЛАМПАМИ
ЧАСТЬ 2-8
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПУСКОРЕГУЛИРУЮЩИМ АППАРАТАМ
ДЛЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП
Lamp controlgear. Part 2-8. Particular requirements
for ballasts for fluorescent lamps
IEC 61347-2-8:2000
Lamp controlgear - Part 2-8: Particular requirements
for ballasts for fluorescent lamps
(IDT)
ГОСТ Р МЭК 61347-2-8-2011
Группа Е83
ОКС 29.140.99
ОКП 34 6170
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1190-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61347-2-8:2000 "Устройства управления лампами. Часть 2-8. Частные требования к пускорегулирующим аппаратам для люминесцентных ламп" (IEC 61347-2-8:2000 "Lamp controlgear - Part 2-8: Particular requirements for ballasts for fluorescent lamps") с изменением N 1:2006.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им ссылочные национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 920-97.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования безопасности к пускорегулирующим аппаратам (далее - ПРА), за исключением ПРА резисторного типа, предназначенным для включения в сеть переменного тока напряжением до 1000 В частотой 50 или 60 Гц вместе с люминесцентными лампами с предварительным подогревом электродов или без него, работающими со стартером или без него или с зажигающим устройством, имеющими нормируемую мощность, размеры и характеристики, установленные в МЭК 60081 и МЭК 60901.
Настоящий стандарт распространяется как на ПРА в целом, так и на его компоненты - резисторы, трансформаторы и конденсаторы. Частные требования к ПРА с тепловой защитой приведены в Приложении B.
Настоящий стандарт не распространяется на электронные пускорегулирующие аппараты (ЭПРА) переменного тока по МЭК 61347-2-3 для люминесцентных ламп, работающих на высокой частоте.
Требования к конденсаторам емкостью более 0,1 мкФ установлены в МЭК 61048 и МЭК 61049, а емкостью менее или равной 0,1 мкФ - в МЭК 60384-14.
Требования к рабочим характеристикам установлены в МЭК 60921.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки по разделу 2 МЭК 61347-1, указанные в настоящем стандарте, и нижеследующие.
МЭК 61347-1 Устройства управления лампами. Часть 1. Общие требования и требования безопасности (IEC 61347-1, Lamp controlgear - Part 1: General and safety requirements)
3. Термины и определения
В настоящем стандарте применены термины по разделу 3 МЭК 61347-1 и нижеследующие:
3.1. нормируемое превышение температуры обмотки ПРА; (rated temperature rise of a ballast winding; ): Превышение температуры, установленное изготовителем при условиях, указанных в настоящем стандарте.
Примечание. Требования к источнику питания и условиям установки ПРА приведены в Приложении H.
3.2. мощность короткого замыкания (источника напряжения) [short-circuit power (of a voltage source)]: Отношение квадрата напряжения на выходных контактных зажимах (при холостом ходе) к внутреннему полному сопротивлению источника (на тех же контактных зажимах).
4. Общие требования
Применяют положения раздела 4 МЭК 61347-1 совместно с нижеследующими:
4.1. Конденсаторы и другие компоненты
Конденсаторы и другие компоненты, установленные в ПРА, должны удовлетворять требованиям соответствующих стандартов МЭК.
4.2. ПРА с тепловой защитой
ПРА с тепловой защитой должны удовлетворять требованиям Приложения B.
5. Общие указания по испытаниям
Применяют положения раздела 5 МЭК 61347-1 совместно с нижеследующим:
5.1. Типовые испытания проводят на одной выборке, состоящей из восьми ПРА, предъявленных для испытания типа: семь ПРА для испытания на ресурс, один - для остальных испытаний. Условия соответствия в испытании на ресурс см. в разделе 13.
Кроме того, для испытания высоковольтным импульсом по разделу 15 требуется шесть ПРА, предназначенных для схем, в которых возникает высоковольтный импульс. При испытании не должно быть дефектных ПРА.
5.2. Испытания проводят по условиям Приложения H МЭК 61347-1. В целом все испытания проводят на каждом типе ПРА или, в случае серии ПРА одного типа, - на типопредставителе этого ряда каждой нормируемой мощности или на типопредставителе, выбранном из серии по согласованию с изготовителем. Допускается уменьшение числа образцов для испытания на ресурс согласно разделу 13 и использование постоянных S, отличных от 4500, в соответствии с Приложением E, или даже отказ от этих испытаний, если для одобрения представляют ПРА той же конструкции, но с другими характеристиками или если протоколы испытания изготовителя или другого органа признаются испытательной лабораторией.
6. Классификация
Применяют положения раздела 6 МЭК 61347-1.
7. Маркировка
ПРА, представляющие собой несъемную часть светильника, не маркируют.
7.1. Обязательная маркировка
В соответствии с требованиями 7.2 МЭК 61347-1 ПРА, за исключением несъемных, должны иметь обязательную четкую и прочную маркировку, содержащую нижеследующую информацию:
- перечисления a), b), e), f), g) и r) 7.1 МЭК 61347-1 и
- амплитудное значение напряжения, если оно превышает 1500 В, с маркировкой клемм, требуемых для этого напряжения.
Импульс, создаваемый совместно стартером тлеющего разряда и ПРА, - исключение из этого требования.
7.2. Информация, указываемая при необходимости
В дополнение к вышеуказанной обязательной маркировке След информация, при необходимости, должна иметься на ПРА, в каталоге изготовителя или т.п.:
- перечисления c), h), i), j), k), o), p) и q) 7.1 МЭК 61347-1 и
- если ПРА состоит из нескольких отдельных частей, то в маркировке указывают ток через индуктивные элементы с основными данными каждой из частей и/или основных конденсаторов;
- если индуктивный ПРА используют с отдельными, последовательно присоединенными конденсаторами, кроме конденсаторов для подавления радиопомех, то повторяют маркировку нормируемых напряжений, емкостей и предельных отклонений.
7.3. Другая информация
Изготовители могут представить нижеследующую необязательную информацию, при необходимости:
- нормируемое превышение температуры обмотки с символом , значения, кратные 5 К.
8. Защита от случайного прикосновения к деталям,
находящимся под напряжением
Применяют положения раздела 10 МЭК 61347-1.
9. Контактные зажимы
