Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1455-ст

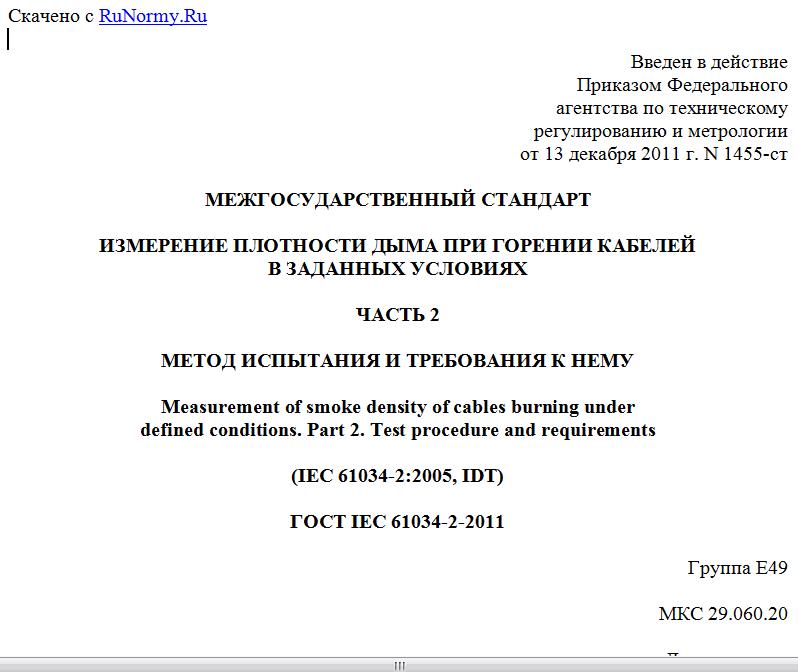

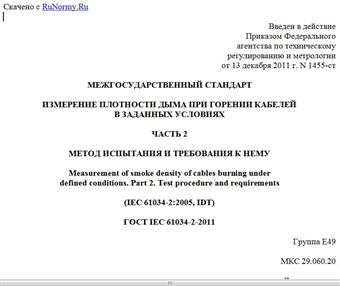

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗМЕРЕНИЕ ПЛОТНОСТИ ДЫМА ПРИ ГОРЕНИИ КАБЕЛЕЙ
В ЗАДАННЫХ УСЛОВИЯХ
ЧАСТЬ 2
МЕТОД ИСПЫТАНИЯ И ТРЕБОВАНИЯ К НЕМУ
Measurement of smoke density of cables burning under
defined conditions. Part 2. Test procedure and requirements
(IEC 61034-2:2005, IDT)
ГОСТ IEC 61034-2-2011
Группа Е49
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1455-ст межгосударственный стандарт ГОСТ IEC 61034-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61034-2:2005 Measurement of smoke density of cables burning under defined conditions - Part 2: Test procedure and requirements (Измерение плотности дыма при горении кабелей в заданных условиях. Часть 2. Метод испытания и требования к нему).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61034-2-2005.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Измерение плотности дыма является важным аспектом при оценке характеристик кабелей при их горении, так как это связано с необходимостью эвакуации персонала и организации борьбы с огнем.
IEC 61034 опубликован в двух частях, которые совместно устанавливают метод испытания для измерения плотности дыма при горении кабеля в заданных условиях. При проведении этого испытания следует иметь в виду, что образцы кабеля (т.е. испытуемые отрезки или пучки испытуемых отрезков) не в полной мере моделируют действительные условия прокладки.
В первой части приведены подробное описание испытательного оборудования и процедура проверки оборудования, используемого для измерения плотности дыма продуктов горения кабелей в заданных условиях. Первая часть содержит описание испытательной камеры объемом 27 м3, фотометрической системы для измерения интенсивности светового потока, источника пламени, способа перемешивания дыма и квалификационного испытания.
Во второй части приведены метод проведения испытания и справочное Приложение, содержащее рекомендуемые требования в том случае, если в стандарте или технических условиях на кабель такие требования не установлены. Измеренную плотность дыма выражают через минимальный уровень светопроницаемости, а Приложение A содержит информацию о возможности использования этих значений при технических расчетах по пожарной безопасности.
1. Область применения
Настоящий стандарт устанавливает требования к методу испытания по измерению плотности дыма, выделяемого кабелями при их горении в заданных условиях. Приведены также способы подготовки и крепления кабелей для испытания, способ поджигания кабелей и даны рекомендации по оценке результатов испытания.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ISO/IEC 13943:2005 Fire safety - Vocabulary (Пожаробезопасность. Словарь)
IEC 60695-4:2005 Fire hazard testing - Part 4: Terminology concerning fire tests for electrotechnical products (Испытания на пожароопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость)
IEC 61034-1:2005 Measurement of smoke density of cables burning under defined conditions - Part 1: Test apparatus (Измерение плотности дыма при горении кабелей в заданных условиях. Часть 1. Испытательное оборудование).
3. Термины и определения
В настоящем стандарте применены термины по IEC 60695-4 и ISO/IEC 13943.
4. Испытательное оборудование
Испытание, приведенное в настоящем стандарте, проводят на испытательном оборудовании (испытательная камера, фотометрическая система и стандартный источник пламени) по IEC 61034-1.
5. Подготовка кабеля для испытания
5.1. Образцы кабеля
Испытуемые образцы кабеля должны состоять из одного или нескольких отрезков кабеля длиной (1,00 +/- 0,05) м, которые должны быть выпрямлены, а затем выдержаны не менее 16 ч при температуре (23 +/- 5) °C.
5.2. Отбор отрезков кабеля и подготовка испытуемых образцов
5.2.1. Определение числа испытуемых отрезков
5.2.1.1. Кабели наружным диаметром 5 мм и более
Для кабелей наружным диаметром 5 мм и более число испытуемых отрезков, необходимых для формирования испытуемого образца, должно соответствовать указанному в таблице 1.
Таблица 1
Число испытуемых отрезков
Наружный диаметр кабеля D мм Число испытуемых отрезков
D > 40 1
20 < D <= 40 2
10 < D <= 20 3
5 < D <= 10 <*>
<*> испытуемых отрезков кабеля.
Для определения числа отрезков кабеля значение округляют в сторону меньшего значения.
5.2.1.2. Кабели наружным диаметром менее 5 мм, но не менее 1 мм
Для кабелей наружным диаметром менее 5 мм, но не менее 1 мм, семь испытуемых отрезков формируют в пучок. Число пучков , необходимое для получения испытуемого образца, определяют по формуле
(1)
Для определения числа пучков кабеля значение округляют в сторону меньшего значения.
Семь отрезков кабеля в каждом пучке скручивают между собой с шагом скрутки 20 - 30 D и скрепляют двумя витками проволоки диаметром около 0,5 мм в центре и на расстоянии через каждые 100 мм по обе стороны от центра (рисунок 1).
5.2.1.3. Кабели некруглого сечения
Испытуемый образец для кабелей некруглого сечения представляет собой плоский горизонтальный блок, в котором меньшая ось каждого отрезка обращена к источнику пламени. Порядок определения числа испытуемых отрезков, необходимых для получения испытуемого образца, следующий:
a) номинальное значение меньшей оси используют в качестве диаметра D для кабелей, в которых соотношение большей и меньшей осей равно или менее трех;
b) половину длины периметра кабеля принимают за эквивалентный диаметр для кабелей, в которых соотношение большей и меньшей осей между тремя и пятью;
