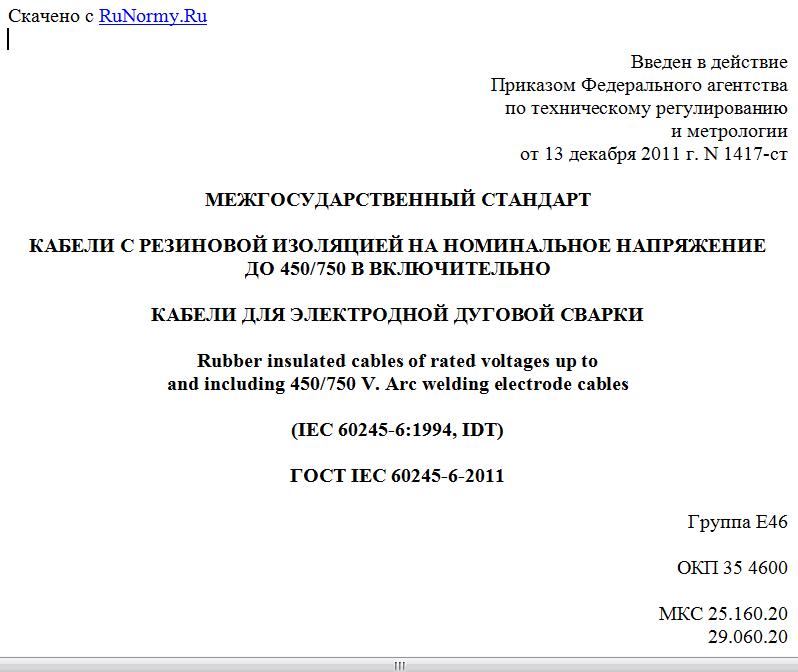

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1417-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
ДО 450/750 В ВКЛЮЧИТЕЛЬНО
КАБЕЛИ ДЛЯ ЭЛЕКТРОДНОЙ ДУГОВОЙ СВАРКИ
Rubber insulated cables of rated voltages up to
and including 450/750 V. Arc welding electrode cables
(IEC 60245-6:1994, IDT)
ГОСТ IEC 60245-6-2011
Группа Е46
ОКП 35 4600
МКС 25.160.20
29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40 от 29 ноября 2011 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1417-ст межгосударственный стандарт ГОСТ IEC 60245-6-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60245-6:1994 Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 6: Arc welding electrode cables (Кабели с резиновой изоляцией. Номинальное напряжение до 450/750 В включительно. Часть 6: Кабели для электродной дуговой сварки), включая изменение к нему Amd 1:1997.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60245-6-97.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Область применения
Настоящий стандарт содержит технические требования к кабелям с резиновой изоляцией для электродной дуговой сварки.
Кабели должны соответствовать общим требованиям IEC 60245-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
IEC 60245-1 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования
IEC 60245-2 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний
IEC 60811-1-1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств
IEC 60811-1-2 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения
IEC 60811-2-1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций. Испытания на озоностойкость, тепловую деформацию и маслостойкость
2. КАБЕЛИ ДЛЯ ЭЛЕКТРОДНОЙ ДУГОВОЙ СВАРКИ
2.1. Кодовое обозначение
Кабель для электродной дуговой сварки в резиновой оболочке 60245 IEC 81.
Кабель для электродной дуговой сварки в полихлоропреновой или аналогичной синтетической эластомерной оболочке 60245 IEC 82.
2.2. Номинальное напряжение
Номинальное напряжение не нормируется, так как кабели предназначены только для сварки.
2.3. Конструкция
2.3.1. Токопроводящие жилы
Число жил - одна.
Токопроводящая жила должна соответствовать требованиям, приведенным в таблице 1.
Таблица 1
Основные технические характеристики кабелей типов
60245 IEC 81 и 60245 IEC 82
Размеры в миллиметрах
Номинальное сечение токопроводящей жилы, мм2 Диаметр проволок жилы, не более Средняя общая толщина покрытия Средняя толщина оболочки <*> комбинированного покрытия <**> Средний наружный диаметр Электрическое сопротивление 1 км жилы при 20 °C, Ом, не более
мин макс Луженые проволоки Нелуженые проволоки
16 0,21 2,0 1,3 8,8 11,0 1,190 1,160
25 0,21 2,0 1,3 10,1 12,7 0,780 0,758
35 0,21 2,0 1,3 11,4 14,2 0,552 0,536
50 0,21 2,2 1,5 13,2 16,5 0,390 0,379
70 0,21 2,4 1,6 15,3 19,2 0,276 0,268
95 0,21 2,6 1,7 17,1 21,4 0,204 0,198
<*> Толщина изоляции комбинированного покрытия не нормируется.
<**> Толщину измеряют в соответствии с 5.5.3 IEC 60245-1.
Проволоки могут быть лужеными или нелужеными.
2.3.2. Сепаратор
На токопроводящую жилу должен быть наложен сепаратор из соответствующего материала.
2.3.3. Покрытие
Токопроводящая жила и сепаратор должны быть защищены покрытием, имеющим одну из следующих конструкций.
2.3.3.1. Покрытие из экструдированного резинового компаунда типа SE3, но с прочностью при разрыве не менее 12 Н/мм2, образующее изоляционно-защитную оболочку; толщина покрытия должна соответствовать значению, указанному в таблице 1.
2.3.3.2. Покрытие из экструдированного полихлоропренового или аналогичного синтетического эластомерного компаунда типа SE4, образующее изоляционно-защитную оболочку; толщина покрытия должна соответствовать значению, указанному в таблице 1.
2.3.3.3. Комбинированное покрытие, включающее изоляцию из экструдированного резинового компаунда типа IE4, текстильную ленту (ленту допускается не накладывать) и оболочку из экструдированного полихлоропренового или аналогичного синтетического эластомерного компаунда типа SE4; общая толщина комбинированного покрытия должна соответствовать значению, указанному в таблице 1; толщина оболочки - значению, указанному в таблице 1; изоляция должна состоять не менее чем из двух слоев, если она не наложена методом экструзии.
2.3.4. Наружный диаметр
Средний диаметр должен быть в пределах, указанных в таблице 1.
2.4. Испытания
Соответствие требованиям 2.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 2.
Таблица 2
Испытания кабелей типов 60245 IEC 81 и 60245 IEC 82
