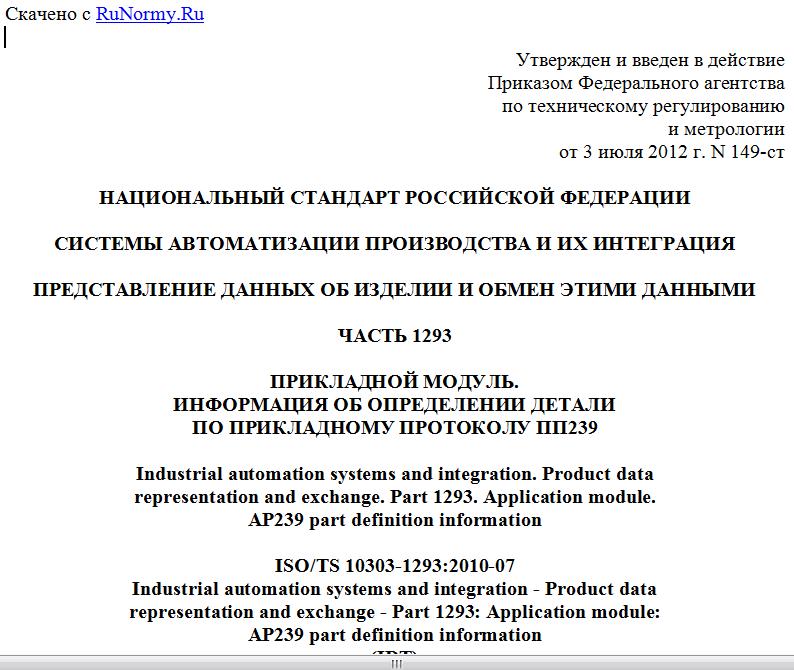

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 3 июля 2012 г. N 149-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1293
ПРИКЛАДНОЙ МОДУЛЬ.
ИНФОРМАЦИЯ ОБ ОПРЕДЕЛЕНИИ ДЕТАЛИ
ПО ПРИКЛАДНОМУ ПРОТОКОЛУ ПП239
Industrial automation systems and integration. Product data
representation and exchange. Part 1293. Application module.
AP239 part definition information
ISO/TS 10303-1293:2010-07
Industrial automation systems and integration - Product data
representation and exchange - Part 1293: Application module:
AP239 part definition information
(IDT)
ГОСТ Р ИСО/ТС 10303-1293-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 03 июля 2012 г. N 149-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1293:2010-07 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1293. Прикладной модуль. Информация об определении детали по прикладному протоколу ПП239 (ISO/TS 10303-1293:2010-07 "Industrial automation systems and integration - Product data representation and exchange - Part 1293: Application module: AP239 part definition information").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль "Информация об определении детали по прикладному протоколу ПП239" для реализации следующих функций:
- представление данных, идентифицирующих детали и их версии;
- представление характеристических видов версии детали;
- представление деталей, их версий, определений и управленческой информации, например, связанных с ними дат;
- представление идентификаторов альтернативных имен, назначенных данным об изделии;
- представление данных, идентифицирующих изделие и категории изделий, к которым оно относится;
- представление данных, обозначающих версию изделия;
- представление характеристических видов версии изделия;
- представление взаимосвязей между версиями изделий;
- представление назначения идентификатора данным об изделии;
- представление и классификация документов и информации о документах, которые могут относиться к информации об определении детали;
- представление характеристик объектов, их значений, типов и классификаций;
- представление информации, регистрирующей идентификацию существующего или потенциального изделия, характеристики которого могут быть получены только с помощью экспериментального исследования или выведены на основании результатов такого исследования;
- представление интерфейсов между изделиями;
- представление стадии жизненного цикла существующих интерфейсов между реальными изделиями (уже изготовленными), включая планируемые интерфейсы между планируемыми изделиями;
- представление взаимосвязей между требованиями и объектами, к которым они относятся, а также между требованиями и объектами, которые являются их источниками;
- представление информации, идентифицирующей требования и версии требований;
- представление характеристических видов версии требования;
- представление взаимосвязей между требованиями, выраженными в форме отношений между определениями видов требований;
- представление типа состояния;
- представление наблюдаемого состояния.
Прикладной модуль "Информация об определении детали по прикладному протоколу ПП239" описывает технические, функциональные и физические атрибуты изделия. Данный модуль содержит информацию о требованиях и обеспечивает формальную основу для действий, выполняемых на всех стадиях жизненного цикла изделия, а также для аттестации изделия.
С помощью данного прикладного модуля могут быть представлены разные виды информации.
Пример - С помощью прикладного модуля "Информация об определении детали по прикладному протоколу ПП239" могут быть представлены, например, следующие виды информации:
- спецификация;
- технические требования;
- характеристики деталей;
- описание интерфейсов;
- руководство по управлению интерфейсами;
- технический чертеж;
- проектно-конструкторская информация;
- конструкторская документация;
- спецификация требований к программному обеспечению;
- проектная документация по программному обеспечению;
- спецификация программного продукта.
Прикладной модуль "Информация об определении детали по прикладному протоколу ПП239" объединяет функциональность следующих прикладных модулей для обеспечения возможности классификации и представления деталей, документации и управленческой информации:
- "Идентификация детали и ее версии" (ИСО/ТС 10303-1022);
- "Определение вида детали" (ИСО/ТС 10303-1023);
- "Идентификация изделия" (ИСО/ТС 10303-1017);
- "Версия изделия" (ИСО/ТС 10303-1018);
- "Определение представления изделия" (ИСО/ТС 10303-1019);
- "Идентификация альтернативных имен" (ИСО/ТС 10303-1025);
- "Назначение идентифицирующего кода" (ИСО/ТС 10303-1021);
- "Взаимосвязь версий изделия" (ИСО/ТС 10303-1020);
- "Управление документами по прикладному протоколу ПП239" (ИСО/ТС 10303-1297);
- "Информация о ресурсах управления по прикладному протоколу ПП239" (ИСО/ТС 10303-1289);
- "Представление свойств по прикладному протоколу ПП239" (ИСО/ТС 10303-1295);
- "Изделие как отдельный представитель" (ИСО/ТС 10303-1164);
- "Интерфейс" (ИСО/ТС 10303-1251);
- "Жизненный цикл интерфейса" (ИСО/ТС 10303-1294);
- "Задание требований" (ИСО/ТС 10303-1233);
- "Идентификация и версия требования" (ИСО/ТС 10303-1140);
- "Определение вида требования" (ИСО/ТС 10303-1141);
- "Взаимосвязь определений видов требования" (ИСО/ТС 10303-1142);
- "Определение состояния" (ИСО/ТС 10303-1255);
- "Наблюдаемое состояние" (ИСО/ТС 10303-1256).
