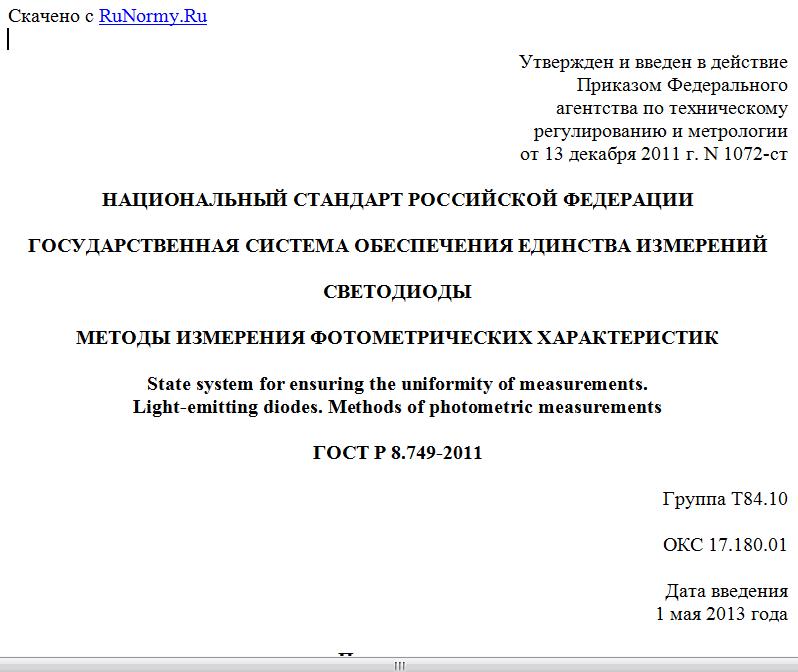

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1072-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СВЕТОДИОДЫ
МЕТОДЫ ИЗМЕРЕНИЯ ФОТОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК
State system for ensuring the uniformity of measurements.
Light-emitting diodes. Methods of photometric measurements
ГОСТ Р 8.749-2011
Группа Т84.10
ОКС 17.180.01
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1072-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на светоизлучающие диоды (далее - светодиоды) и устанавливает методы измерения их фотометрических и колориметрических характеристик, на которые распространяется сфера государственного регулирования обеспечения единства измерений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.023-2003 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
ГОСТ 8.195-89 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,25 до 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм
ГОСТ 8.205-90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности
ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 7601-78 Физическая оптика. Термины, буквенные обозначения и определения основных величин
ГОСТ 26148-84 Фотометрия. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначения
В настоящем стандарте применены термины и обозначения по ГОСТ 7601, ГОСТ 26148, рекомендациям [1], а также следующие термины с соответствующими определениями и обозначениями [2]:
3.1 фотометрия: Наука об изучении и измерении параметров и характеристик переноса энергии оптического излучения.
3.2 характеристика спектральной чувствительности; : Чувствительность фотометрической головки как функция длины волны.
3.3 фотометрическая головка; ФГ: Приемник излучения, относительная спектральная чувствительность которого скорригирована под относительную спектральную световую эффективность монохроматического излучения для дневного зрения.
3.4 гониофотометр: Фотометр для измерения углового распределения фотометрических характеристик источника света.
3.5 средняя сила света светодиода: Сила света светодиода, определяемая с учетом различной интенсивности излучения элементов светодиода.
3.6 частичный поток излучения светодиода; : Поток излучения, исходящий от светодиода, распространяющийся в пределах телесного угла x° (с центром в механической оси светодиода) и определяемый по круглой диафрагме и расстоянию, измеренному от конца светодиода.
3.7 доминирующая длина волны: Длина волны монохроматического излучения, на которой при аддитивном смешивании со стандартизованным ахроматическим излучением может быть получено цветовое равенство с рассматриваемым цветным излучением.
3.8 относительная спектральная световая эффективность монохроматического излучения для дневного зрения; : Относительная спектральная световая эффективность излучения для стандартного фотометрического наблюдателя МКО для дневного зрения и поля зрения 2°.
4 Требования к условиям проведения измерений и оборудованию
4.1 Условия измерений
При выполнении измерений соблюдают следующие условия:
- температура окружающего воздуха - (25 +/- 2) °C;
- относительная влажность - (65 +/- 20)%;
- атмосферное давление - (101 +/- 4) кПа;
- напряжение питающей сети - (220 +/- 22) В.
Измерения характеристик светодиодов проводят с использованием источника питания постоянного тока в условиях установившегося температурного равновесия.
4.2 Требования к эталонным светодиодам
Эталонный светодиод, смонтированный в специально сконструированном корпусе, должен быть соответствующим типу испытуемого светодиода. Светодиод должен быть предварительно отобран и отожжен в течение 500 ч или более при номинальных значениях электрических параметров (стабилизация по току и контроль напряжения).
Корпус эталонного светодиода должен иметь систему контроля температуры и иметь возможность постоянного регулирования тока для обеспечения постоянной оптической выходной мощности.
Оптическая и механическая оси светодиода должны совпадать (рисунок 1).
Рисунок 1 - Светодиод, механическая и оптическая оси
которого указывают в разных направлениях
4.3 Требования к фотометрам
Фотометр или радиометр, применяемый для контроля светодиодов, как правило, состоит из приемника излучения, фильтра, корригирующего под , входной диафрагмы и электронной цепи для усиления и измерения выходного сигнала приемника излучения.
4.3.1 Приемники излучения
Для создания фотометров и радиометров, применяемых для контроля светодиодов, используют кремниевые фотодиоды. Кремниевые фотодиоды чувствительны от УФ-диапазона до ближней ИК-области до 1100 нм при пике чувствительности 850 - 950 нм. Кремниевые фотодиоды имеют линейную характеристику в нескольких декадных полосах частот входного потока излучения и практически пренебрежимую температурную зависимость чувствительности в видимой области. Следует учесть, что фильтры имеют более высокую температурную зависимость светопроницаемости.
4.3.2 Угловая и пространственная чувствительность фотометров/радиометров
Фотометр и радиометр для измерения средней силы света/излучения светодиода не требуют рассеивателя перед светочувствительной площадкой приемника излучения, так как свет падает под малым углом. Они должны иметь постоянную чувствительность только в диапазоне углов, под которыми излучение от испытуемого светодиода может падать на фотометр или радиометр. Поэтому для измерения интенсивности на передней поверхности фотометра или радиометра косинусная корректировка, как правило, не требуется, но для реализации светочувствительной области большей, чем светочувствительная область детектора, допускается использовать светорассеиватель. (Необходимо учесть, что при малом расстоянии до источника требуется значительно больший размер светочувствительной области детектора, чем передняя диафрагма фотометра). Фотометр/радиометр, используемый с фотометрическим шаром для измерения силы света или потока излучения, требует наличия рассеивателя перед светочувствительной площадкой приемника излучения.
Для измерения средней силы света светодиода (см. 4.3) чувствительность на входной диафрагме фотометра/радиометра должна быть постоянна, чтобы обеспечить равное значение силы излучения по всей площади входной диафрагмы. Некоторые светодиоды имеют малый угол луча или неравномерное распределение силы излучения, что может вызывать неравномерное распределение освещенности в диафрагме. Если чувствительность на входной диафрагме непостоянна, это может привести для таких светодиодов к значительным ошибкам в измеренной средней силе излучения светодиода, и особенно - при малых расстояниях между светодиодом и приемником излучения (до 100 мм).
4.3.3 Спектральная чувствительность фотометров/радиометров
Спектральная чувствительность фотометра/радиометра может быть выражена абсолютным коэффициентом s0 и относительной функцией , причем
(1)
