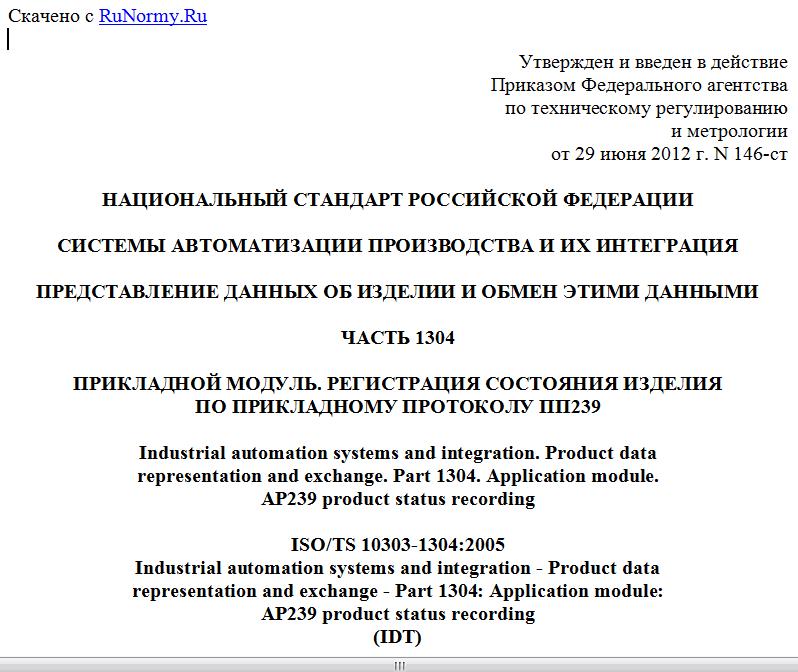

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 июня 2012 г. N 146-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1304
ПРИКЛАДНОЙ МОДУЛЬ. РЕГИСТРАЦИЯ СОСТОЯНИЯ ИЗДЕЛИЯ
ПО ПРИКЛАДНОМУ ПРОТОКОЛУ ПП239
Industrial automation systems and integration. Product data
representation and exchange. Part 1304. Application module.
AP239 product status recording
ISO/TS 10303-1304:2005
Industrial automation systems and integration - Product data
representation and exchange - Part 1304: Application module:
AP239 product status recording
(IDT)
ГОСТ Р ИСО/ТС 10303-1304-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2012 г. N 146-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1304:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1304. Прикладной модуль. Регистрация состояния изделия по прикладному протоколу ПП239" (ISO/TS 10303-1304:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 1304: Application module: AP239 product status recording").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 можно получить на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления наблюдаемого состояния или статуса изготовленного изделия.
Настоящий стандарт может быть использован для регистрации состояния изготовленных изделий, включая наличие дефектов, когда это рассматривается как нежелательное состояние, возможно, вызванных нештатной ситуацией. Наблюдаемое состояние может быть также связано с действием, выполнявшимся в момент регистрации данного состояния. Наблюдаемое состояние может быть оценено относительно определения состояния. Задание наблюдаемого состояния может быть обосновано. Данный прикладной модуль может также использоваться для задания местоположения идентифицированного изделия, группы изделий или соединительного слота, а также для регистрации наблюдений, относящихся к любому из них.
Настоящий стандарт обеспечивает реализацию следующих возможностей:
- задание наблюдаемого состояния для идентифицированного изделия или группы изделий;
- задание наблюдаемого состояния для соединения, интерфейса или другой взаимосвязи между двумя изделиями;
- установление связи между действием и заданием наблюдаемого состояния;
- задание обоснования для наблюдаемого состояния;
- задание местоположения для изделия или группы изделий;
- задание действия для оценки наблюдаемого состояния;
- включение изделия или группы изделий в контекстную среду наблюдения;
- связь перевода наблюдения на конкретный язык с результатом наблюдения.
В настоящем стандарте использованы положения, установленные в следующих прикладных модулях:
- "Наблюдаемое состояние" (ИСО 10303-1256);
- "Действие" (ИСО 10303-1047);
- "Задание местоположения" (ИСО 10303-1277);
- "Обоснование" (ИСО 10303-1263);
- "Версия изделия" (ИСО 10303-1018);
- "Группа изделий" (ИСО 10303-1278);
- "Соединительный слот" (ИСО 10303-1250);
- "Использование разных языков" (ИСО 10303-1105);
- "Информация об определении изделия по прикладному протоколу ПП239" (ИСО 10303-1292).
Модуль "Наблюдаемое состояние" обеспечивает представление наблюдаемого состояния, включая наличие дефекта, а также регистрацию наблюдаемых фактов. В настоящем стандарте данный модуль используется для получения информации, относящейся к изделию, состояние которого регистрируется.
Модуль "Действие" используется в настоящем стандарте для того, чтобы связать наблюдение или состояние с действием, выполняемым во время сбора информации. Действие, в свою очередь, может быть связано с определением работы по обследованию или выполнению другого задания.
Модуль "Задание местоположения" используется для задания местоположения изготовленного изделия.
Модуль "Обоснование" используется для установления связи между обоснованием и заданием наблюдаемого состояния.
Модули "Версия изделия", "Группа изделий" и "Соединительный слот" используются для идентификации объекта, к которому относится наблюдаемое состояние.
Модуль "Использование разных языков" обеспечивает регистрацию наблюдений на нескольких языках.
Модуль "Информация об определении изделия по прикладному протоколу ПП239" используется для предоставления информации об определении конфигурации изделия.
В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, примененные в настоящем стандарте и определенные как в настоящем, так и в других стандартах.
В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Регистрация состояния изделия по прикладному протоколу ПП239".
Требования настоящего стандарта распространяются на:
- задание наблюдаемого состояния для идентифицированного изделия или группы изделий;
- задание наблюдаемого состояния для соединения, интерфейса или другой взаимосвязи между двумя изделиями;
- установление связи между действием и заданием наблюдаемого состояния;
- задание обоснования для наблюдаемого состояния;
- задание местоположения для изделия или группы изделий;
- задание действия для оценки наблюдаемого состояния;
- включение изделия или группы изделий в контекстную среду наблюдения;
- связь перевода наблюдения на конкретный язык с результатом наблюдения.
Требования настоящего стандарта не распространяются на:
- задание характеристики для идентифицированного состояния или индивидуального состояния;
- регистрацию перехода данных об изделии в конкретное состояние как события;
- регистрацию использования изделия;
- регистрацию состояния действий.
