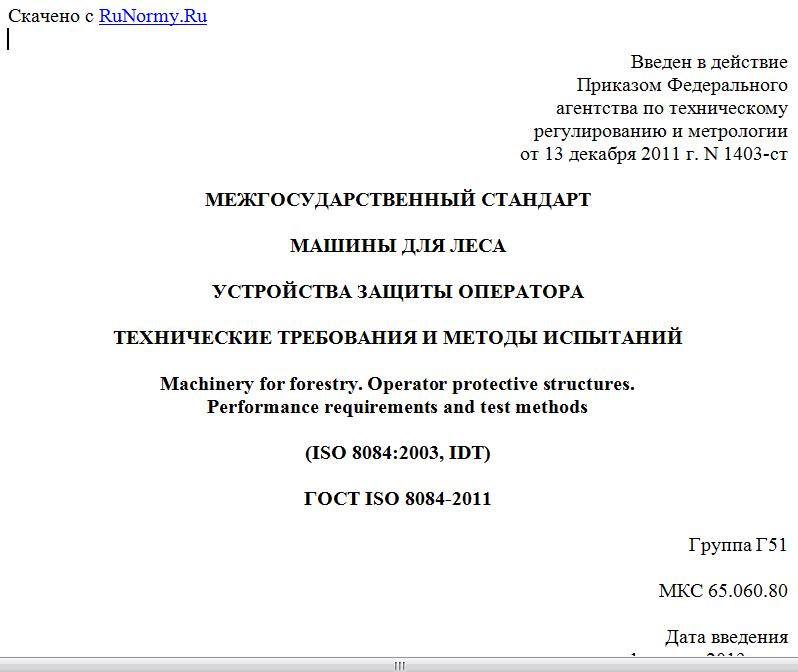

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1403-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ДЛЯ ЛЕСА
УСТРОЙСТВА ЗАЩИТЫ ОПЕРАТОРА
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Machinery for forestry. Operator protective structures.
Performance requirements and test methods
(ISO 8084:2003, IDT)
ГОСТ ISO 8084-2011
Группа Г51
МКС 65.060.80
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1403-ст межгосударственный стандарт ГОСТ ISO 8084-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту ISO 8084:2003 Machinery for forestry - Operator protective structures - Laboratory tests and performance requirements (Машины для леса. Устройства защиты оператора. Лабораторные испытания и требования к характеристикам).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р ИСО 8084-2005
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. Область применения
Настоящий стандарт распространяется на передвижные и самоходные машины для леса, такие как валочные, сучкорезные, погрузочно-транспортные, погрузчики леса, трелевочные и многооперационные (процессоры, харвестеры) машины по ISO 6814, и устанавливает требования безопасности и методы испытаний устройства защиты оператора.
Устройство защиты оператора (OPS) обеспечивает защиту операторов от проникновения в кабину подроста, вершин, сучьев деревьев, стволов и частей разорванного трелевочного каната.
OPS не обеспечивает полную защиту от летящих с большой скоростью предметов типа элементов пильной цепи и режущих устройств, но минимизирует возможность нанесения вреда оператору при соблюдении правил безопасности.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ISO 3164:1995 Earth-moving machinery - Laboratory evaluations of protective structures - Specifications for deflection-limiting volume (Машины землеройные. Лабораторные испытания по оценке устройств защиты. Требования к пространству, ограничивающему деформацию)
ISO 6814:1983 Machinery for forestry - Mobile and self-propelled machinery - Terms, definitions and classification (Машины для лесного хозяйства. Передвижные и самоходные машины. Термины, определения и классификация)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 устройство защиты оператора; OPS (operator protective system): Система конструктивных, смонтированных на машине элементов, предназначенная для обеспечения защиты оператора от проникновения в кабину подроста, сучьев деревьев и разорванного трелевочного каната.
3.2 устройство защиты при опрокидывании; ROPS (roll-over protective structure): Система конструктивных, смонтированных на машине элементов, позволяющая при опрокидывании машины уменьшить вероятность нанесения повреждения оператору, пристегнутому ремнем безопасности.
Примечание - Конструктивные элементы устройств защиты при опрокидывании включают в себя подрамники, кронштейны, опоры, подвески или амортизаторы, болты, используемые для закрепления устройства защиты при опрокидывании к раме машины, но исключают все, что является неотъемлемой частью рамы машины.
3.3 устройство защиты от падающих предметов; FOPS (falling object protective system): Система конструктивных, смонтированных на машине элементов, предназначенная для обеспечения защиты оператора от падающих предметов, таких как деревья и их части, камни.
3.4 объем ограничения деформации; DLV (deflection-limiting volume): Линейные размеры объема ограничения деформации устанавливают исходя из антропометрических данных оператора высокого роста в положении сидя, в обычной одежде и защитном шлеме по ISO 3411.
4. Требования к испытаниям
Предупреждение. Некоторые испытания предполагают использование методов, которые могут привести к возникновению опасных ситуаций.
4.1 Испытательное оборудование и средства измерений
4.1.1 Материалы, оборудование, средства крепления устройства защиты оператора к испытательному стенду должны выдерживать прикладываемое усилие.
4.1.2 Испытательное оборудование, необходимое для воздействия на каждую испытуемую поверхность, включает в себя стальной толкатель со сферическим наконечником диаметром 90 мм. Для испытания стекла или поликарбоната используют неметаллический диск (резина или синтетический состав). Диск должен быть однородной структуры и плотности, толщиной 20 мм, диаметром 90 мм и твердостью 90 единиц по Шору-А.
4.1.3 Точность средств для измерения прилагаемого усилия и измерения деформации должна соответствовать указанной в таблице 1.
Таблица 1
Наименование показателя Относительная погрешность измерений
Линейные размеры деформации, мм +/- 5% максимальной деформации
Прикладываемое усилие, Н +/- 5% максимального усилия
4.2 Подготовка к испытаниям
4.2.1 DLV и его расположение должны соответствовать ISO 3164. DLV должен быть установлен и надежно зафиксирован на рабочем месте в положении, соответствующем управлению машины в транспортном режиме и не должен сниматься за весь период испытаний. На машине, имеющей более одного рабочего места или реверсивное сиденье, испытания следует проводить таким образом, чтобы DLV находился на минимальном расстоянии от OPS.
4.2.2 OPS следует устанавливать на испытательном стенде так же, как и на реальной машине. Для испытаний необязательно использовать машину в сборе, однако закрепление OPS на раме машины должно соответствовать реальной конструкции.
4.2.3 Все съемные части дверей, окон и панелей, которые не влияют на оценку прочности OPS, должны быть сняты.
4.2.4 Стекла, которые не обеспечивают прочность OPS, могут быть удалены при испытаниях.
4.2.5 При многократных испытаниях деформированные и/или ослабленные панели или другие элементы OPS могут быть заменены.
4.2.6 Если OPS установлено непосредственно на реальной машине, при испытаниях машина должна быть закреплена так, чтобы энергия поглощалась только элементами OPS.
4.3 Порядок проведения испытаний
4.3.1 Статическое усилие прикладывают посредством контактного предмета перпендикулярно к внешней испытуемой поверхности со скоростью не более 5 мм/с, пока значение прикладываемого усилия не достигнет 17800 Н. Необходимо выдержать усилие 17800 Н в течение 1 мин, затем его снять.
4.3.2 При испытаниях прикладывают нагрузку к защитному сетчатому ограждению так, чтобы усилие было направлено в центр защитного сетчатого ограждения.
4.3.3 При испытаниях прикладывают усилие в пяти точках окна или двери кабины:
- в центре;
- на середине самой длинной стороны;
- на середине самой короткой стороны;
- в самом остром углу;
- в самом тупом углу.
Усилие прикладывают на расстоянии 50 мм от кромки проема.
5. Технические требования
5.1 В DLV согласно ISO 3164 не должны проникать испытательные предметы и ни одна деформированная при испытаниях часть OPS. При этом испытательный предмет не должен проникать через испытуемую поверхность.
