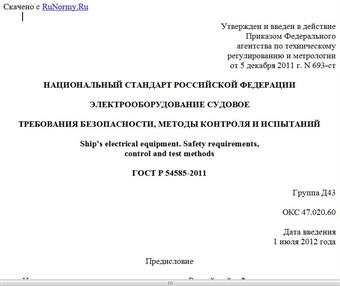

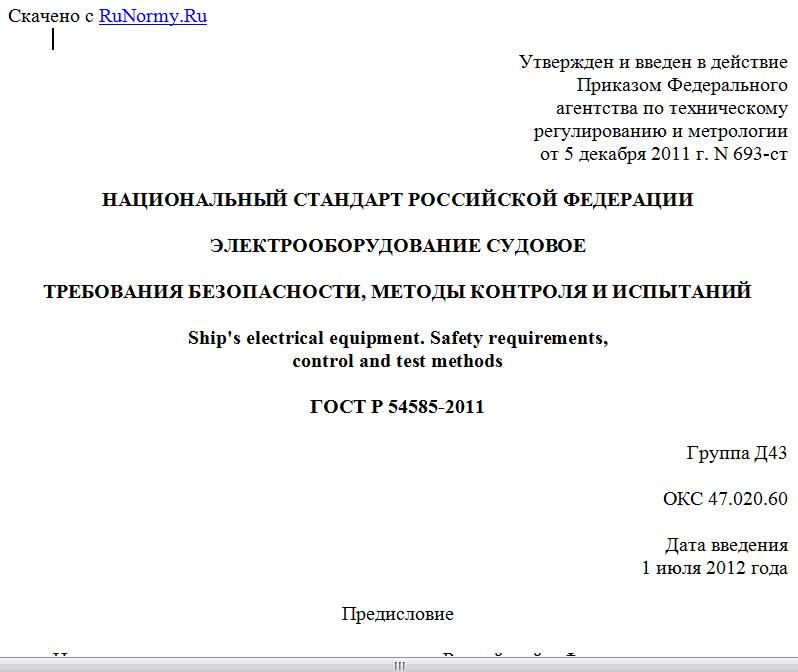

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2011 г. N 693-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ СУДОВОЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
Ship's electrical equipment. Safety requirements,
control and test methods
ГОСТ Р 54585-2011
Группа Д43
ОКС 47.020.60
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный научно-исследовательский институт судовой электротехники и технологии" (ФГУП "ЦНИИ СЭТ").
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2011 г. N 693-ст.
4. Взамен ГОСТ Р 51683-2000.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на судовое электрооборудование (далее - СЭО), электромеханизмы, агрегаты и устанавливает общие требования безопасности к конструктивному исполнению СЭО, классы СЭО по способу защиты человека от поражения электрическим током, специфические требования безопасности следующих групп СЭО:
- машины электрические вращающиеся;
- аппараты коммутационные низковольтные;
- распределительные устройства;
- электротермическое оборудование;
- электроустановочные изделия;
- кабели и провода;
- электроинструмент;
- изделия светотехнические,
а также на методы контроля параметров и испытаний.
Настоящий стандарт устанавливает требования безопасности, исключающие или уменьшающие до допустимого уровня воздействие на человека электрического тока, шума и электрических полей СЭО, а также предотвращающие возможность получения травм от движущихся частей СЭО и частей СЭО, нагревающихся до высоких температур.
Требования настоящего стандарта являются обязательными для установления требований безопасности и нормативной документации на СЭО.
Требования безопасности должны быть учтены при проектировании, разработке, выборе, монтаже и сдаче СЭО на строящихся объектах и судах морского флота на судостроительных заводах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.1.002-84 Система стандартов безопасности труда. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах
ГОСТ 12.1.009-76 Система стандартов безопасности труда. Электробезопасность. Термины и определения
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.045-84 Система стандартов безопасности труда. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.1-75 Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности
ГОСТ 12.2.013.0-91 Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний
ГОСТ 12.4.124-83 Система стандартов безопасности труда. Средства защиты от статического электричества. Общие технические требования
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 4751-73 Рым-болты. Технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 16264.0-85 Машины электрические малой мощности. Двигатели. Общие технические условия
ГОСТ 16372-93 Машины электрические вращающиеся. Допустимые уровни шума
ГОСТ 17703-72 Аппараты электрические коммутационные. Основные понятия. Термины и определения
ГОСТ 18690-82 Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 22483-77 Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования
ГОСТ 24040-80 Электрооборудование судов. Правила и нормы проектирования и электромонтажа
ГОСТ 27408-87 Шум. Методы статистической обработки результатов определения и контроля уровня шума, излучаемого машинами
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяются термины по ГОСТ 12.1.009 и ГОСТ 17703.
4. Общие положения
4.1. СЭО должно соответствовать требованиям настоящего стандарта.
4.2. При проектировании СЭО следует применять:
- изоляцию токоведущих частей (рабочую, дополнительную, двойную, усиленную);
- малое напряжение постоянного тока, не превышающее 50 В между полюсами, и малое напряжение переменного тока, не превышающее 50 В между фазами или между фазами и корпусом судна;
- элементы для осуществления защитного заземления металлических нетоковедущих частей СЭО, которые могут оказаться под напряжением (при нарушении изоляции, режима работы СЭО и т.п.);
- устройства, отключающие СЭО от сети, когда доступные прикосновению части СЭО оказываются под напряжением;
- оболочки для предотвращения возможности случайного прикосновения к токоведущим движущимся, нагревающимся частям СЭО;
- блокировки для предотвращения ошибочных действий и операций;
- экраны и другие средства защиты от опасного и вредного воздействия электромагнитных полей;
- устройства, предназначенные для контроля сопротивления изоляции и сигнализации о ее повреждении, а также для отключения СЭО при уменьшении сопротивления изоляции ниже допустимого уровня;
- предупредительные надписи, знаки, окраску в сигнальные цвета и другие средства сигнализации об опасности.
4.3. Методы (способы) обеспечения безопасности, не установленные настоящим стандартом, должны быть указаны в нормативной документации на СЭО конкретного вида.
5. Классы электрооборудования по способу
защиты от поражения электрическим током
Для СЭО установлены пять классов защиты: 0, 0I, I, II, III.
К классу 0 относят СЭО, имеющие рабочую изоляцию и не имеющие элементов заземления.
К классу 0I относят СЭО, имеющие рабочую изоляцию, элемент для заземления и кабель без заземляющей жилы для присоединения к источнику питания.
К классу I относят СЭО, имеющие рабочую изоляцию, элемент заземления и кабель для присоединения к источнику питания с заземляющей жилой и соединителем с заземляющим контактом.
К классу II относят СЭО, имеющие двойную или усиленную изоляцию и не имеющие элементов заземления.
К классу III относят СЭО, во внутренних и внешних электрических цепях которых напряжение не превышает 50 В. Напряжение источника питания - не более 50 В, а при холостом ходе - не более 55 В. При использовании в качестве источника питания трансформатора или преобразователя его входная и выходная обмотки не должны быть электрически связаны, и между ними должна быть двойная или усиленная изоляция.
6. Требования безопасности к судовому
электрооборудованию и его частям
6.1. Общие требования
6.1.1. Допустимые значения шума СЭО следует указывать в нормативной документации на СЭО конкретного вида.
Уровень шума электрических машин зависит от степени их защиты, номинальной частоты вращения и мощности. При отсутствии норм на предельные значения
