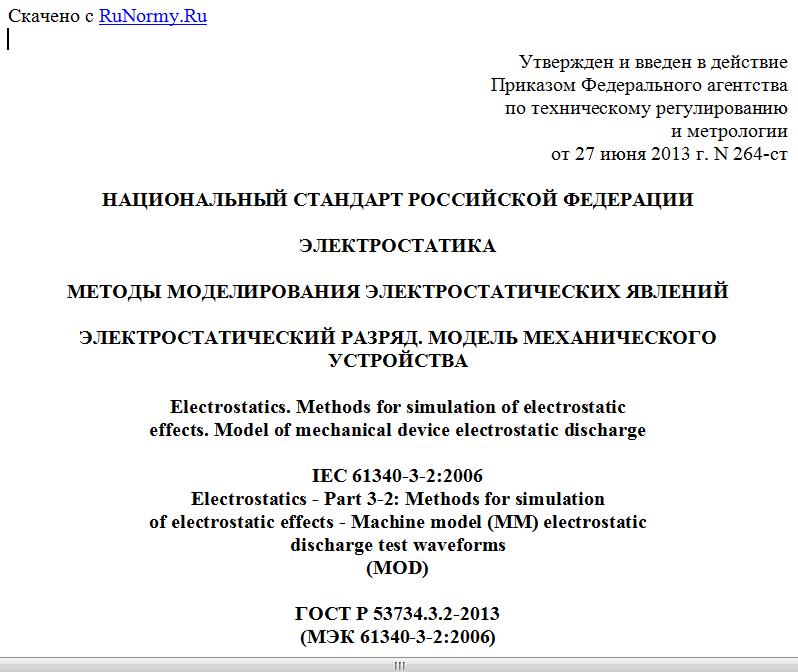

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 27 июня 2013 г. N 264-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОСТАТИКА
МЕТОДЫ МОДЕЛИРОВАНИЯ ЭЛЕКТРОСТАТИЧЕСКИХ ЯВЛЕНИЙ
ЭЛЕКТРОСТАТИЧЕСКИЙ РАЗРЯД. МОДЕЛЬ МЕХАНИЧЕСКОГО УСТРОЙСТВА
Electrostatics. Methods for simulation of electrostatic
effects. Model of mechanical device electrostatic discharge
IEC 61340-3-2:2006
Electrostatics - Part 3-2: Methods for simulation
of electrostatic effects - Machine model (MM) electrostatic
discharge test waveforms
(MOD)
ГОСТ Р 53734.3.2-2013
(МЭК 61340-3-2:2006)
ОКС 29.020
Дата введения
1 марта 2014 года
Предисловие
1. Подготовлен Закрытым акционерным обществом "Научно-производственная фирма "Диполь" (ЗАО "Научно-производственная фирма "Диполь").
2. Внесен Техническим комитетом по стандартизации ТК 072 "Электростатика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27.06.2013 г. N 264-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61340-3-2:2006 "Электростатика. Часть 3-2: Методы моделирования электростатических явлений. Электростатический разряд. Модель механического устройства" (IEC 61340-3-2:2006 "Electrostatics - Part 3-2: Methods for simulation of electrostatic effects - Machine model (MM) electrostatic discharge test waveforms"). При этом дополнительные слова (фразы, показатели, ссылки), включенные в текст стандарта с учетом потребностей экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте курсивом.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт описывает формы импульсов тока разряда, используемые для моделирования электростатических разрядов (ЭСР) по модели механического устройства (ММ), и содержит основные требования к оборудованию для их воспроизведения и измерения.
Стандарт устанавливает ММ для использования в методах испытаний устройств, материалов, электронных компонентов в целях определения их устойчивости к ЭСР и для целей оценки эффективности защиты. Случай применения ММ для испытаний полупроводниковых приборов, не находящихся под напряжением, рассмотрен в МЭК 60749-27 [1].
Установленные в настоящем стандарте формы импульсов не следует использовать при испытаниях работающих электронных систем на электромагнитную совместимость. Этот случай рассмотрен в ГОСТ 30804.4.2.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 30804.4.2-2013 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний. (МЭК 61000-4-2:2008 "Электромагнитная совместимость (ЭМС). Часть 4-2. Методы испытаний и измерений. Испытание на невосприимчивость к электромагнитному разряду", MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. образец (unit under test, UUT): Материал, предмет, устройство и т.п., подвергаемое воздействию ЭСР по ММ.
3.2. отказ образца (UUT failure): Событие, при котором образец не удовлетворяет одному или более параметрам в результате испытаний.
3.3. пороговое напряжение ЭСР (ESD withstand voltage): Максимальное приложенное ЭСР напряжение, при котором параметры образца не превышают ни один из установленных пределов, при условии, что испытания меньшим напряжением также были успешно пройдены.
4. Оборудование
4.1. Генератор ЭСР по ММ
Генератор ЭСР по ММ - оборудование, воспроизводящее импульс тока разряда, который моделирует разряд по ММ. Схемы генератора импульсов и тестера определения нагрузки показаны на рисунке 1.
1 - генератор ЭСР импульсов по ММ (номинально 200 пФ);
2 - вывод A; 3 - переключатель; 4 - вывод B; 5 - образец;
6 - оценочная нагрузка; 7 - закорачивающий провод;
8 - сопротивление 500 Ом; 9 - преобразователь тока
Рисунок 1. Схема генератора импульсов по ММ
Пояснения к рисунку 1:
a) оценочные нагрузки 7 и 8 определены в 3.2.2;
b) преобразователь тока 9 описан в 3.2.3;
c) перемена выводов A(2) и B(4) для смены полярности не допускается;
d) переключатель 3 закрывается на 10 - 100 мс после прохождения каждого импульса, чтобы удостовериться в том, что образец и какая-либо часть испытательной сборки не останутся в заряженном состоянии.
Примечание 1. На работу генератора импульсов оказывает сильное влияние паразитная емкость и индуктивность.
Примечание 2. При проектировании генератора импульсов необходимо принять меры предосторожности во избежание переходных процессов заряда и двойных импульсов.
Примечание 3. Последовательно соединенное с переключателем сопротивление обеспечивает низкую скорость разряда образца.
4.2. Оборудование для проверки импульса
В настоящем стандарте определяется оборудование, способное измерить импульсы тока. Это оборудование включает в себя систему записи импульсов, резистор высокого напряжения, преобразователь тока и другие устройства.
4.2.1. Система записи импульсов
Система записи импульсов должна иметь минимальную ширину полосы одиночного импульса 350 МГц.
4.2.2. Оценочная нагрузка
Для поверки функциональности генератора импульсов требуются 2 оценочные нагрузки:
a) нагрузка 1: закорачивающий провод;
b) нагрузка 2: низкоиндуктивный резистор 500 Ом +/- 1%, предназначенный для работы с напряжениями, которые будут использоваться для моделирования ЭСР.
Выводы оценочной нагрузки (закорачивающего провода или резистора) должны быть, насколько возможно, короткими и соединяться с выводами A и B на рисунке 1 последовательно с преобразователем тока.
4.2.3. Преобразователь тока
Преобразователь тока должен обладать шириной полосы минимум 350 МГц.
5. Требования к импульсу тока по ММ
5.1. Общие требования
До испытаний образцов аттестация генератора ЭСР импульсов по ММ должна подтвердить форму импульсов тока разряда как через провод замыкания, так и через активную нагрузку. Требования к импульсу через закорачивающий провод указаны на рисунке 2 для положительных и отрицательных напряжений, которые определены в таблице 1, а требования к импульсу через активную нагрузку для напряжения +/- 400 В приведены на рисунке 3 и в таблице 1.
Таблица 1
Спецификация импульса
Уровень Эквивалентное напряжение, В Ip1 пиковый ток через закорачивающий провод, A (+/- 15%) Ipr пиковый ток через резистор 500 Ом, A I100 ток через резистор 500 Ом через 100 нс, A (+/- 15%)
1 100 1,7 - -
2 200 3,5 - -
3 400 7,0 < I100 * 4,5 0,29
