Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 июля 2013 г. N 425-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
НИЗКОВОЛЬТНЫЕ ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility of technical equipment.
Low-voltage power supplies, d.c. output.
Requirements and test methods
(IEC 61204-3:2000, MOD)
ГОСТ 32132.3-2013
(IEC 61204-3:2000)/
[ГОСТ Р 53390-2009
(МЭК 61204-3:2000)]
МКС 29.200
33.100
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 января 2012 г. N 43).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. N 425-ст межгосударственный стандарт ГОСТ 32132.3-2013 (IEC 61204-3:2000) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61204-3:2000 Low-voltage power supplies, d.c. output - Part 3: Electromagnetic compatibility (EMC) [Низковольтные источники питания, постоянный ток. Часть 3. Электромагнитная совместимость (ЭМС)].
Международный стандарт IEC 61204-3:2000 подготовлен Подкомитетом 22 Е "Стабилизированные источники питания" Технического комитета МЭК ТК 22 "Силовые электронные системы и оборудование". Требования IEC 61204-3:2000 распространяются на группу однородной продукции. IEC 61204-3:2000 отменяет и заменяет IEC 60478-3:1989.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 53390-2009 (МЭК 61204-3:2000).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения и цель
Настоящий стандарт устанавливает требования электромагнитной совместимости (ЭМС) к источникам питания с выходным напряжением постоянного тока до 200 В при уровне мощности до 30 кВт, подключаемым к источникам переменного и постоянного тока напряжением до 600 В (далее - источники питания).
Источники питания предназначены для применения в качестве автономных устройств или компонентов другого оборудования при обеспечении адекватной электрической и механической защиты.
Для некоторых специализированных источников питания, предназначенных для применения в промышленных зонах, например на предприятиях химической или металлургической промышленности, могут быть разработаны отдельные стандарты ЭМС, распространяющиеся на группы однородной продукции. При наличии отдельных стандартов ЭМС, распространяющихся на источники питания, относящиеся к группам однородной продукции, настоящий стандарт применяется как альтернативный.
Многие источники питания предназначены для применения в составе больших устройств, на которые распространяются требования других стандартов ЭМС. Поэтому применимость к источникам питания требований ЭМС, установленных в настоящем стандарте и других стандартах ЭМС, должна быть установлена с учетом классификации источников питания, приведенной ниже в перечислениях a), b) (дополнительное руководство по классификации источников питания приведено в Приложении A):
a) источники питания, предназначенные для применения в качестве автономных устройств (автономные устройства).
Требования настоящего стандарта применяют для источников питания, предназначенных для продажи на рынке в качестве отдельных устройств и применения по прямому назначению;
b) источники питания, предназначенные для применения в качестве компонентов другого оборудования.
Источники питания, предназначенные для применения в качестве компонентов другого оборудования, подразделяют на две категории:
1) Источники питания, предназначенные для применения в составе другого оборудования, эквивалентные автономным устройствам.
Требования настоящего стандарта распространяются на источники питания данной категории. Источники питания, принадлежащие к данной категории, рассматривают как устройства, которые должны соответствовать требованиям настоящего стандарта. Дополнительных испытаний в области ЭМС применительно к источникам питания данной категории не проводят. Примерами источников питания данной категории являются источники, предназначенные для применения в электрических установках или для продажи населению. К данной категории не относят источники питания, поступающие в обращение как запасные части для ремонта, подлежащие испытаниям в составе другого оборудования.
2) Источники питания, предназначенные для применения в составе другого оборудования профессиональными сборщиками.
Настоящий стандарт применяют для данной категории источников питания только в качестве вспомогательного стандарта при установлении обоснованных требований ЭМС и выборе применимых стандартов ЭМС, распространяющихся на группы однородной продукции.
Источники питания, принадлежащие к этой категории, предназначены для установки в конечный продукт профессиональными сборщиками. Такие источники питания подлежат поступлению в обращение при размещении на рынках специализированного распространения или назначения. Применение данных источников питания непосредственно пользователями готовых изделий исключается. После установки источников питания данной категории в конечное изделие следует провести дополнительные испытания в области ЭМС.
Примечание. После установки в конечное изделие значения электромагнитной эмиссии от источника помехи могут измениться (например, из-за изменения схем заземления).
Целью настоящего стандарта является установление для источников питания требований ЭМС и соответствующих методов испытаний.
Требования настоящего стандарта включают в себя нормы электромагнитных помех, создаваемых источниками питания, которые могут нарушать работу других электронных устройств (например радиоприемников, измерительных и вычислительных устройств), а также требования устойчивости источников питания к внешним электромагнитным помехам, в том числе продолжительным и кратковременным, кондуктивным и излучаемым, а также к электростатическим разрядам.
Требования настоящего стандарта представляют собой минимальные требования ЭМС для источников питания.
Для соответствия источников питания требованиям настоящего стандарта нет необходимости в проведении дополнительных испытаний в области ЭМС или в изменении условий испытаний, установленных в настоящем стандарте.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на [1] и следующие стандарты:
ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ 30804.3.3-2013 (IEC 61000-3-3:2008) Совместимость технических средств электромагнитная. Ограничения изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ 30804.4.5-2002 <*> Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95).
Для просмотра документа целиком скачайте его >>>

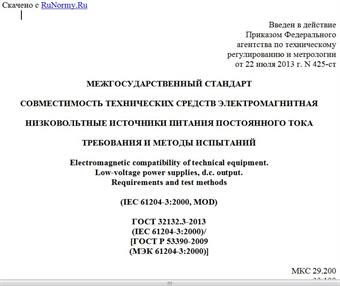

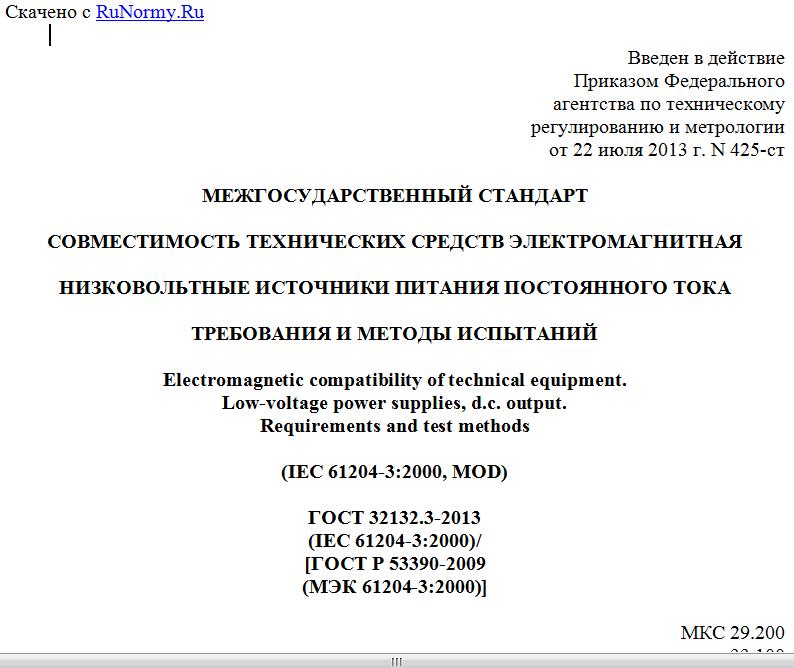

!["ГОСТ 32132.3-2013 (IEC 61204-3:2000)/[ГОСТ Р 53390-2009 (МЭК 61204-3:2000)]. Межгосударственный стандарт. Совместимость технических средств электромагнитная. Низковольтные источники питания постоянного тока. Требования и методы испытаний"](images/81.jpg "\"ГОСТ 32132.3-2013 (IEC 61204-3:2000)/[ГОСТ Р 53390-2009 (МЭК 61204-3:2000)]. Межгосударственный стандарт. Совместимость технических средств электромагнитная. Низковольтные источники питания постоянного тока. Требования и методы испытаний\"")
