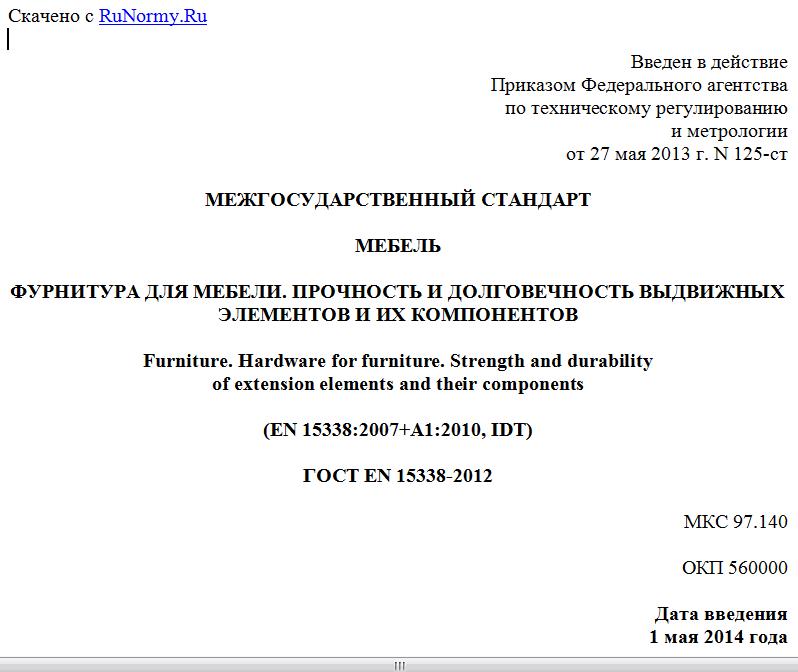

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 27 мая 2013 г. N 125-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕБЕЛЬ
ФУРНИТУРА ДЛЯ МЕБЕЛИ. ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ ВЫДВИЖНЫХ
ЭЛЕМЕНТОВ И ИХ КОМПОНЕНТОВ
Furniture. Hardware for furniture. Strength and durability
of extension elements and their components
(EN 15338:2007+A1:2010, IDT)
ГОСТ EN 15338-2012
МКС 97.140
ОКП 560000
Дата введения
1 мая 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 135 "Мебель", Государственным образовательным учреждением высшего профессионального образования "Московский государственный университет леса" на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 9 ноября 2012 г. N 53-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 мая 2013 г. N 125-ст межгосударственный стандарт ГОСТ EN 15338-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2014 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 15338:2007+A1:2010 Hardware for furniture - Strength and durability of extension elements and their components (Мебель. Фурнитура для мебели. Прочность и долговечность выступающих элементов и их компонентов).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Перевод с немецкого языка (de).
Степень соответствия - идентичная (IDT).
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает методы испытаний и требования к прочности и долговечности для всех видов выдвижных элементов и их компонентов, применяемых во всех видах мебели, за исключением раздвижных столов.
Сущность испытаний состоит в приложении нагрузок, усилий и скоростей нагружения, воспроизводящих как нормальные условия эксплуатации, так и предполагаемые нарушения правил эксплуатации.
За исключением испытания на устойчивость к коррозии, описанного в 6.4, испытания предназначены для оценки характеристик без учета материалов, вида/конструкции или способа изготовления.
Испытания на прочность и долговечность относятся только к выступающим частям и элементам крепления, например шурупам.
Испытания на прочность и долговечность проводят в испытательной раме с установленными характеристиками. Результаты испытаний можно применить в качестве руководства по функциональной пригодности изделий мебели.
Результаты испытаний распространяются только на прошедшие испытания выдвижные элементы. Данные результаты можно использовать в качестве основы для функциональной безопасности серийной продукции при условии, что прошедший испытания образец отобран из серийного производства.
Износ, а также влияние тепла и влажности не учитывают.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая его изменение).
EN 320:2011 <*> Faserplatten - Bestimmung des achsenparallelen Schraubenausziehwiderstands (Плиты древесноволокнистые. Определение сопротивления к выдергиванию шурупа параллельно его оси)
--------------------------------
<*> Действует взамен EN 320:1993
EN 323:1993 Holzwerkstoffe - Bestimmung der Rohdichte (Плиты древесные. Определение плотности)
EN ISO 6270-2 Beschichtungsstoffe - Bestimmung der gegen Feuchtigkeit - Teil 2: Verfahren zur Beanspruchung von Proben in Kondenswasserklimaten (Краски и лаки. Определение влагостойкости. Часть 2. Испытание образцов в атмосфере конденсационной воды)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 защелка: Устройство, например замок с магнитной защелкой или самозапирающимся или самооткрывающимся механизмом, удерживающим ящик на месте или возвращающим его на определенное место без дополнительных усилий.
3.2 направляющие: Выдвигающиеся и задвигающиеся части, позволяющие перемещать выдвижные ящики мебели, ящики в регистратурах медицинских и других учреждений для картотек, подставки для компьютерной и другой клавиатуры.
3.3 предельно допустимая нагрузка (M): Масса в килограммах, заявленная изготовителем, при которой выдвижной механизм отвечает требованиям прочности и долговечности.
Примечание - Предельно допустимая нагрузка на выдвижной механизм в других стандартах EN обозначается как максимально допустимая масса.
3.4 амортизационный механизм: Механизм, который плавно тормозит выдвижные элементы до полной остановки.
4 Общие условия проведения испытаний
4.1 Подготовка
Выдвижной механизм должен соответствовать инструкции по сборке. Если инструкции по монтажу, включающие указания по установке и сборке, не были предоставлены изготовителем, то необходимо выбрать самую неблагоприятную конструкцию для испытаний и указать тип сборки в протоколе испытаний. Фурнитуру следует закрепить до начала проведения испытаний. Повторное закрепление фурнитуры возможно, только если это указано в инструкции изготовителя. Если для получения наиболее неблагоприятной для испытаний конструкции необходимо изменить компоновку элементов, это должно быть указано в протоколе испытаний.
При испытаниях ряда аналогичных выдвижных механизмов необходимо испытывать самый неблагоприятный вариант.
Испытания проводят в закрытом помещении при температуре воздуха от 15 °C до 25 °C.
В случае если во время испытаний температура воздуха окажется ниже 15 °C или выше 25 °C, то максимальные и минимальные значения температуры указывают в протоколе испытаний.
Выдвижные элементы, части которых содержат гигроскопичные полимеры, такие как полиамид, выдерживают при температуре (23 +/- 5) °C в течение семи дней и подвергают кондиционированию при относительной влажности воздуха (50 +/- 5)%.
В случае изменений, не предусмотренных процедурой испытаний, испытания проводят как можно ближе к описанию, а отклонения записывают в протокол.
Перед началом испытаний проводят визуальный осмотр изделия мебели. Все выявленные дефекты регистрируются в целях исключения того, что они возникли в ходе проведения испытаний. При необходимости выполняют измерения.
4.2 Испытательное устройство
Если не указано иное, испытания могут быть проведены с помощью любого подходящего устройства, так как результаты испытаний не зависят от испытательного устройства.
Испытательное устройство не должно препятствовать деформации выступающего элемента, то есть в ходе испытаний устройство должно быть достаточно подвижным, учитывая деформацию выступающего элемента.
Нагрузочные штампы (при их наличии) должны иметь возможность поворота в направлении приложения усилия. Центр поворота должен располагаться как можно ближе к плоскости приложения нагрузки.
4.3 Прилагаемые усилия
При статических испытаниях нагрузкой усилия прикладывают достаточно медленно, чтобы динамическими нагрузками можно было пренебречь.
Если не указано иное, то усилия прикладывают в течение интервала от 10 до 15 с.
При испытаниях на долговечность усилия прикладывают со скоростью, не приводящей к чрезмерному нагреванию. Значение усилия можно заменить значениями массы. При этом применяют соотношение 10 Н = 1 кг.
4.4 Предельные отклонения
