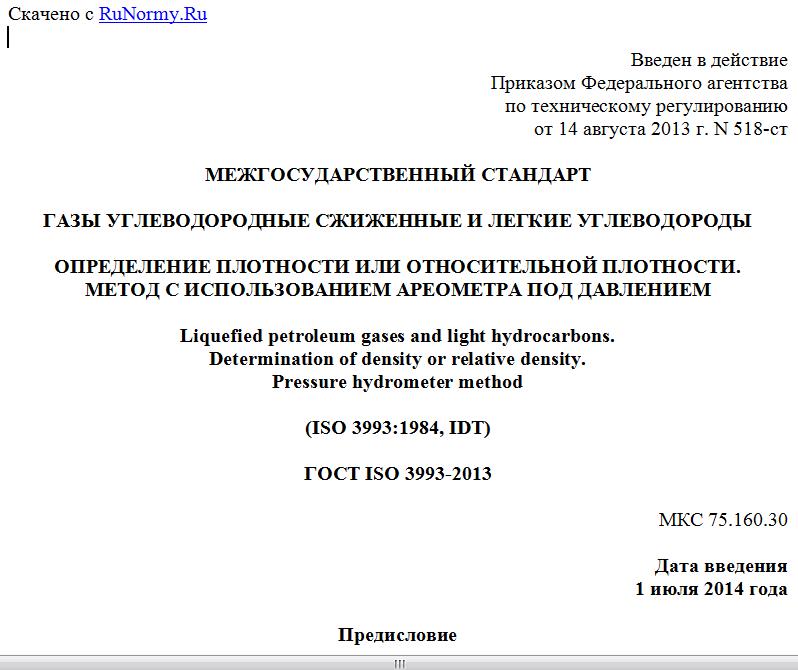

Введен в действие
Приказом Федерального агентства
по техническому регулированию
от 14 августа 2013 г. N 518-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЗЫ УГЛЕВОДОРОДНЫЕ СЖИЖЕННЫЕ И ЛЕГКИЕ УГЛЕВОДОРОДЫ
ОПРЕДЕЛЕНИЕ ПЛОТНОСТИ ИЛИ ОТНОСИТЕЛЬНОЙ ПЛОТНОСТИ.
МЕТОД С ИСПОЛЬЗОВАНИЕМ АРЕОМЕТРА ПОД ДАВЛЕНИЕМ
Liquefied petroleum gases and light hydrocarbons.
Determination of density or relative density.
Pressure hydrometer method
(ISO 3993:1984, IDT)
ГОСТ ISO 3993-2013
МКС 75.160.30
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 43-2013 от 7 июня 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Настоящий стандарт идентичен международному стандарту ISO 3993:1984 Liquefied petroleum gas and light hydrocarbons - Determination of density or relative density - Pressure hydrometer method (Сжиженный нефтяной газ и легкие углеводороды. Определение плотности или относительной плотности. Метод ареометра под давлением).
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 28 "Нефтепродукты и смазочные материалы" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Степень соответствия - идентичная (IDT)
5 Приказом Федерального агентства по техническому регулированию от 14 августа 2013 г. N 518-ст межгосударственный стандарт ГОСТ ISO 3993-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Назначение и область применения
1.1 Настоящий стандарт устанавливает метод определения плотности или относительной плотности сжиженных углеводородных газов и других легких углеводородов. Рекомендованную аппаратуру не используют для продуктов, давление паров которых при температуре испытания более 1,4 МПа <1> (14 бар) [абсолютное давление паров 1,5 МПа].
--------------------------------
<1> Единицей измерения давления по системе СИ является паскаль 1 Па = 1 Н/м2; 105 Па = 1 бар = 1,01972 кгс/см2.
Предупреждение - Следует обратить внимание на опасность, существующую при обращении со сжиженными углеводородными газами или легкими углеводородами. Необходимо строго соблюдать национальные, местные или внутренние правила техники безопасности.
1.2 В стандарте приведены альтернативные методы калибровки, однако только метод с использованием аттестованного ареометра пригоден для определения плотности для расчетов количества сжиженных углеводородных газов и других легких углеводородов при товарных поставках и учетно-расчетных операциях.
Примечание - Альтернативный метод расчета плотности сжиженных углеводородных газов по результатам газохроматографического анализа приведен в ISO 6578 <2>.
--------------------------------
<2> ISO 6578 Refrigerated hydrocarbon liquids - Static measurement - Calculation procedure (Охлажденные углеводородные жидкости. Статистическое измерение. Методика расчета).
1.3 В приложении предусмотрены случаи использования термоареометров.
2 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 плотность (density): Отношение массы жидкости к ее объему.
Чтобы выразить плотность, необходимо точно указать единицы измерения плотности и температуру, например килограммы на кубический метр или граммы на кубический сантиметр при температуре t в градусах Цельсия (см. примечание). Стандартная температура, установленная в области международной торговли нефтью и нефтепродуктами, составляет 15 °C (ISO 5024 <3>). Для метрологии и других целей может потребоваться другая температура.
--------------------------------
<3> ISO 5024 Petroleum liquids and liquefied petroleum gases - Measurement - Standard reference conditions (Нефтепродукты жидкие и сжиженные нефтяные газы. Измерение. Нормальные стандартные условия).
Примечание - В настоящем стандарте предпочтительной единицей измерения плотности является килограмм на кубический метр, также можно использовать грамм на кубический сантиметр.
2.2 относительная плотность (заменяет ранее используемый термин "удельный вес") (relative density): Отношение массы объема жидкости при температуре t1 к массе равного объема чистой воды при температуре t2, т.е. отношение плотности жидкости при температуре t1 к плотности чистой воды при температуре t2.
Чтобы выразить относительную плотность, необходимо точно указать температуру t1 и t2, например относительная плотность 60/60 °F. Стандартной температурой принята температура 15 °C. Используют также температуры 20 °C и 60 °F (t1 и t2), в качестве t1 можно использовать другую температуру.
3 Сущность метода
Аппаратуру перед заполнением испытуемой жидкостью очищают с помощью этой жидкости. Цилиндр высокого давления заполняют до такого уровня, чтобы ареометр, погруженный в цилиндр, плавал свободно. Записывают показания ареометра и температуру пробы.
4 Аппаратура
4.1 Стеклянные ареометры, градуированные в единицах плотности или относительной плотности, со шкалой соответствующего диапазона и соответствующие размерам, указанным в таблице 1.
Таблица 1
Технические характеристики ареометров
Характеристика Значение
Диапазон измерения От 500 до 580 кг/м3 От 0,500 до 0,580 г/см3
" 570 " 650 кг/м3 " 0,570 " 0,650 г/см3
Цена деления шкалы 1 кг/м3 0,001 г/см3
Цифры у каждого деления 5 или 10 кг/м3 0,005 или 0,010 г/см3
Общая длина, мм, не менее 330
Диаметр корпуса, мм От 18 до 20
Толщина стенки корпуса, мм От 0,4 до 0,6
Диаметр верхнего конца, мм От 8 до 9
Толщина стенки верхнего конца, мм От 0,3 до 0,35
Длина шкалы, мм От 110 до 130
Примечание - Информация о термоареометрах приведена в приложении.
Следует использовать аттестованные ареометры или калибровать их в соответствии с разделом 7. Поправки вносят, если погрешности шкалы превышают половину цены ее деления.
4.2 Термометр с минимальной чувствительностью 2,7 мм/1 °C (1,5 мм/1 °F), градуированный для полного погружения, размерами, соответствующими размерам цилиндра для ареометра (4.3).
Рекомендуется применять термометр STL/0,2/-15/+45, соответствующий требованиям ISO/R 653 <1>.
--------------------------------
