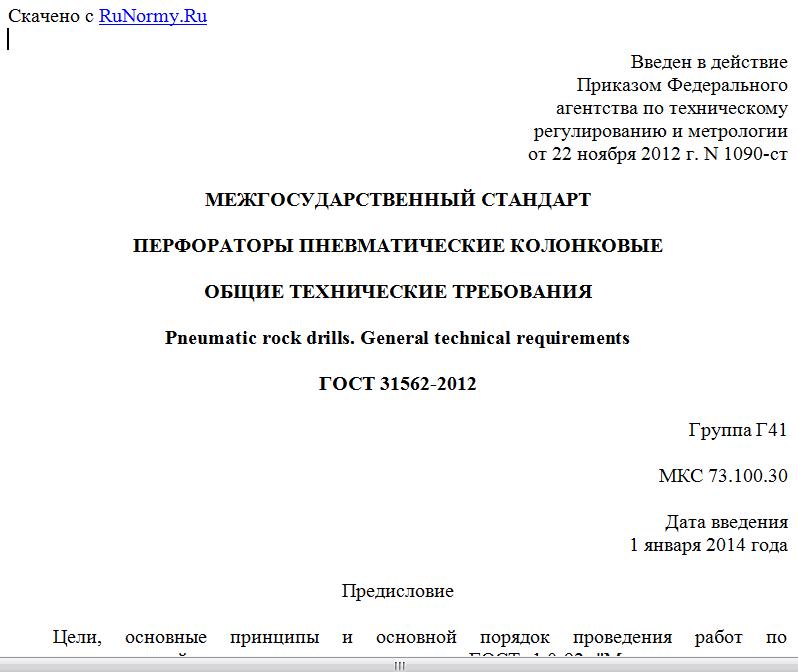

"ГОСТ 31562-2012. Межгосударственный стандарт. Перфораторы пневматические колонковые. Общие технические требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1090-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЕРФОРАТОРЫ ПНЕВМАТИЧЕСКИЕ КОЛОНКОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Pneumatic rock drills. General technical requirements

ГОСТ 31562-2012

Группа Г41

МКС 73.100.30

Дата введения
1 января 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1090-ст межгосударственный стандарт ГОСТ 31562-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 52443-2005
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на перфораторы пневматические колонковые (далее - перфораторы), предназначенные для бурения шпуров и скважин при проходке горных выработок и добыче полезных ископаемых.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 10362-76 Рукава резиновые напорные с нитяным усилением, неармированные. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 15152-69 Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний
ГОСТ 18698-79 Рукава резиновые напорные с текстильным каркасом. Технические условия
ГОСТ 21153.1-75 Породы горные. Метод определения коэффициента крепости по Протодьяконову
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Основные параметры и размеры

3.1 Основные параметры и размеры перфораторов должны соответствовать указанным в таблице 1.

Таблица 1

Основные параметры и размеры перфораторов

Наименование параметра Значение для типоразмера
70 110 150
Энергия удара, Дж, не менее 70 110 150
Частота ударов, с-1, не менее 33
Крутящий момент, Н·м, не менее 40 100 150
Номинальное давление сжатого воздуха, МПа 0,5 + 0,01
Внутренний диаметр воздушного рукава, мм 25
Внутренний диаметр водяного рукава, мм 12
Масса, кг, не более <*> 65 90 150
<*> Масса перфоратора с установленными средствами шумозащиты, без водяных коммуникаций и маслораспылителя.

3.2 Область преимущественного применения перфораторов указана в таблице 2.

Таблица 2

Область преимущественного применения перфораторов

Обозначение типоразмера Диаметр бурения, мм Глубина бурения, м Коэффициент крепости горных пород <*>, не более
70 32 - 46 15 15
110 46 - 85 25 20
150 46 - 85 25 20
<*> Коэффициент крепости горных пород - по шкале Протодьяконова. Метод определения коэффициента - по ГОСТ 21153.1.

3.3 Структура условного обозначения перфоратора

     X...X    XX     X...X     X     XXX
    ---T---   -T-   ---T---   -T-   --T--
       ¦       ¦       ¦       ¦      ¦
       ¦       ¦       ¦       ¦      L----- Обозначение настоящего
       ¦       ¦       ¦       ¦             стандарта
       ¦       ¦       ¦       ¦
       ¦       ¦       ¦       ¦             Климатическое исполнение
       ¦       ¦       ¦       ¦             перфораторов тропического
       ¦       ¦       ¦       L------------ исполнения по ГОСТ 15150
       ¦       ¦       ¦
       ¦       ¦       ¦                     Модификация (может включать
       ¦       ¦       L-------------------- одну или несколько букв)
       ¦       ¦
       ¦       L---------------------------- Обозначение типоразмера
       ¦
       L------------------------------------ Обозначение перфоратора

Примеры условного обозначения:
