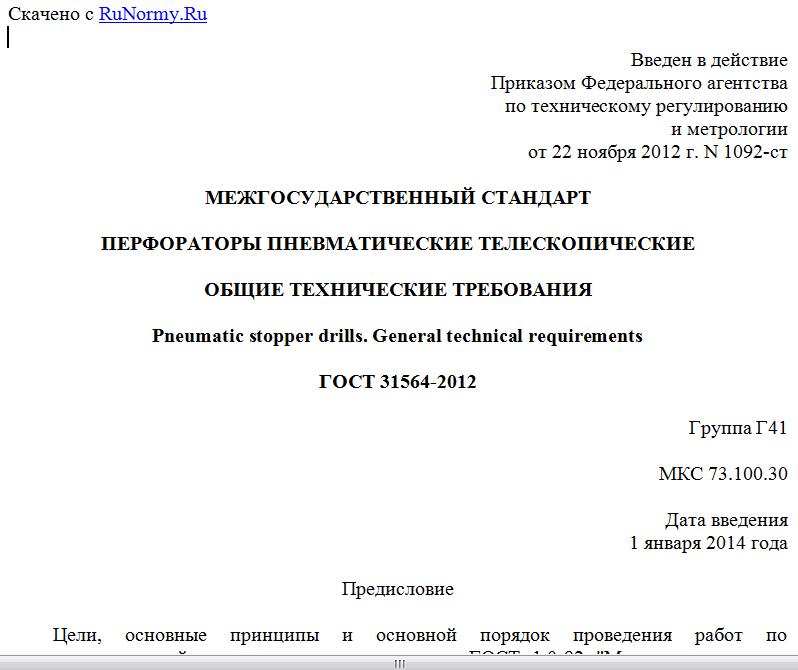

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2012 г. N 1092-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЕРФОРАТОРЫ ПНЕВМАТИЧЕСКИЕ ТЕЛЕСКОПИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Pneumatic stopper drills. General technical requirements
ГОСТ 31564-2012
Группа Г41
МКС 73.100.30
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1092-ст межгосударственный стандарт ГОСТ 31564-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Стандарт подготовлен на основе применения ГОСТ Р 52442-2005
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на пневматические телескопические перфораторы (далее - перфораторы), предназначенные для бурения восстающих шпуров и скважин при проходке горных выработок и добыче полезных ископаемых.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.012-90 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.4.002-97 Система стандартов безопасности труда. Средства защиты рук от вибрации. Технические требования и методы испытаний
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 10362-76 Рукава резиновые напорные с нитяным усилением, неармированные. Технические условия
ГОСТ 11446-75 Перфораторы переносные. Хвостовики буровых штанг и гнезда для них. Типы и размеры
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69 Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 15152-69 Единая система защиты от коррозии и старения. Изделия резиновые технические для районов с тропическим климатом. Общие требования
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-81 Шумомеры. Общие технические требования и методы испытаний
ГОСТ 18698-79 Рукава резиновые напорные с текстильным каркасом. Технические условия
ГОСТ 21153.1-75 Породы горные. Метод определения коэффициента крепости по Протодьяконову
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Основные параметры и размеры
3.1 Основные параметры и размеры перфораторов должны соответствовать указанным в таблице 1.
Таблица 1
Основные параметры и размеры перфораторов
Наименование параметра Значение для типоразмера
40 60 80
Энергия удара, Дж, не менее 40 60 80
Частота ударов, с-1, не менее 30
Крутящий момент, Н·м, не менее 21 33 52
Номинальное давление сжатого воздуха, МПа 0,5 + 0,01
Ход телескопического податчика, мм, не менее 650
Внутренний диаметр воздушного рукава, мм 25
Внутренний диаметр водяного рукава, мм 12
Масса, кг, не более <*> 38 42 48
<*> Масса перфоратора с установленными средствами шумо- и виброзащиты, без водяных коммуникаций и маслораспылителя.
3.2 Область применения перфораторов указана в таблице 2.
Таблица 2
Область применения перфораторов
Обозначение типоразмера Диаметр бурения, мм Глубина бурения, м Коэффициент крепости горных пород <*>, не более
40 32 - 40 2 12
60 40 - 46 5 14
80 46 - 85 15 20
<*> Коэффициент крепости горных пород - по шкале Протодьяконова. Метод определения коэффициента - по ГОСТ 21153.1.
3.3 Структура условного обозначения перфоратора
X...X XX X...X X XXX
--T-- -T- --T-- -T- -T-
¦ ¦ ¦ ¦ L----- Обозначение настоящего стандарта
¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ Климатическое исполнение (указывают только
¦ ¦ ¦ ¦ для перфораторов тропического исполнения
¦ ¦ ¦ L---------- по ГОСТ 15150)
¦ ¦ ¦
¦ ¦ ¦ Модификация (может включать одну или
¦ ¦ L---------------- несколько букв)
¦ ¦
