Утвержден и введен в действие
Постановлением Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2013 г. N 373-ст

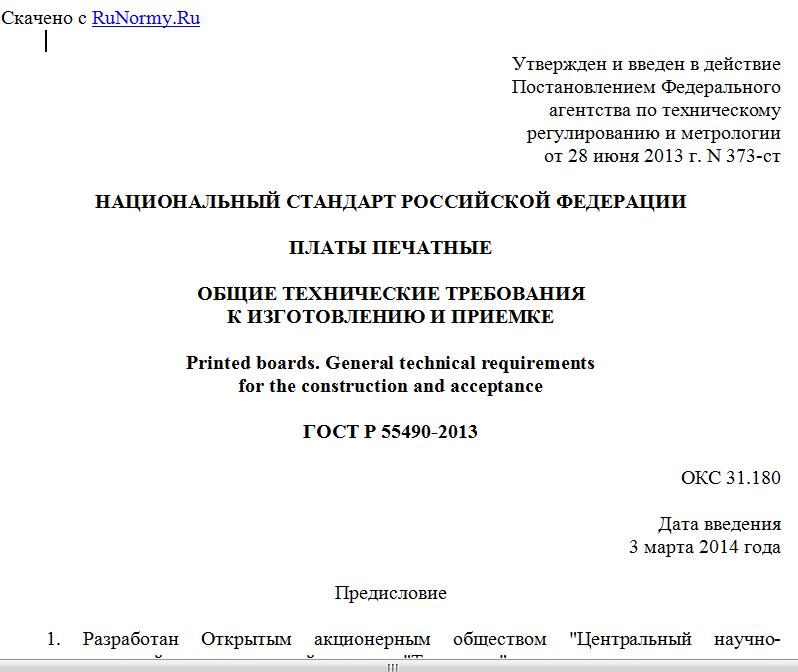

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛАТЫ ПЕЧАТНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
К ИЗГОТОВЛЕНИЮ И ПРИЕМКЕ
Printed boards. General technical requirements
for the construction and acceptance
ГОСТ Р 55490-2013
ОКС 31.180
Дата введения
3 марта 2014 года
Предисловие
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский технологический институт "Техномаш".
2. Внесен Техническим комитетом ТК 420 "Базовые несущие конструкции, сборка и монтаж электронных модулей".
3. Утвержден и введен в действие Постановлением Федерального агентства по техническому регулированию и метрологии от 28 июня 2013 г. N 373-ст.
4. Настоящий стандарт разработан с учетом основных положений международного документа IPC-6011 "Общие требования к исполнению печатных плат" (IPC-6011 "Generic performance specification for printed boards").
Степень соответствия - модифицированная (MOD).
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сравнение структуры настоящего стандарта со структурой указанного международного документа приведено в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на односторонние, двусторонние и многослойные печатные платы на жестком, гибком и гибко-жестком основании и на гибкие печатные кабели.
Стандарт устанавливает общие требования к качеству и гарантиям надежности печатных плат, а также правила, которые необходимо выполнить изготовителю при поставке печатных плат и потребителю при их приемке.
Положения настоящего стандарта разработаны для применения на территории Российской Федерации организациями и предприятиями независимо от их организационно-правовых форм и форм собственности, разрабатывающими, изготовляющими, потребляющими и заказывающими печатные платы, предназначенные для использования в радиоэлектронной и электротехнической аппаратуре и изделиях электронной техники.
Соблюдение требований, установленных настоящим стандартом, обязательно при любых объемах производства и для всех технологических методов изготовления печатных плат и печатных кабелей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 53386-2009 Платы печатные. Термины и определения (IPC-T-50 "Термины и определения по монтажу и конструированию электронных узлов", IDT)
ГОСТ Р 53432-2009 Платы печатные. Общие технические требования к производству (IPC-РС-90 "Общие требования по использованию статистического контроля технологических процессов", IDT; IPC-QL-653 "Оценка свойств оборудования, которое используется для контроля и испытания печатных плат, компонентов и материалов", IDT)
ГОСТ 23752-79 (СТ СЭВ 2742-80, СТ СЭВ 2743-80) Платы печатные. Общие технические условия
Серия стандартов ИСО 9000 Требования к системе менеджмента качества
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины с соответствующими определениями по ГОСТ Р 53386.
4. Общие положения
4.1. Назначение настоящего стандарта состоит в обеспечении оптимального исполнения условий контрактов на поставку готовой продукции.
4.2. Документация на приобретение печатных плат должна состоять из договора о покупке или контракта, эталонного чертежа или детального описания, рабочего чертежа с техническими требованиями, а также оригиналов фотошаблона или электронных баз данных в качестве приложения.
4.3. Документация на печатные платы должна содержать:
- название, децимальный номер, выпуск, лист контроля и дату прилагаемого контрольного чертежа;
- допустимые отклонения от требований настоящего стандарта, а также изменения и дополнения к настоящему стандарту, которые необходимы потребителю;
- номер печатной платы и инструкцию по маркировке;
- информацию о подготовке продукции к отправке, если она имеется;
- необходимые специальные тесты и их число.
4.4. При приемке печатных плат потребителем ему должны быть предоставлены разрешения на отклонения от требований чертежа и технических условий на печатную плату. Согласие на отклонения должно быть получено до отправки продукции потребителю. Постоянные отклонения должны быть включены в эталонный чертеж, где должна быть указана дата внесения отклонений.
4.5. В случае возникновения конфликтов между изготовителем и потребителем порядок очередности в предоставлении сведений должен быть следующим:
- утвержденная документация на покупку печатных плат;
- соответствующие технические требования;
- общие требования.
4.6. Все размеры и допуски, указанные в настоящем стандарте, применимы только для конечной продукции.
4.7. Заданные предельные величины как максимальные, так и минимальные в зависимости от указания стандарта могут округляться до долей мм (например, при указании значения 63,5; 63,50; 63,500 мм означает, что значения следует округлять до десятой, сотой и тысячной доли миллиметра соответственно).
4.8. Правила округления значений следующие: когда значение необходимо округлить на меньшее количество цифр, чем их содержится, то если первая отбрасываемая цифра меньше 5, последнюю оставшуюся цифру не изменяют, тогда как если первая отбрасываемая цифра больше 5, последнюю оставшуюся цифру увеличивают на единицу. Если первая отбрасываемая цифра равна 5, а за ней идут лишь нули, то последняя оставшаяся цифра должна округляться в сторону, если число нечетное, и оставаться без изменений, если число четное.
При этом следует руководствоваться правилом, что конечное число должно быть получено из наиболее точного доступного значения, а не путем последовательных округлений.
5. Технические требования к печатным платам
5.1. Печатные платы должны соответствовать требованиям документации на покупку печатных плат и ГОСТ 23752 с учетом указаний настоящего стандарта.
5.2. Печатные платы следует изготовлять на основе проектно-конструкторской документации. Документация на печатную плату должна включать в себя достаточное количество тестов-купонов для проведения тестирования на класс и тип, в соответствии с которыми были выпущены платы.
5.3. В целях отражения многократного увеличения сложности печатных плат, требований к эксплуатационным характеристикам и частоты технического контроля установлено 3 класса применения печатных плат:
- класс применения 1 - электронные изделия общего назначения (бытовая аппаратура). Включает в себя потребительские товары, некоторые компьютеры и компьютерную периферию. В печатных платах этого класса не имеют значения незначительные несовершенства, влияющие на внешний вид, и главным требованием является нормальное функционирование электронного блока;
- класс применения 2 - электронная продукция целевого назначения (промышленная электроника). Включает в себя средства связи, сложные промышленные компьютеры и приборы, телекоммуникационное оборудование, где требуются высокие эксплуатационные характеристики и длительное время работы. В этих изделиях бесперебойная работа является желательным, но необязательным условием. Допустимы отдельные дефекты, влияющие на внешний вид печатной платы;
- класс применения 3 - электронная продукция высокого уровня надежности. Включает в себя оборудование и изделия, где бесперебойная работа является необходимой. Вынужденный простой оборудования недопустим, оно должно функционировать, когда требуется, например в системах поддержания жизнеобеспечения или в системах управления полетами. Печатные платы данного класса используют там, где требуется высокий уровень надежности, а непрерывная работа является обязательной.
5.4. Тесты-купоны должны быть размещены в соответствии с проектной документацией или так, как об этом договорились потребитель и изготовитель, чтобы они максимально соответствовали плате при испытании. Дополнительные купоны, если это потребуется, могут быть предоставлены по усмотрению изготовителя для испытания или для контроля продукции или технологического процесса изготовления печатных плат.
Если не указано иначе, соответствующие тесты-купоны должны быть размещены согласно указаниям в документации.
5.5. Соответствие печатных плат определенным требованиям может быть определено путем испытания специальных купонов для контроля качества. Эти требования должны касаться всех купонов, образцов плат или печатных плат, подлежащих поставке, поэтому для специальных купонов должны быть заданы определенные проектные характеристики.
5.6. Изготовитель или потребитель печатных плат может создать производственные образцы печатных плат различными методами. Потребитель печатных плат несет ответственность за точность информации в базе данных, на основе которой изготовляется производственный образец, если база данных предоставляется потребителем изготовителю печатной платы.
6. Оценка качества
6.1. Эталоном для обеспечения качества при внедрении и производстве является система качества ИСО 9000.
6.2. Изготовитель печатных плат должен обеспечить соответствие печатных плат требованиям, включенным в документацию на их приобретение.
6.3. Изготовитель должен подготовить для потребителя данные по оценке своих производственных возможностей, а также источники их контроля, чтобы потребитель мог определить возможность изготовления своей печатной платы. Сбор данных и определение технического уровня производства следует проводить по
