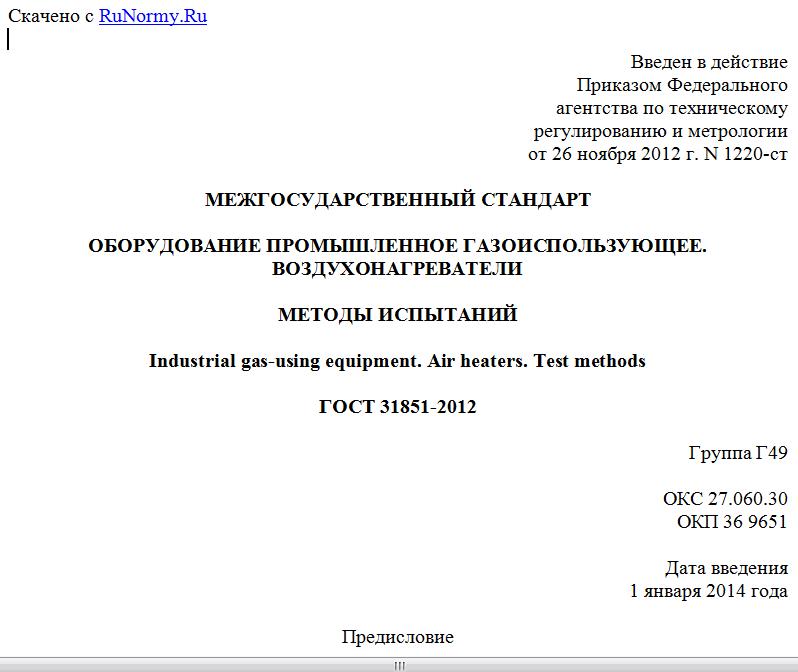

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 ноября 2012 г. N 1220-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ПРОМЫШЛЕННОЕ ГАЗОИСПОЛЬЗУЮЩЕЕ.
ВОЗДУХОНАГРЕВАТЕЛИ
МЕТОДЫ ИСПЫТАНИЙ
Industrial gas-using equipment. Air heaters. Test methods
ГОСТ 31851-2012
Группа Г49
ОКС 27.060.30
ОКП 36 9651
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 октября 2012 г. N 52)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1220-ст межгосударственный стандарт ГОСТ 31851-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 года
5 ВВЕДЕН ВПЕРВЫЕ
6 Стандарт подготовлен на основе применения ГОСТ Р 50942-96
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на газовые воздухонагреватели, предназначенные для воздушного отопления и вентиляции помещений промышленных, сельскохозяйственных и коммунальных предприятий, выработки смеси продуктов сгорания газа и воздуха для использования ее в сушильных процессах, в системах лучистого отопления, в тепловых завесах открытых проемов и т.п.
Стандарт не распространяется на бытовые воздухонагреватели, предназначенные для отопления жилых помещений.
Обязательные требования к проверке качества продукции, обеспечивающие ее безопасность для жизни и здоровья людей, изложены в 7.12, 7.14, 7.15.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 8.549-86 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм с неуказанными допусками
ГОСТ 12.1.028-80 Система стандартов безопасности труда. Шум. Определение шумовых характеристик источников шума. Ориентировочный метод
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 16842-82 Радиопомехи индустриальные. Методы испытаний источников индустриальных радиопомех
ГОСТ 21204-83 Горелки газовые промышленные. Классификация. Общие технические требования, маркировка и хранение
ГОСТ 25670-83 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками
ГОСТ 29134-91 Горелки газовые промышленные. Методы испытаний
ГОСТ 31848-2012 Оборудование промышленное газоиспользующее. Воздухонагреватели. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы термины с соответствующими определениями по ГОСТ 31848.
4. Общие положения
4.1 На испытания представляют образец воздухонагревателя и техническую документацию на него. Объем испытаний и объем представляемой технической документации устанавливают в зависимости от вида испытаний.
4.2 Воздухонагреватель испытывают на газообразном топливе, указанном в технической документации. Колебания значения числа Воббе не должны превышать +/- 5% среднего за время проведения испытаний воздухонагревателя.
4.3 Испытания воздухонагревателей проводят на стендах или в помещениях, где они эксплуатируются.
4.4 Эксплуатационные характеристики воздухонагревателя проверяют при установившемся режиме. Режим работы воздухонагревателя следует считать установившимся, если температура нагретого воздуха или смеси продуктов сгорания с воздухом на выходе из воздухонагревателя изменяется не более чем на 2 °C за 5 мин.
5. Испытательный стенд
5.1 Испытательные стенды должны обеспечить проведение измерений всех показателей воздухонагревателя, указанных в технической документации на него.
5.2 Испытательные стенды должны соответствовать требованиям Правил безопасности в газовом хозяйстве, утвержденных постановлением Госпроматомнадзора СССР от 26.12.90 г., Правил технической эксплуатации электроустановок потребителей и Правил техники безопасности при эксплуатации электроустановок потребителей, утвержденных Начальником Главгосэнергонадзора 21.12.84 г.
5.3 Участки для измерения параметров воздуха на входе и выходе воздухонагревателя, смеси продуктов сгорания газа с воздухом и продуктов сгорания, отводимых в атмосферу, должны быть оснащены штуцерами для ввода зондов, обеспечивающих измерение температуры, давления, а также отбор проб смеси продуктов сгорания газа с воздухом и продуктов сгорания для анализа объемных концентраций их компонентов.
6. Точность измерения
6.1 При испытаниях воздухонагревателей должны применяться средства измерений, обеспечивающие точность измерения размеров воздухонагревателя до 500 мм по ГОСТ 8.051 и ГОСТ 8.549 и свыше 500 мм по ГОСТ 25670.
Допускаемые погрешности измерения параметров приведены в таблице 1.
Таблица 1
Измеряемый параметр Допускаемая погрешность измерения
Масса воздухонагревателя и его узлов + 2% отн.
Расход газа +/- 2,5% отн.
Расход воздуха для горения и на нагрев +/- 2,5% отн.
Атмосферное давление +100 Па абс.
Давление:
- до 100 Па +2 Па абс.
- от 100 Па до 1 кПа +/- 10 Па абс.
- св. 1 кПа +/- 1% отн.
Температура: до 100 °C +/- 1 °C абс.
Время +/- 0,1 с абс.
Концентрация оксида углерода, водорода и метана в сухих продуктах сгорания +/- 5% отн.
Концентрация оксидов азота в сухих продуктах сгорания +/- 10% отн.
Уровень звука, уровни звукового давления в октавных полосах частот +/- 2 дБ абс.
7. Проведение испытаний
7.1 Перед началом испытаний воздухонагреватель осматривают, при этом проверяют комплектность воздухонагревателя, исправность подвижных частей, внешние дефекты и повреждения.
7.2 В зависимости от вида испытаний проверяют комплектность технической документации и ее соответствие нормативным документам на воздухонагреватель.
