Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 июля 2010 г. N 152-ст

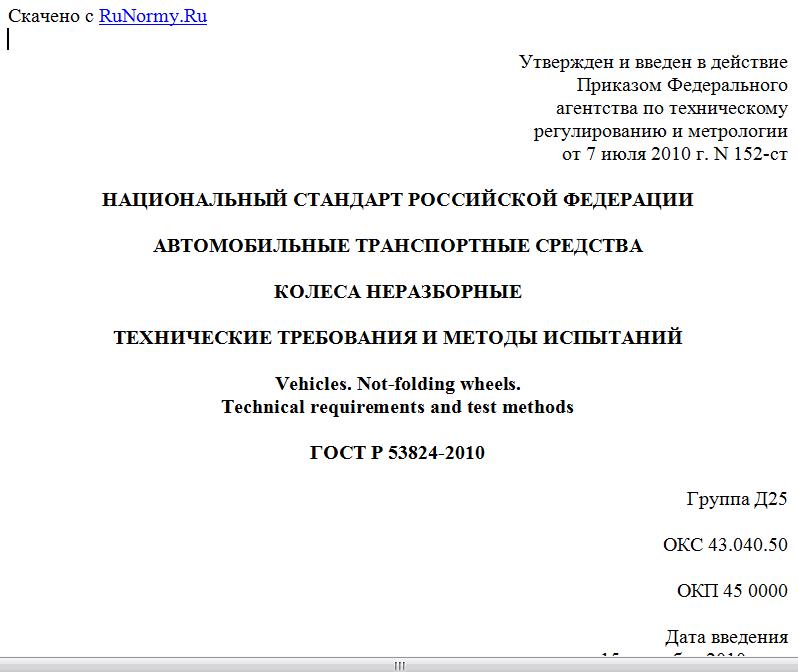

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
КОЛЕСА НЕРАЗБОРНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Vehicles. Not-folding wheels.
Technical requirements and test methods
ГОСТ Р 53824-2010
Группа Д25
ОКС 43.040.50
ОКП 45 0000
Дата введения
15 сентября 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ").
2. Внесен Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 июля 2010 г. N 152-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на стальные колеса для пневматических шин:
- на неразборные колеса с глубокими ободьями с коническими посадочными полками 5° и формой бортовых закраин B, J, K, L для автотранспортных средств (АТС) категорий <1> , , и ;
--------------------------------
<1> Определение категорий - в соответствии с ГОСТ Р 52051.
- на неразборные колеса с глубокими (с условной шириной профиля <= 9,75) и с глубокими широкими (с условной шириной профиля >= 10,5) ободьями с коническими посадочными полками 15° для колес с бескамерными шинами постоянного давления, предназначенные для АТС категорий , , , , , и ;
- на колеса с разборным ободом в части методов испытаний колес, предназначенные для АТС категорий , , , , , и .
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 50779.30-95 Статистические методы. Приемочный контроль качества. Общие требования
ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения
ГОСТ Р ИСО 2859-1-2007 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества
ГОСТ Р ИСО/ТО 8550-1-2007 Статистические методы. Руководство по выбору и применению систем статистического приемочного контроля дискретных единиц продукции в партиях. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация, основные параметры и размеры
3.1. Основные размеры профилей ободьев с коническими посадочными полками 5°, контрольных колец для измерительной рулетки должны соответствовать указанным на рисунках 1, 2 и таблицах 1, 2.
1 - ось вентильного отверстия;
2 - нестандартизованная часть обода
Рисунок 1
Таблица 1
В миллиметрах
Условное обозначение профиля обода Ширина A Бортовая закраина Посадочная полка P, не менее Монтажный ручей
B G +/- 1,0 , не менее , не более H, не менее L, не менее M, не более
Номин. Пред. откл. не менее не более
3,00B 76,0 +/- 1,0 10,0 13,0 14,1 7,5 4,5 13,0 15,0 16,0 28,0
3,50B 89,0 14,5 15,0 19,0 34,0
4,00B 101,5 19,5 45,0
4,50B 114,5 22,0
5,00B 127,0
5,50B 139,5
6,00B 152,5
3J 89,0 17,3 13,0 16,0 28,0
101,5 15,0 19,0 34,0
4J 101,5
114,5
5J 127,0
139,5
6J 152,5 +/- 1,5
165,0
7J 178,0
190,5
8J 203,0
216,0 11,0 15,0 9,5 6,5 17,3
9J 228,5 17,5 45,0
241,5 19,5 22,0
10J 254,0
266,5
11J 279,5 +/- 2,0
292,0
12J 305,0
317,5
13J 330,0
343,0
14J 355,5
Рисунок 2
Таблица 2
В миллиметрах
Условное обозначение номинального диаметра обода Номинальный диаметр обода D +/- 0,4 Диаметр контрольного кольца Длина окружности
10 253,2 251,87 791,3
12 304,0 302,67 950,9
13 329,4 328,07 1030,7
14 354,8 353,47 1110,2
