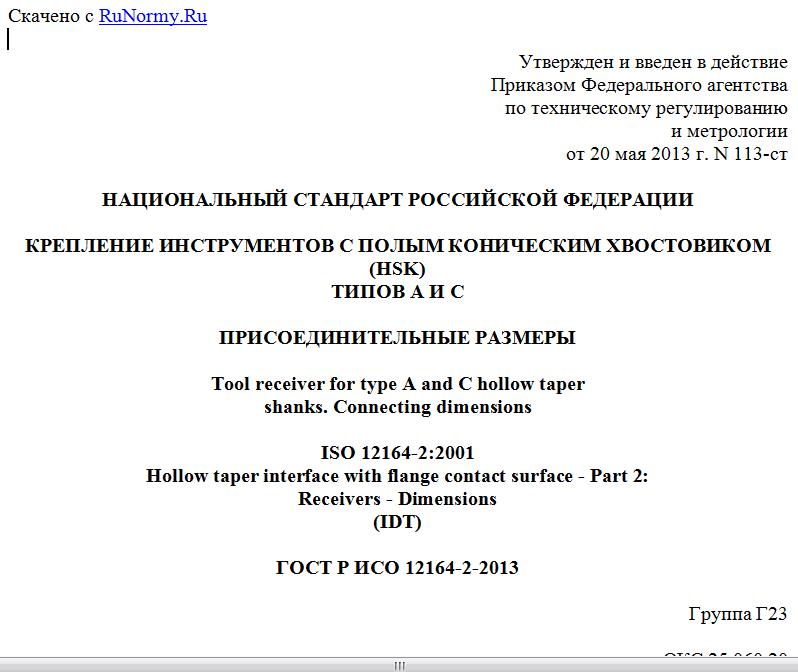

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 мая 2013 г. N 113-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕПЛЕНИЕ ИНСТРУМЕНТОВ С ПОЛЫМ КОНИЧЕСКИМ ХВОСТОВИКОМ (HSK)
ТИПОВ A И C
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Tool receiver for type A and C hollow taper
shanks. Connecting dimensions
ISO 12164-2:2001
Hollow taper interface with flange contact surface - Part 2:
Receivers - Dimensions
(IDT)
ГОСТ Р ИСО 12164-2-2013
Группа Г23
ОКС 25.060.20
ОКП 39 2800
Дата введения
1 июля 2014 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 мая 2013 г. N 113-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12164-2:2001 "Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 2. Ресиверы. Размеры" (ISO 12164-2:2001 "Hollow taper interface with flange contact surface - Part 2: Receivers - Dimensions").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующий ему национальный стандарт Российской Федерации и действующий в этом качестве межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51726-2001.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на присоединительные размеры посадочного гнезда для крепления инструментов с полым коническим хвостовиком (HSK) с прилеганием по плоскости фланца к торцу шпинделя токарных, сверлильных, фрезерных и шлифовальных станков.
Настоящий стандарт распространяется на два типа посадочного гнезда: тип A - для автоматической смены инструмента и тип C - для ручной смены инструмента. Ручную смену инструмента осуществляют через отверстия в посадочных гнездах обоих типов и хвостовике инструмента.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также силой трения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101 <*> Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101, Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
--------------------------------
<*> Использована редакция пересмотренного ИСО 1101:1983.
ИСО 1101:1983 заменен на ИСО 1101:2004.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ИСО 2768-1:1989 Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040:1990 <**> Чертежи технические. Размеры и допуски на конические элементы (ISO 3040:1990, Technical drawings - Dimensioning and tolerancing - Cones)
--------------------------------
<**> ИСО 3040:1990 заменен на ИСО 3040:2009.
Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ИСО 12164-1 Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 1. Хвостовики. Размеры (ISO 12164-1, Hollow taper interface with flange contact surface - Part 1: Shanks - Dimensions).
3. Размеры
3.1. Основные размеры
Размеры посадочного гнезда для полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка для автоматической смены инструмента приведены на рисунке 1 и в таблице 1, для ручной смены инструмента - на рисунке 2 и в таблице 2.
1 - плоскость расположения режущей кромки <b>;
2 - поводок <c>
--------------------------------
<a> При съемном поводке коническое отверстие может быть выполнено на всей длине l1.
<b> Расположение режущей кромки для праворежущих инструментов с одной режущей кромкой.
<c> Поводок может быть изготовлен вместе с посадочным гнездом или съемным.
<d> Невыпуклый.
Рисунок 1
Таблица 1
В миллиметрах
Номинальный размер 32 40 50 63 80 100 125 160
b1 +/- 0,05 6,8 7,8 10,3 12,3 15,8 19,78 24,78 29,78
d1, не менее 32 40 50 63 80 100 125 160
d2 23,998 29,998 37,998 47,998 59,997 74,997 94,996 119,995
d3 <a> 17 21 26 34 42 53 67 85
d4 <b> + 0,1 23,28 29,06 36,85 46,53 58,1 72,6 92,05 116,1
d5 + 0,2 23,8 29,6 37,5 47,2 58,8 73,4 93 118
l1 + 0,2 16,5 20,5 25,5 33 41 51 64 81
l2 3,2 4 5 6,3 8 10 12,5 16
l3 + 0,2 11,4 14,4 17,9 22,4 28,4 35,4 44,4 57,4
l4 + 0,2 13,4 16,9 20,9 26,4 32,4 40,4 51,4 64,4
l5 0,8 0,8 1 1 1,5 1,5 2 2
l6 + 0,1 1 1 1,5 1,5 2 2 2,5 2,5
l7 +/- 0,1 2 2 2 2,5 3 3 3 4
r1 <c> -0,05 1,5 2 2,5 3 4 5 6 8
t 0,0015 0,0015 0,002 0,002 0,0025 0,003 0,0035 0,0035
<a> Зависит от применяемой системы зажима. <b> См. сноску "a" к рисунку 1. <c> r1 - по касательной к b1 и d4.
