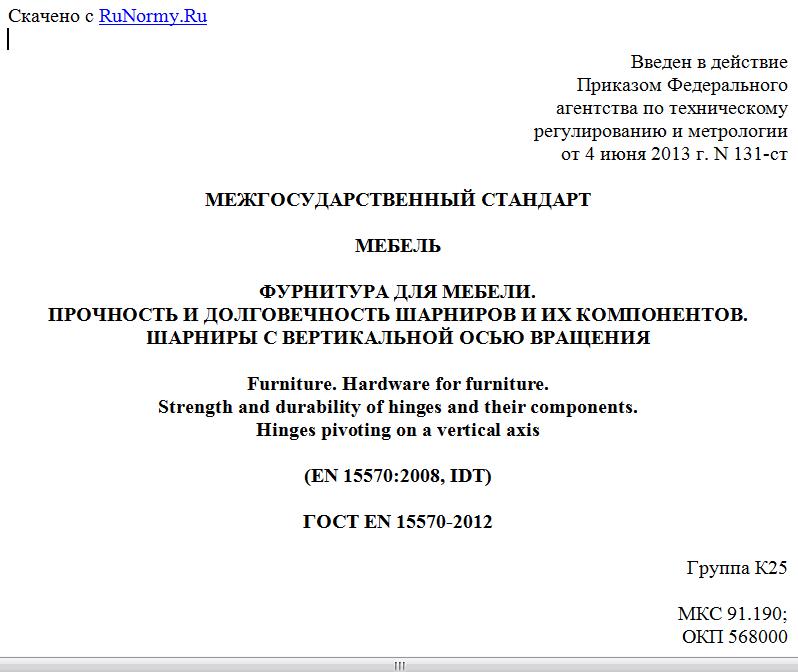

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 июня 2013 г. N 131-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕБЕЛЬ
ФУРНИТУРА ДЛЯ МЕБЕЛИ.
ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ ШАРНИРОВ И ИХ КОМПОНЕНТОВ.
ШАРНИРЫ С ВЕРТИКАЛЬНОЙ ОСЬЮ ВРАЩЕНИЯ
Furniture. Hardware for furniture.
Strength and durability of hinges and their components.
Hinges pivoting on a vertical axis
(EN 15570:2008, IDT)
ГОСТ EN 15570-2012
Группа К25
МКС 91.190;
ОКП 568000
Дата введения
1 мая 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен ГОУ ВПО "Московский государственный университет леса" на основе собственного аутентичного перевода на русский язык европейского стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 9 ноября 2012 г. N 53-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
4. Настоящий стандарт идентичен европейскому стандарту ЕН 15570:2008. Перевод осуществлен с немецкого языка (de) по тексту EN 15570:2008 (D) " - Festigkeit und Dauerhaltbarkeit von Scharnieren und deren Komponenten - Scharniere mit vertikaler Drehachse".
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 4 июня 2013 г. N 131-ст межгосударственный стандарт ГОСТ EN 15570-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2014 г.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт определяет методы испытаний и требования к прочности и долговечности всех видов шарниров с вертикальной осью вращения, а также их комплектующих для различных областей применения.
Во время испытаний применяют нагрузки, усилия и скорости, которые моделируют как обычное функциональное применение, так и предполагаемое нарушение правил эксплуатации.
Испытания применяют для оценки характеристик без учета материала, вида, конструкции или способа производства, кроме испытаний на устойчивость к коррозии (см. 6.4).
Испытания на прочность и долговечность относятся только к шарнирам и частям для крепления, например к монтажным щитам и винтам.
Испытания на прочность и долговечность проводят в испытательной раме с заданными характеристиками. Результаты испытаний можно применить в качестве руководства по функциональной пригодности изделий мебели.
Результаты испытаний распространяются только для протестированных шарниров. Данные результаты можно использовать в качестве основы для функциональной пригодности серийных моделей, но при условии, что прошедшая испытания модель действительно является серийной.
При испытаниях не учитывают износ, а также влияние тепла и влажности, кроме испытания на устойчивость к коррозии.
Приложение A представляет систематизированную информацию о продукции.
Приложение B определяет нагрузки и циклы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие европейские стандарты <1>.
--------------------------------
<1> Оригиналы европейских стандартов можно заказать в национальных организациях по стандартизации. Для пользователей Российской Федерации оригиналы (переводы) европейских стандартов можно получить во ФГУП "Стандартинформ" Росстандарта, а информацию о соответствии национальных стандартов Российской Федерации европейским стандартам - в Приложении ДА.
При датированных ссылках действительным считается только данное издание, а при недатированных - последняя редакция использованного стандарта с учетом всех изменений.
EN 320:2011 <*>. Faserplatten - Bestimmung des achsenparallelen Schraubenausziehwiderstands (Плиты древесно-волокнистые. Определение сопротивления на извлечение винта параллельно его оси)
--------------------------------
<*> Действует взамен ЕН 320:1993.
(EN 323:1993. Holzwerkstoffe - Bestimmung der Rohdichte (Плиты древесные. Определение плотности)
EN ISO 6270-2. Beschichtungsstoffe - Bestimmung der gegen Feuchtigkeit - Teil 2: Verfahren zur Beanspruchung von Proben in (Определение влагостойкости. Часть 2. Испытания образцов в атмосфере конденсационной воды).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Защелка: устройство, удерживающее дверь на месте или перемещающее ее на определенное место без дополнительного усилия, например замок с магнитной защелкой или самозапирающимся или самооткрывающимся механизмом.
3.2. Амортизационный механизм: механизм, который тормозит движение двери.
4. Общие условия проведения испытаний
4.1. Подготовка
Монтаж, установку и регулировку шарниров проводят в соответствии с инструкциями.
Если инструкции по монтажу, включающие указания по установке и сборке, не предоставлены производителем, то необходимо выбрать самую неблагоприятную конструкцию для испытаний и указать тип сборки в протоколе испытаний. Фурнитура, установленная до испытаний, может быть закреплена повторно, если это указано производителем в инструкциях. Если в конструкцию должны быть внесены изменения, такие, чтобы сделать ее неблагоприятной для условий испытаний, то это должно быть указано в протоколе испытаний.
Испытания следует проводить в закрытом помещении при температуре воздушной среды от 15 °C до 25 °C.
В случае если во время испытаний температура воздуха будет ниже 15 °C или выше 25 °C, то максимальные и минимальные значения температуры необходимо указать в протоколе испытаний.
Фурнитура, которая содержит гигроскопичные полимеры, такие как полиамид, должна быть выдержана при температуре (23 +/- 5) °C в течение семи дней до проведения испытаний и подвергнута кондиционированию с относительной влажностью воздуха (50 +/- 5)%.
Примечание. Для ускорения процесса кондиционирования следует руководствоваться следующими требованиями [1].
При выполнении не предусмотренных изменений в ходе проведения испытаний, их фиксирование и отклонения от последовательности проведения испытаний отмечают в протоколе.
Перед началом испытаний шарниры и их компоненты подвергают визуальному осмотру. Все выявленные дефекты фиксируют в целях исключения их возникновения во время проведения последующих испытаний. При необходимости выполняют измерения.
4.2. Испытательное устройство
Если не указано иное, то испытания могут быть проведены с любым соответствующим устройством, так как результаты не зависят от оборудования для испытаний.
Оборудование для испытаний не должно препятствовать деформации испытуемой двери, то есть устройство должно быть достаточно подвижным в ходе испытаний, учитывая деформацию двери.
4.3. Прилагаемые усилия
При статических прочностных испытаниях тестовые нагрузки прикладывают достаточно медленно, чтобы динамическими нагрузками можно было пренебречь.
Если не указано иное, то усилия прикладывают в интервале от 10 до 15 с.
