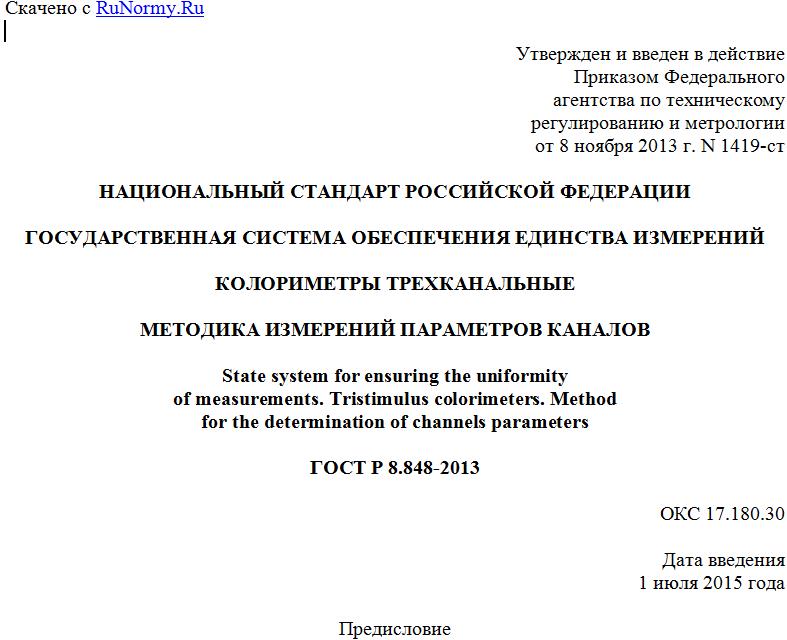

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1419-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
КОЛОРИМЕТРЫ ТРЕХКАНАЛЬНЫЕ
МЕТОДИКА ИЗМЕРЕНИЙ ПАРАМЕТРОВ КАНАЛОВ
State system for ensuring the uniformity
of measurements. Tristimulus colorimeters. Method
for the determination of channels parameters
ГОСТ Р 8.848-2013
ОКС 17.180.30
Дата введения
1 июля 2015 года
Предисловие
1. РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ")
2. ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206, ПК 206.10 "Эталоны и поверочные схемы в области оптических и оптико-физических измерений"
3. УТВЕРЖДЕН И ВВЕДЕН в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1419-ст
4. В настоящем стандарте реализованы нормы Федерального закона "Об обеспечении единства измерений", Закона Российской Федерации "О защите прав потребителей"
5. ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт распространяется на трехканальные колориметры, предназначенные для измерений координат цвета источников света в режиме освещенности, и устанавливает методику измерений параметров каналов.
Стандарт не распространяется на колориметры со встроенным источником излучения и колориметры, предназначенные для измерения цветовых характеристик отражающих и прозрачных материалов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7601-78 Физическая оптика. Термины, буквенные обозначения и определения основных величин
ГОСТ 7721-89 Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 26148-84 Фотометрия. Термины и определения
ГОСТ Р 8.850-2013 Государственная система обеспечения единства измерений. Характеристики люксметров и яркомеров. Общие положения
ГОСТ Р 54500.1-2011 Неопределенность измерения. Часть 1. Введение в руководства по неопределенности измерения
ГОСТ Р 54500.3-2011 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 7601, ГОСТ 26148, а также следующие термины с соответствующими определениями:
3.1. колориметрия: Наука о методах измерения и количественного выражения цвета.
3.2. трехканальный колориметр: Прибор для измерения координат цвета с использованием широкополосных входных каналов.
3.3. фотодетектор: Прибор, в котором падающее оптическое излучение производит измеряемое физическое воздействие.
3.4. колориметрическая головка: Часть колориметра, состоящая из фотодетектора и фильтра для спектральной и пространственной коррекции чувствительности фотодетектора.
3.5. характеристика спектральной чувствительности : Чувствительность фотодетектора как функция длины волны.
4. Условия проведения измерений
При выполнении измерений соблюдают следующие условия:
- температура окружающего воздуха . . . . . . (25 +/- 2) °C;
- относительная влажность . . . . . . . . . . (65 +/- 20)%;
- атмосферное давление . . . . . . . . . . . . (101 +/- 4) кПа.
Отклонения напряжения должны быть +/- 5% при питании от сети и +/- 10% при питании от батареек.
При выполнении измерений следует исключить влияние на колориметр магнитных полей.
Расстояние, на котором колориметр следует беречь от интенсивного оптического излучения, должно быть указано изготовителем.
5. Колориметры
Схематическое изображение колориметра с использованием измерений освещенности представлено на рисунке 1.
1 - освещаемое входное окно; 2 - фотодетекторы; 3 - входные
каналы; 4 - усилитель, мультиплексор, аналого-цифровой
преобразователь; 5 - выходные каналы (X, Y, Z);
6 - цифровой дисплей
Рисунок 1 - Схематическое изображение колориметра
Два входных канала для координаты X регистрируют отдельно коротковолновую и длинноволновую части функции сложения цветов , которая имеет минимум при длине волны , то есть .
Для упрощения определения расстояния при измерениях положение приемной поверхности прибора указывается на его корпусе.
6. Поверка (калибровка) колориметра
6.1. Общие положения
Координаты цвета (X, Y, Z) и соответствующие координаты цветности (x, y, z) рассчитывают из функций сложения цветов , , и функции относительного спектрального распределения энергии источника излучения по формулам:
, x = X/(X + Y + Z), (1)
, y = Y/(X + Y + Z), (2)
, z = 1 - x - y. (3)
Трехканальную головку освещают источником типа A. Измеряют фототок (или напряжение) для каждой координаты цветности (Vx, Vy, Vz соответственно). Координаты цвета X, Y, Z определяют умножением значений фототока на калибровочные коэффициенты (cx, cy, cz соответственно), которые определяют из уравнения (4) при условии, что y-канал работает как люксметр и измеряет значение освещенности EА:
. (4)
6.2. Проведение измерений
Для измерений используют эталонный источник излучения типа A по ГОСТ 7721. Колориметры, предназначенные для измерений только определенных типов источников излучения, могут быть поверены (калиброваны) по источнику излучения типа А, имеющему относительное спектральное распределение энергии излучения, близкое к измеряемому источнику излучения.
Эталонный источник излучения и колориметрическую головку располагают на одной оптической оси, присоединяют к соответствующему источнику питания и достигают температурного равновесия перед началом измерений. Температура фотодетектора в процессе измерений должна быть стабильной.
При проведении поверки (калибровки) колориметра излучение от источника направляют перпендикулярно приемной поверхности фотодетектора.
Относительное спектральное распределение эталонного источника излучения представляют в табличной форме. Для определения средних значений и стандартного отклонения используют не менее 10 наборов значений с каждого выходного канала колориметра. При использовании колориметра с тремя независимыми фотодетекторами показания снимают одновременно со всех каналов. При использовании колориметра с одним фотодетектором каждое из трех показаний прибора снимают в возможно короткое время.
Периодичность поверки (калибровки) устанавливается при утверждении типа средства измерений в соответствии с [1].
Для сохранения надежности измерений в лаборатории необходимо иметь собственный калибровочный стандарт. Колориметр периодически калибруют с помощью калибровочного стандарта в период между поверками, а также до и после отправки прибора на поверку (калибровку).
Неопределенность измерений при поверке (калибровке) колориметра состоит из неопределенности измерений колориметра и неопределенности, связанной с калибровочным стандартом. Значения неопределенности из сертификата на калибровочный стандарт включают в бюджет неопределенностей колориметра.
