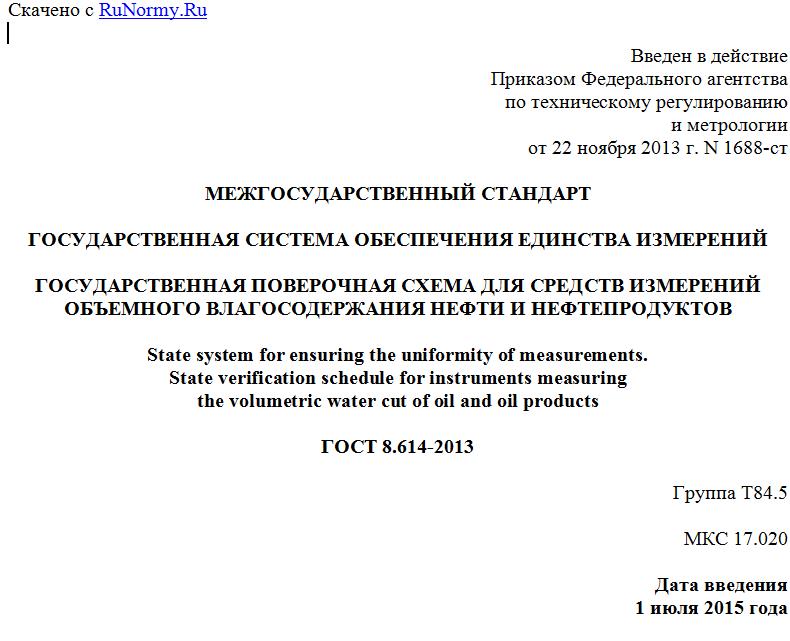

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1688-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ОБЪЕМНОГО ВЛАГОСОДЕРЖАНИЯ НЕФТИ И НЕФТЕПРОДУКТОВ
State system for ensuring the uniformity of measurements.
State verification schedule for instruments measuring
the volumetric water cut of oil and oil products
ГОСТ 8.614-2013
Группа Т84.5
МКС 17.020
Дата введения
1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 024 "Метрологическое обеспечение добычи и учета углеводородов"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. N 43)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
(Поправка)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1688-ст межгосударственный стандарт ГОСТ 8.614-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
5 ВЗАМЕН ГОСТ 8.190-76
6 ИЗДАНИЕ (февраль 2019 г.) с Поправкой (ИУС 8-2015)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений объемного влагосодержания нефти и нефтепродуктов (рисунок А.1) и устанавливает назначение государственного специального эталона единицы объемного влагосодержания нефти и нефтепродуктов, в процентах, комплекс основных средств измерений, входящих в его состав, основные метрологические параметры эталона и порядок передачи единицы объемного влагосодержания нефти и нефтепродуктов от первичного специального эталона с помощью эталонов 1-го и 2-го разрядов рабочим средствам измерений с указанием погрешностей и основных методов.
2 Эталоны
2.1 Государственный первичный специальный эталон
2.1.1 Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы объемного влагосодержания нефти и нефтепродуктов, передачи единицы с помощью компаратора установкам для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов - рабочим эталонам 1-го и 2-го разрядов, передачи единицы непосредственным сличением эталонным влагомерам - рабочим эталонам 1-го и 2-го разрядов, и рабочим средствам измерений в целях обеспечения единства измерений.
2.1.2 В основу измерений объемного влагосодержания нефти и нефтепродуктов должна быть положена единица, воспроизводимая указанным государственным эталоном.
2.1.3 Государственный первичный специальный эталон состоит из:
системы глубокой осушки нефти;
системы контроля осушки и оценки остаточного влагосодержания;
средств измерений параметров качества осушенной нефти и воды;
системы и средств дозирования воды и осушенной нефти;
устройства для диспергирования воды в нефти.
2.1.4 Диапазон значений объемного влагосодержания нефти и нефтепродуктов, воспроизводимых эталоном, составляет 0,01% ... 99,90%.
2.1.5 Государственный первичный специальный эталон обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим:
в диапазоне 0,01% ... 0,10% 1·10-3%;
в диапазоне 0,1% ... 10,0% 1,8·10-3%;
в диапазоне 10% ... 60% 2,2·10-3%;
в диапазоне 60,0% ... 99,9% 4,3·10-3%,
при неисключенной систематической погрешности , не превышающей:
в диапазоне 0,01% ... 0,10% 3·10-3%;
в диапазоне 0,1% ... 10,0% 1,14·10-2%;
в диапазоне 10% ... 60% 2,86·10-2%;
в диапазоне 60,0% ... 99,9% 5,73·10-2%.
2.1.6 Для воспроизведения единицы объемного влагосодержания нефти и нефтепродуктов с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.
2.1.7 В качестве компаратора для передачи единицы используют средство измерений объемного влагосодержания нефти и нефтепродуктов, обладающее стабильными характеристиками.
2.2 Рабочие эталоны
2.2.1 В качестве рабочих эталонов 1-го разряда применяют установки для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов, а также эталонные влагомеры.
2.2.2 Пределы допускаемых значений абсолютной погрешности рабочих эталонов 1-го разряда от 0,01% до 0,10% объемной доли воды в зависимости от значения влагосодержания.
2.2.3 В качестве рабочих эталонов 2-го разряда применяют установки для поверки и калибровки средств измерений объемного влагосодержания нефти и нефтепродуктов, а также эталонные влагомеры.
2.2.4 Пределы допускаемых значений абсолютной погрешности рабочих эталонов 2-го разряда от 0,02% до 0,50% объемной доли воды в зависимости от значения влагосодержания.
2.2.5 Рабочие эталоны 1-го разряда применяют для передачи единицы объемного влагосодержания нефти и нефтепродуктов рабочим эталонам 2-го разряда с помощью компаратора или непосредственными сличениями, а также рабочим средствам измерений непосредственными сличениями.
2.2.6 Рабочие эталоны 2-го разряда применяют для передачи единицы объемного влагосодержания нефти и нефтепродуктов рабочим средствам измерений методом непосредственных сличений.
3 Рабочие средства измерений
3.1 В качестве рабочих средств измерений применяют влагомеры для нефти и нефтепродуктов.
3.2 Пределы допускаемых погрешностей рабочих средств измерений составляют от 0,05% до 2,50% в зависимости от значения влагосодержания.
3.3 Соотношение пределов допускаемых погрешностей рабочих эталонов и рабочих средств измерений должно быть не менее 1:2 при любом значении влагосодержания из диапазона измерений.
Приложение А
(обязательное)
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ОБЪЕМНОГО ВЛАГОСОДЕРЖАНИЯ НЕФТИ И НЕФТЕПРОДУКТОВ
