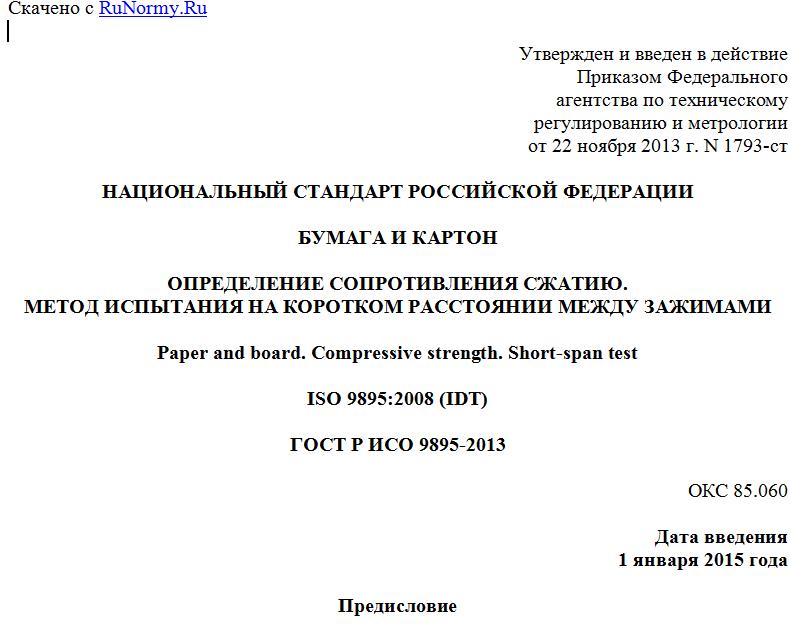

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1793-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БУМАГА И КАРТОН
ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ СЖАТИЮ.
МЕТОД ИСПЫТАНИЯ НА КОРОТКОМ РАССТОЯНИИ МЕЖДУ ЗАЖИМАМИ
Paper and board. Compressive strength. Short-span test
ISO 9895:2008 (IDT)
ГОСТ Р ИСО 9895-2013
ОКС 85.060
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Центральный научно-исследовательский институт бумаги" (ОАО "ЦНИИБ") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 157 "Древесная масса. Бумага, картон и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1793-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9895:2008 "Бумага и картон. Определение сопротивления сжатию. Метод испытания на коротком расстоянии между зажимами" (ISO 9895:2008 "Paper and board - Compressive strength - Short-span test").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения сопротивления сжатию бумаги и картона в машинном и поперечном направлениях при испытании на приборе с коротким расстоянием между зажимами. Стандарт распространяется на бумагу и картон, которые используют для изготовления упаковочных материалов, например, гофрированного картона, и упаковок.
Метод настоящего стандарта рекомендуется для испытания бумаги и картона массой 1 м2 от 100 до 400 г/м2.
Примечания
1 Метод настоящего стандарта не используют для определения деформации при разрыве образца продукции (обоснование - см. приложение B).
2 При испытании лабораторных отливок бумажной массы следует руководствоваться стандартом [1].
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты <*>:
ИСО 186 Бумага и картон. Отбор проб для определения среднего качества (ISO 186, Paper and board - Sampling to determine average quality)
ИСО 187 Бумага, картон и целлюлоза. Стандартная атмосфера для кондиционирования и испытания и методика контроля за атмосферой и условиями кондиционирования образцов (ISO 187, Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples)
ИСО 536 Бумага и картон. Определение массы (ISO 536, Paper and board - Determination of grammage)
--------------------------------
<*> Для недатированных ссылок используют последнее издание стандарта, включая все изменения и поправки.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 сопротивление сжатию (compressive strength): Максимальное усилие, которое выдерживает образец бумаги или картона до разрыва под действием сжимающего усилия, приложенного параллельно плоскости образца, помещенного на коротком расстоянии между сжимающими поверхностями, деленное на ширину образца.
Примечание - Результат выражают в килоньютонах на метр.
3.2 индекс сопротивления сжатию (compressive index): Сопротивление сжатию, деленное на массу образца бумаги или картона площадью 1 м2.
Примечание - Результат выражают в килоньютон-метрах на килограмм.
4 Сущность метода
Сущность метода настоящего стандарта заключается в определении максимальной сжимающей силы, при которой происходит разрыв образца бумаги или картона в виде полоски шириной 15 мм, помещенный между двумя зажимами, расположенными на расстоянии 0,70 мм друг от друга.
5 Аппаратура
5.1 Прибор для испытания бумаги и картона на сжатие с коротким расстоянием между зажимами (0,70 мм), сдвигающимися между собой при проведении испытания и зажимающими испытуемый образец в виде полоски шириной 15 мм, помещенный в продольном направлении между зажимами, как показано на рисунке 1.
C1 и C2 - зажимы; M1 и M2 - подвижные губки;
S1 и S2 - неподвижные губки; T - испытуемый
образец бумаги или картона
Рисунок 1 - Зажимы прибора
Каждый зажим C1 и C2 включает неподвижные губки S1 и S2 и подвижные губки M1 и M2. Зажимы должны быть длиной 30 мм.
Поверхность зажимов должна иметь большой коэффициент трения. Зажимы должны удерживать испытуемый образец в нужном положении по всей его ширине под действием постоянного сжимающего усилия (2300 +/- 500) Н.
Поверхности неподвижных губок зажимов должны быть расположены в одной плоскости относительно друг друга и находиться по одну сторону испытуемого образца. Поверхности подвижных губок зажимов также должны находиться в одной плоскости относительно друг друга и быть параллельными по отношению к неподвижным губкам.
Технические требования к зажимам прибора приведены в приложении A.
При проведении испытания первоначальное расстояние между зажимами должно быть (0,70 +/- 0,05) мм, а скорость сближения зажимов - (3 +/- 1) мм/мин.
Прибор должен иметь градуированную шкалу для измерения силы сжатия с относительной погрешностью не более +/- 1% в пределах от 10% до 100% полного диапазона шкалы прибора, а также индикатор измеряемой силы сжатия.
Прибор должен иметь устройство для калибровки датчика прилагаемой силы сжатия с использованием гирь известной массы или калиброванных тензометров.
Прибор должен иметь индикатор силы, сжимающей образец, выражаемой в ньютонах.
5.2 Устройство для нарезания испытуемых образцов бумаги или картона требуемых размеров с ровными и параллельными кромками.
6 Калибровка
Регулярно проводят калибровку прибора, используя калиброванные по массе гири или тензометры. Гири или тензометры выбирают таким образом, чтобы можно было проверить весь диапазон измерений сжимающей силы в любой точке шкалы прибора.
Погрешность измерения в любой точке шкалы не должна превышать +/- 1% показания прибора в пределах от 10% до 100% полного диапазона шкалы.
В случае превышения допускаемой погрешности проводят регулировку прибора согласно инструкции изготовителя.
7 Отбор проб
Если испытания проводят для оценки среднего качества продукции в партии, то отбирают образцы в соответствии с ИСО 186. Количество листов пробы продукции, отбираемых от партии, должно быть не менее 5, чтобы из них можно было нарезать не менее 20 испытуемых образцов. Если партия состоит из продукции разной массы 1 м2 или разных типов, видов, марок, то в выборке должны быть представлены типы всей испытуемой продукции.
8 Кондиционирование
Испытуемые образцы кондиционируют в соответствии с ИСО 187.
9 Подготовка образцов для испытания
Подготовку образцов для испытания проводят в тех же атмосферных условиях, в которых проводят кондиционирование листов пробы. От неповрежденных участков листов пробы отрезают испытуемые образцы в виде полосок длиной не менее 70 мм и шириной (15,0 +/- 0,1) мм. При определении сопротивления сжатию в машинном направлении длинная сторона образца должна быть параллельной машинному направлению, а при определении сопротивления сжатию в поперечном направлении - поперечному направлению образца.
От каждого листа пробы вырезают образцы в количестве, достаточном для проведения не менее 20 испытаний образцов в каждом направлении.
Данное испытание очень чувствительно к изменению содержания влаги в образцах. В связи с этим при подготовке образцов следует соблюдать особые условия. Необходимо избегать непосредственного контакта образцов с руками испытателя. Образцы следует держать вдали от источников влаги, тепла, прямого освещения, потоков воздуха и других объектов, которые могут влиять на влажность образцов. Необходимо контролировать, чтобы зажимы прибора не подвергались тепловому воздействию ламп, моторов и т.д.
Испытанию подвергают не менее 20 образцов бумаги или картона в каждом направлении.
Свободный участок образца должен быть (0,70 x 15,0) мм.
10 Проведение испытания
