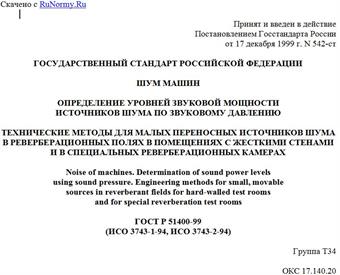

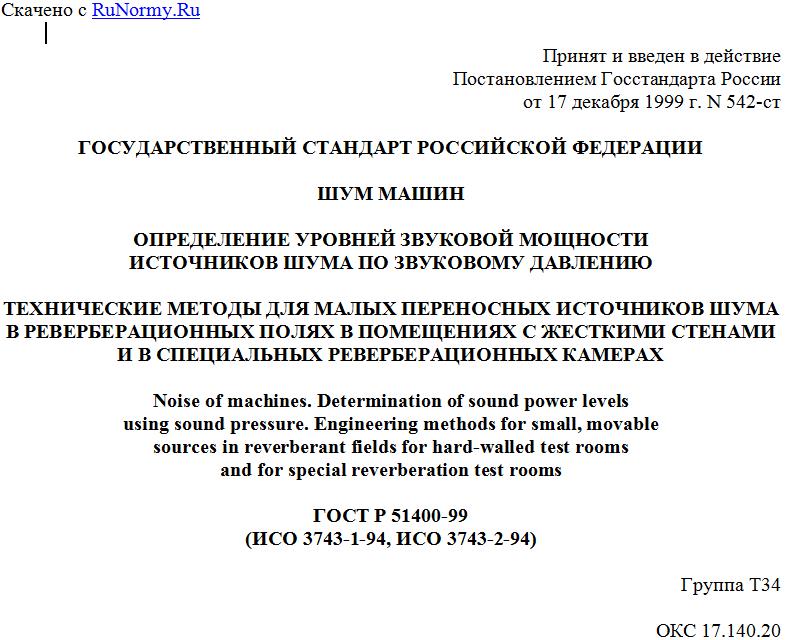

Принят и введен в действие
Постановлением Госстандарта России
от 17 декабря 1999 г. N 542-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШУМ МАШИН
ОПРЕДЕЛЕНИЕ УРОВНЕЙ ЗВУКОВОЙ МОЩНОСТИ
ИСТОЧНИКОВ ШУМА ПО ЗВУКОВОМУ ДАВЛЕНИЮ
ТЕХНИЧЕСКИЕ МЕТОДЫ ДЛЯ МАЛЫХ ПЕРЕНОСНЫХ ИСТОЧНИКОВ ШУМА
В РЕВЕРБЕРАЦИОННЫХ ПОЛЯХ В ПОМЕЩЕНИЯХ С ЖЕСТКИМИ СТЕНАМИ
И В СПЕЦИАЛЬНЫХ РЕВЕРБЕРАЦИОННЫХ КАМЕРАХ
Noise of machines. Determination of sound power levels
using sound pressure. Engineering methods for small, movable
sources in reverberant fields for hard-walled test rooms
and for special reverberation test rooms
ГОСТ Р 51400-99
(ИСО 3743-1-94, ИСО 3743-2-94)
Группа Т34
ОКС 17.140.20
ОКСТУ 0011
Дата введения
1 июля 2000 года
Предисловие
1. Разработан Акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (АО НИЦ КД).
Внесен Главным управлением технической политики в области стандартизации Госстандарта России.
2. Принят и введен в действие Постановлением Госстандарта России от 17 декабря 1999 г. N 542-ст.
3. Стандарт полностью соответствует стандартам ИСО 3743-1-94 "Акустика. Определение уровней звуковой мощности источников шума. Технические методы для малых переносных источников в реверберационных полях. Метод сравнения для испытательных помещений с жесткими стенами" и ИСО 3743-2-94 "Акустика. Определение уровней звуковой мощности источников шума по звуковому давлению. Технические методы для малых переносных источников в реверберационных полях. Методы для специальных реверберационных камер".
4. Введен впервые.
Настоящий стандарт распространяется на машины, технологическое оборудование и другие источники шума (далее - источники шума), которые создают в воздушной среде все виды шума по ГОСТ 12.1.003, кроме прерывистого и импульсного.
Стандарт устанавливает технические методы определения уровней звуковой мощности в октавных полосах частот или корректированного по A уровня звуковой мощности.
Измерения проводят в регламентируемых настоящим стандартом условиях реверберационного поля.
На основе настоящего стандарта разрабатываются стандарты и другие нормативные документы по испытаниям на шум видов машин, которые могут конкретизировать требования по установке, режимам работы источника шума и т.д.
1. Нормативные ссылки
ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 17168-82 Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 17187-81 Шумомеры. Общие технические требования. Методы испытаний
ГОСТ 23941-79 Шум. Методы определения шумовых характеристик. Общие требования
ГОСТ 27408-87 Шум. Методы статистической обработки результатов определения и контроля уровня шума, излучаемого машинами
2. Общие положения
2.1. Установленные настоящим стандартом методы применимы для малогабаритных источников шума, которые могут быть установлены в реверберационное испытательное помещение или специальную реверберационную камеру. Размер источника шума зависит от объема испытательного помещения (камеры) и ограничивается следующим образом:
- для реверберационных помещений до 40 м3 объем огибающего параллелепипеда испытываемого источника должен быть меньше, по крайней мере в 40 раз, объема помещения. Для помещений от 40 до 100 м3 наибольший габаритный размер источника шума не должен превышать 1 м, а при больших объемах камеры - 2 м;
- для специальных реверберационных камер объем источника шума не должен превышать 1% объема камеры.
2.2. Технический метод обеспечивает среднее квадратическое отклонение воспроизводимости измерений согласно ГОСТ 27408 в соответствии с таблицей 1 настоящего стандарта.
Таблица 1
Верхние границы оценок среднего квадратического отклонения
воспроизводимости уровней звуковой мощности
Среднегеометрическая частота, Гц Среднее квадратическое отклонение воспроизводимости измерений , дБ
при измерениях в реверберационном помещении при измерениях в специальной реверберационной камере
125 3,0 5,0
250 2,0 3,0
от 500 до 4000 1,5 2,0
8000 2,5 3,0
При измерениях на характеристике A 1,5 <*> 2,0 <*>
<*> Для источника широкополосного шума с относительно "плоским" спектром в диапазоне частот от 100 до 10000 Гц.
Приведенные в таблице 1 значения определены по совокупности источников шума различной природы и поэтому не зависят от конкретного источника шума непосредственно. Они определяются различиями между испытательными лабораториями в форме, геометрических размерах испытательного помещения или камер, акустических свойствах поверхностей их стен, пола и потолка или камеры, фоновом шуме, типе и калибровке применяемой измерительной аппаратуры. Они обуславливаются также различиями в методике измерений, в том числе числом и положением точек измерения, расположением испытуемого источника шума в испытательном пространстве, продолжительностью измерений. В таблице 1 приведены верхние предельные значения, которые могут быть меньше для одинаково оборудованных лабораторий и для источников шума конкретного вида и подлежат уточнению в стандартах по испытаниям на шум видов машин.
2.3. Неопределенность результатов измерений, выражаемая через среднее квадратическое отклонение воспроизводимости измерений , зависит от доверительной вероятности. Например, для распределения уровней звуковой мощности по нормальному закону при доверительной вероятности 90% действительное значение уровня находится в интервале , а при доверительной вероятности 95% - в интервале от измеренного значения. Неопределенность результатов измерений рассчитывают по ГОСТ 27408 определением постоянной K (параметра неопределенности K).
2.4. Измерения могут проводиться:
- в испытательных помещениях с жесткими стенами с коэффициентом звукопоглощения не более 0,2 в диапазоне частот измерений. Этому условию обычно отвечает большинство производственных помещений, соответствующих таблице 2. Инструментальную проверку пригодности испытательного помещения проводят по 5.1.1;
- в специальных реверберационных камерах, отвечающих требованиям раздела 4.
Таблица 2
Качественные признаки пригодных
и непригодных испытательных помещений
Пригодные помещения Непригодные помещения
Почти пустые помещения с гладкими жесткими стенами и потолками, выполненными из бетона, кирпича, оштукатуренные или покрытые кафелем Помещения с драпировками и обивками, машинные залы или производственные помещения с небольшим количеством звукопоглощающего материала на потолке или стенах (например частично звукопоглощающий потолок)
Частично обставленные помещения с гладкими жесткими стенами Помещения с некоторым количеством звукопоглощающих материалов и на потолке и на стенах
Помещения без драпировок и обивок, прямоугольные машинные залы или производственные помещения без звукопоглощающих материалов на поверхностях. Помещения с большим количеством звукопоглощающих материалов или на потолке или на стенах
Помещения неправильной формы без драпировок и обивок, неправильной формы машинные залы или производственные помещения без звукопоглощающих материалов на поверхностях
3. Аппаратура
3.1. Для измерений уровней звукового давления и уровней звука применяют шумомеры 1-го или 2-го класса по ГОСТ 17187 с полосовыми электронными фильтрами по ГОСТ 17168 с характеристиками, соответствующими этим стандартам.
Микрофон шумомера должен быть предназначен для измерений в диффузном звуковом поле.
3.2. Акустическую калибровку шумомера следует проводить до и после измерений с применением калибратора звука с погрешностью +/- 0,3 дБ на одной или нескольких частотах в диапазоне измерений. Результаты калибровки не должны расходиться более чем на 0,2 дБ.
3.3. Измерения должны проводиться при температуре, электрических и магнитных полях, допускаемых изготовителем аппаратуры.
3.4. Образцовый источник шума должен отвечать требованиям Приложения А.
4. Условия измерений
4.1. Объем реверберационного помещения должен быть не менее 40 м3 и отвечать размерам источника шума по 2.4.
Минимальный объем специальной реверберационной камеры должен быть не менее 70 м3 и более, если проводятся измерения в октавной полосе 125 Гц. Если измерения проводят в октавных полосах 4000 и 8000 Гц, объем камеры не должен быть более 300 м3. В случае применения образцового источника шума (7.3.2) предпочтительнее использовать камеры с большим объемом. Другие требования к камере приведены в Приложении Б.
4.2. Реверберационное испытательное помещение пригодно, если отвечает требованиям 2.4 и 5.1.1, а температура и относительная влажность во время измерений поддерживаются постоянными, насколько это позволяют производственные условия.
Специальная реверберационная камера пригодна, если: соответствует размерам источника шума по 2.1; коэффициент звукопоглощения пола менее 0,06 и коэффициент звукопоглощения любой из стен и потолка находится в интервале 0,5 - 1,5 среднего значения коэффициента звукопоглощения стен и потолка в каждой октавной полосе; звукопоглощение в воздухе, зависящее от температуры и относительной влажности, особенно для частот свыше 1000 Гц, не изменяется резко в процессе измерений, так что произведение относительной влажности rh на температуру , не отличается более чем на 10% от его превалирующего значения при измерении времени реверберации камеры; время реверберации камеры соответствует Б.4.
Руководство по проектированию специальных реверберационных камер приведено в Приложении Б.
