"ГОСТ 9900-2013. Межгосударственный стандарт. Стекло и изделия из него. Методы определения механических свойств. Определение модуля упругости при поперечном статическом изгибе"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

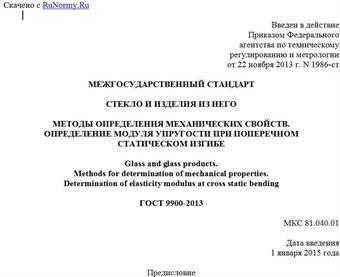

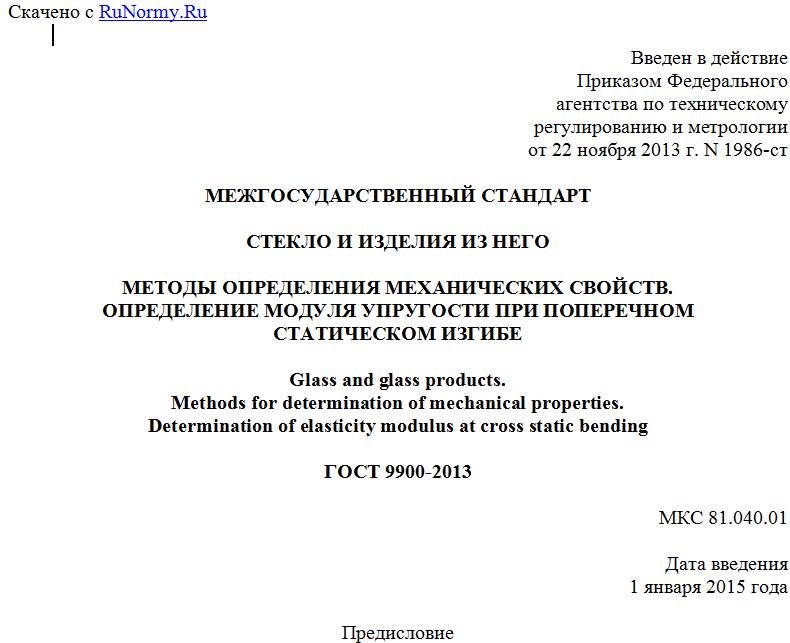

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1986-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО

МЕТОДЫ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ.
ОПРЕДЕЛЕНИЕ МОДУЛЯ УПРУГОСТИ ПРИ ПОПЕРЕЧНОМ
СТАТИЧЕСКОМ ИЗГИБЕ

Glass and glass products.
Methods for determination of mechanical properties.
Determination of elasticity modulus at cross static bending

ГОСТ 9900-2013

МКС 81.040.01

Дата введения
1 января 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Разработан Открытым акционерным обществом "Институт стекла" (ОАО "Институт стекла").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 44 от 14 ноября 2013 г.).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KZ Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1986-ст межгосударственный стандарт ГОСТ 9900-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 9900-85.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт устанавливает методы определения модуля упругости при поперечном статическом изгибе и распространяется на стекло, изделия из него и стеклокристаллические материалы (стекло листовое, закаленное, термоупрочненное, стекло с покрытием, многослойное стекло, ситаллы, шлакоситаллы и т.д.) (далее - стекло):
- метод А - определение относительной деформации растяжения при действии на образец двух сил (четырехточечный изгиб);
- метод Б - определение стрелы прогиба при действии на образец одной силы (трехточечный изгиб).
Метод Б применяют при разногласиях в оценке качества стекла неорганического, изделий из него и стеклокристаллических материалов.
Методы, установленные в настоящем стандарте, применяют при проведении исследовательских, лабораторных, контрольных и других видов испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.4.013-85 <1> Система стандартов безопасности труда. Очки защитные. Общие технические условия
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 12.4.230.1-2007.

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 1435-99 Прутки, полосы и мотки из инструментальной нелегированной стали. Общие технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 18300-87 Спирт этиловый ректификованный технический. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Модуль упругости: характеристика стекла, показывающая его способность упруго деформироваться при приложении нагрузки.
3.2. Упругая деформация: деформация, исчезающая после прекращения действия нагрузки.

4. Сущность метода

Метод состоит в определении сопротивляемости стекла растяжению/сжатию при упругой деформации.

5. Условия проведения испытаний

Испытания по определению модуля упругости при поперечном статическом изгибе проводят при:
- температуре (20 +/- 5) °C;
- относительной влажности воздуха от 40% до 70%.
Образцы должны быть выдержаны в условиях проведения испытания не менее 12 ч.

6. Требования безопасности

6.1. Требования безопасности при проведении испытаний устанавливают согласно требованиям гигиенических правил, правил по электробезопасности, правил противопожарной безопасности в соответствии с применяемым испытательным оборудованием.
6.2. Пожарную безопасность обеспечивают системами предотвращения пожара, противопожарной защиты, организационно-техническими мероприятиями по ГОСТ 12.1.004.
6.3. Лица, занятые проведением испытаний, должны быть обеспечены защитными очками по ГОСТ 12.4.013 <1>. В помещении должны быть вода и аптечка с медикаментами для оказания первой помощи при ушибах и порезах.
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р 12.4.230.1-2007.

7. Испытательное оборудование и средства измерений

7.1. Испытательное оборудование
Испытательная установка с устройствами для фиксирования нагрузки с погрешностью измерения не более 1% и прогиба образца с погрешностью не более 0,001 мм.
Схема установки для проведения испытаний по методам А и Б показана на рисунке 1:
- схема А - для проведения испытания по методу А;
- схема Б - для проведения испытания по методу Б.



1 - призмы для передачи изгибающего усилия; 2 - образец;
3 - опорные призмы; 4 - индикатор; P - нагрузка

Рисунок 1. Схема установки для определения модуля упругости

Испытательная установка состоит из основных частей:
- устройства для нагружения образца, которое должно быть рассчитано на определенный диапазон нагружения;
- устройства для передачи изгибающего усилия на образец;
- устройства измерения нагрузки с погрешностью измерения не более 1,0%.
Устройство для передачи изгибающего усилия на образец через две призмы (метод А) или одну призму (метод Б) включает две опорные призмы в виде правильных трехгранных призм. Все призмы испытательной установки изготавливают из стали марки У8 по ГОСТ 1435. Призмы для передачи изгибающего усилия (метод А) должны быть качающиеся и обеспечивать самоустановку на прилегание к поверхности образца. Радиус закругления ребра призмы (3 +/- 1) мм.
7.2. Средства измерений
Микрометр по ГОСТ 6507 с ценой деления не более 0,01 мм или другие средства измерения с ценой деления не более 0,01 мм.
Штангенциркуль по ГОСТ 166 с ценой деления не более 0,1 мм.
