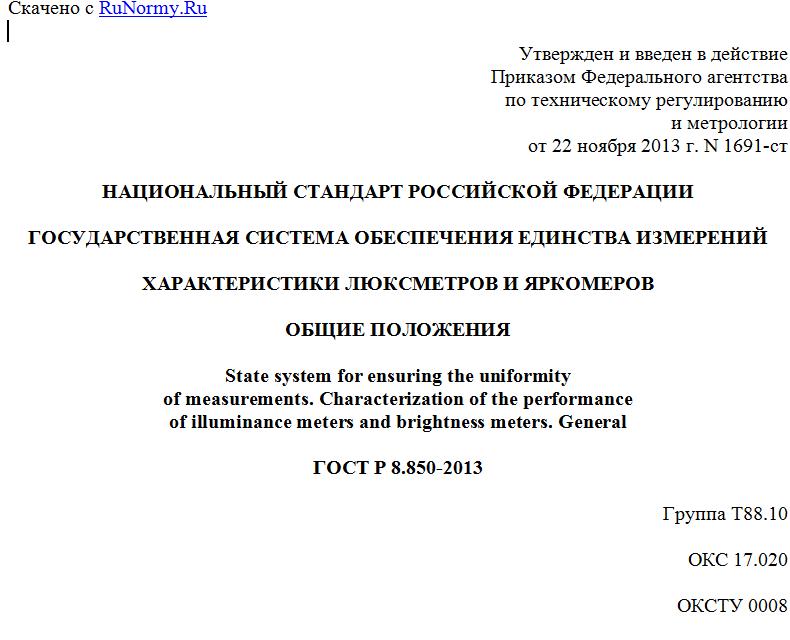

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1691-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ХАРАКТЕРИСТИКИ ЛЮКСМЕТРОВ И ЯРКОМЕРОВ
ОБЩИЕ ПОЛОЖЕНИЯ
State system for ensuring the uniformity
of measurements. Characterization of the performance
of illuminance meters and brightness meters. General
ГОСТ Р 8.850-2013
Группа Т88.10
ОКС 17.020
ОКСТУ 0008
Дата введения
1 июля 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206, ПК 206.10 "Эталоны и поверочные схемы в области оптических и оптико-физических измерений".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1691-ст.
4. В настоящем стандарте реализованы нормы Федерального закона от 26 июня 2008 г. N 102-ФЗ "Об обеспечении единства измерений", Закона Российской Федерации от 7 февраля 1992 г. N 2300-1 "О защите прав потребителей".
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на люксметры и яркомеры, устанавливает основные показатели качества и методы их количественной оценки при проведении световых измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.195-89 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 - 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 - 25,0 мкм.
ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 7601-78 Физическая оптика. Термины, буквенные обозначения и определения основных величин
ГОСТ 26148-84 Фотометрия. Термины и определения
ГОСТ Р 54500.1-2011/Руководство ИСО/МЭК 98-1:2009 Неопределенность измерения. Часть 1. Введение в руководства по неопределенности измерения
ГОСТ Р 54500.3-2011/Руководство ИСО/МЭК 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 7601, ГОСТ 26148, а также следующие термины с соответствующими определениями:
3.1. люксметр: Прибор для измерения освещенности.
3.2. яркомер: Прибор для измерения яркости.
3.3. фотометр: Прибор для измерения фотометрических величин.
Примечание. Фотометр (далее - люксметр или яркомер) состоит из фотометрической головки, которая измеряет спектрально интегрированное излучение преобразователя сигнала, выходного устройства и источника питания.
3.4. опорная плоскость: Воображаемая плоскость, связанная с фотометром или источником излучения и позволяющая измерить расстояние между ними.
Примечание. Для фотометра это плоскость, перпендикулярная к оптической оси фотометрической головки.
3.5. эффективная опорная плоскость фотометра: Плоскость, перпендикулярная к оптической оси фотометрической головки, на которой соблюдается закон обратных квадратов для точечного источника излучения; расстояние до источника излучения измеряют от этой плоскости.
Примечание. Эффективная опорная плоскость фотометра может изменяться с длиной волны. В этом случае источник излучения должен устанавливаться вместе с эффективной опорной плоскостью.
3.6. приемная апертура: Приемная область измерения фотометрической головки люксметра или область измерений яркомера.
Примечание. Приемная апертура, как правило, совпадает с эффективной опорной плоскостью фотометра.
3.7. минимальное фотометрическое расстояние: Кратчайшее расстояние между опорной плоскостью источника излучения и эффективной опорной плоскостью фотометра, на котором выполняется закон обратных квадратов.
4. Поверка (калибровка)
4.1. Условия поверки (калибровки) фотометра
Фотометры поверяют (калибруют) с применением источников излучения или фотодетекторов, которые аттестованы как эталоны и которые прослеживают к соответствующему национальному эталону.
Примечание. Прослеживаемость - документально подтвержденная связь с соответствующим государственным первичным эталоном посредством сличений, поверок, калибровок.
Фотометр поверяют (калибруют) при температуре окружающей среды 25 °C с применением лампы накаливания с цветовой температурой 2856 К (источник типа A). Перед началом поверки (калибровки) для достижения термостабилизации фотометр выдерживают не менее одного часа при условиях измерений. Входная диафрагма фотометра должна быть равномерно и полностью освещена.
Периодичность поверки (калибровки) устанавливают при утверждении типа средства измерений в соответствии с [3], но должна проводиться не реже чем каждые два года.
4.2. Люксметр
При поверке (калибровке) люксметра должны быть выполнены следующие требования: излучение должно падать перпендикулярно к эффективной опорной плоскости, источник излучения должен находиться на расстоянии, превышающем минимальное фотометрическое расстояние.
Если люксметр поверяют (калибруют) по эталонному фотометру, эффективная опорная плоскость люксметра должна быть расположена идентично ее положению у эталонного фотометра. Если люксметр поверяют (калибруют) по эталонной лампе, контролируемое расстояние определяют как расстояние от опорной плоскости лампы до эффективной опорной плоскости люксметра.
4.2.1. Люксметр с плоской насадкой
Освещенность E = Ex,
где Ex - освещенность эффективной опорной плоскости.
Эффективная опорная плоскость, как правило, совпадает с передней плоскостью насадки.
4.2.2. Люксметр со сферической косинусной насадкой
Освещенность E0 = Ex,
где Ex - освещенность эффективной опорной плоскости.
Эффективная опорная плоскость располагается внутри сферической насадки на расстоянии , равном 0,146 диаметра d сферической насадки, от зенита сферы.
Примечание. определяют таким образом, чтобы область, вырезаемая из эффективной опорной плоскости, равнялась половине площади проекции входного окна фотометра:
. (1)
4.2.3. Люксметр с цилиндрической косинусной насадкой
Освещенность ,
где Ex - освещенность эффективной опорной плоскости.
Эффективная опорная плоскость располагается внутри цилиндрической насадки параллельно входной диафрагме фотометра на расстоянии , равном 0,067 диаметра d цилиндрической насадки, от боковой поверхности насадки (рисунок 1).
Примечание. определяют таким образом, чтобы область, вырезаемая из эффективной опорной плоскости, равнялась половине площади проекции входного окна фотометра:
. (2)
