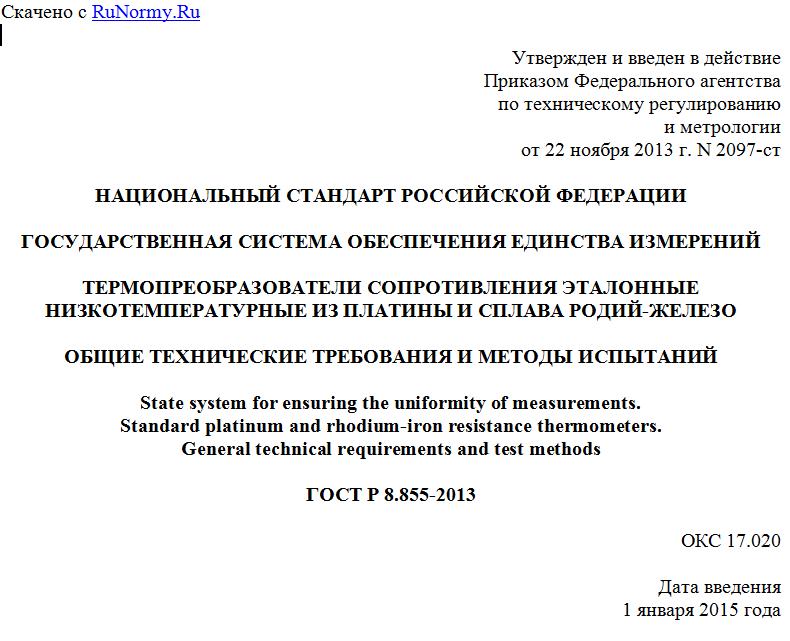

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 2097-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ЭТАЛОННЫЕ
НИЗКОТЕМПЕРАТУРНЫЕ ИЗ ПЛАТИНЫ И СПЛАВА РОДИЙ-ЖЕЛЕЗО
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
State system for ensuring the uniformity of measurements.
Standard platinum and rhodium-iron resistance thermometers.
General technical requirements and test methods
ГОСТ Р 8.855-2013
ОКС 17.020
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ").
2. Внесен Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", ПК 206.6 "Эталоны и поверочные схемы в области температурных, теплофизических и дилатометрических измерений".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 2097-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает технические требования и методы испытаний для низкотемпературных эталонных термопреобразователей сопротивления (далее - ТС), чувствительные элементы которых изготовлены из платины и из сплава родий-железо. Стандарт распространяется на эталонные ТС (ГОСТ 8.558), предназначенные для измерения температуры методом непосредственного погружения в среду, с чувствительными элементами из платины на диапазон измеряемых температур от 13,81 до 373 К и чувствительными элементами из сплава родий-железо на диапазон от 1,5 до 303 К.
Значения температуры в настоящем стандарте соответствуют Международной температурной шкале 1990 г. МТШ-90 [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 51909-2002 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на транспортирование и хранение
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты "Искробезопасная электрическая цепь". Технические требования и методы испытаний
ГОСТ 22782.6-81 Электрооборудование взрывозащищенное с видом взрывозащиты "Взрывонепроницаемая оболочка". Технические требования и методы испытаний
ГОСТ 27883-88 Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний
ГОСТ Р 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"
ГОСТ Р 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ Р 8.854-2013 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления эталонные низкотемпературные из платины и сплава родий-железо. Методика поверки
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1. термопреобразователь сопротивления; ТС: Средство измерения температуры, состоящее из чувствительного элемента сопротивления (ЧЭ) и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или проводов, предназначенных для подключения к измерительному прибору.
Примечание. В состав термопреобразователя могут входить конструктивно связанные с ним крепежные и коммутационные средства.
3.1.2. чувствительный элемент термопреобразователя; ЧЭ: Резистор из металлической проволоки или пленки с выводами для крепления соединительных проводов, имеющий определенную зависимость электрического сопротивления от температуры и предназначенный для применения в термопреобразователях сопротивления.
3.1.3. защитный корпус: Конструктивный элемент ТС, обеспечивающий его механическую прочность и устойчивость к воздействию внешней среды.
3.1.4. длина погружаемой части ТС: Максимально возможная глубина погружения ТС в среду при температурах рабочего диапазона без нарушения его работоспособности.
3.1.5. минимальная глубина погружения ТС: Глубина погружения ТС в среду с равномерным распределением температуры такая, что дальнейшее погружение не приводит к изменению показаний на значение, превышающее 0,8 допускаемой погрешности.
Примечание. Минимальная глубина погружения ТС при эксплуатации зависит от теплообмена с измеряемым объектом и окружающей средой.
3.1.6. относительное сопротивление ТС при температуре t: Отношение сопротивления ТС при температуре t к его сопротивлению в тройной точке воды (273,16 К).
3.1.7. диапазон измерений ТС: Диапазон температур, в котором выполняется зависимость сопротивления ТС от температуры в пределах погрешности, нормированной в настоящем стандарте.
3.1.8. рабочий диапазон температур ТС: Диапазон температур, находящийся внутри диапазона измерений или равный ему, в пределах которого изготовителем установлены показатели надежности ТС.
3.1.9. номинальное сопротивление ТС: Сопротивление ТС при температуре тройной точки воды RТТВ, нормированное производителем ТС и указанное в его маркировке. Рекомендуется выбирать из ряда: 10, 25, 50, 100 Ом.
3.1.10. нестабильность ТС: Изменение сопротивления ТС после циклического изменения температуры в рабочем диапазоне или за время межповерочного интервала.
3.1.11. измерительный ток: Сила электрического тока, протекающего через чувствительный элемент ТС при измерении температуры.
3.1.12. самонагрев ТС: Повышение температуры термопреобразователя, вызванное нагревом ЧЭ измерительным током.
Примечание. Самонагрев ТС при эксплуатации зависит от теплообмена с измеряемым объектом и окружающей средой.
3.1.13. электрическое сопротивление изоляции ТС: Электрическое сопротивление между внешними выводами термометра и защитным корпусом при комнатной или другой заданной температуре, измеряемое при заданном измерительном напряжении.
3.1.14. время термической реакции: Время, которое требуется для изменения показаний ТС на определенный процент от полного изменения, при ступенчатом изменении температуры среды.
Примечание. Для определения времени термической реакции необходимо указывать параметры среды (как правило, воды и воздуха), нормировать процент от полного изменения показаний ТС (как правило, 10%, 50%, 63,2% или 90%) и указывать скорость потока (как правило, от 0,1 до 1 м/с в воде, более 3 м/с на воздухе).
3.1.15. характеристика преобразования электрического сопротивления в температуру: Зависимость сопротивления ТС от температуры, индивидуальная для каждого эталонного ТС, и должна определяться при проведении первичной поверки или при калибровке.
3.2. Сокращения
В настоящем стандарте применены следующие сокращения:
ТСП - термопреобразователь с ЧЭ из платины.
ТСРЖ - термопреобразователь с ЧЭ из сплава родий-железо.
3.3. Обозначения
В настоящем стандарте применены следующие обозначения:
Wt = Rt / R273,16 К - относительное сопротивление ТС при температуре t.
Rt - сопротивление ТС при температуре t, Ом;
R273,16 К (или RТТВ) - сопротивление ТС при температуре тройной точки воды, Ом;
WGa - относительное сопротивление ТС при температуре плавления галлия;
WHg - относительное сопротивление ТС при температуре тройной точки ртути;
W100 - относительное сопротивление ТС при температуре 100 °C (373,15 К);
W4,2 К - относительное сопротивление ТС при температуре 4,2 К.
4. Классификация
4.1. В соответствии с ГОСТ 8.558 настоящий стандарт распространяется на низкотемпературные термопреобразователи (ТС) 0-го, 1-го, 2-го и 3-го разрядов.
