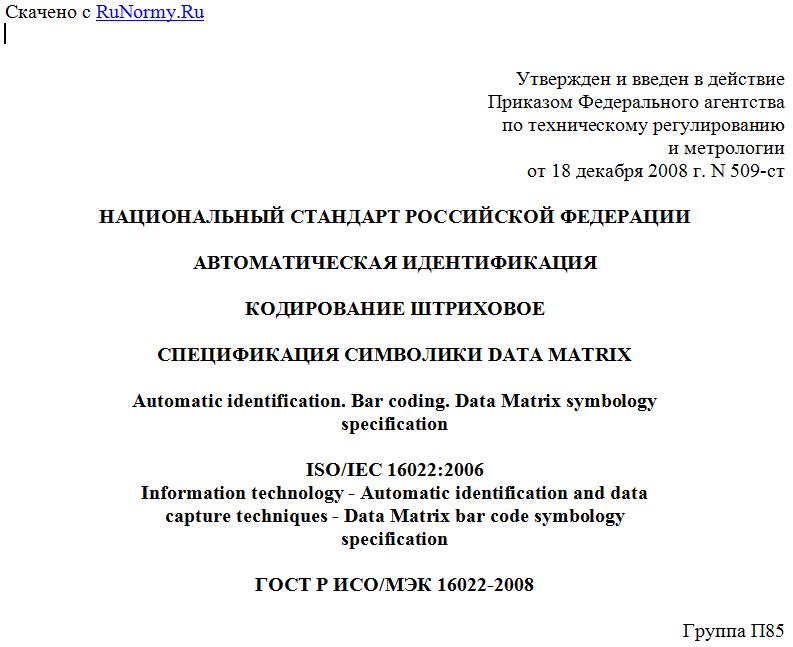

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 18 декабря 2008 г. N 509-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМАТИЧЕСКАЯ ИДЕНТИФИКАЦИЯ
КОДИРОВАНИЕ ШТРИХОВОЕ
СПЕЦИФИКАЦИЯ СИМВОЛИКИ DATA MATRIX
Automatic identification. Bar coding. Data Matrix symbology
specification
ISO/IEC 16022:2006
Information technology - Automatic identification and data
capture techniques - Data Matrix bar code symbology
specification
ГОСТ Р ИСО/МЭК 16022-2008
Группа П85
ОКС 35.040
Дата введения
1 января 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Ассоциацией автоматической идентификации "ЮНИСКАН/ГС1 РУС" совместно с Обществом с ограниченной ответственностью (ООО) НПЦ "Интелком" на основе аутентичного перевода стандарта, указанного в пункте 4, выполненного ООО НПЦ "Интелком".
2. Внесен Техническим комитетом по стандартизации ТК 355 "Автоматическая идентификация".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 509-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/МЭК 16022:2006 "Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Data Matrix" (ISO/IEC 16022:2006 "Information technology - Automatic identification and data capture techniques - Data Matrix bar code symbology specification"), за исключением Приложения U, содержащего сведения о соответствии терминов на русском и английском языках, Приложения V, включающего в себя сведения о наборах знаков по ИСО/МЭК 646, ИСО/МЭК 8859-1 и ИСО/МЭК 8859-5. В Приложении M приведены исправления в соответствии со списком технических опечаток 1 (Technical Corrigendum 1) к ISO/IEC 16022.1:2006.
Наименование национального стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5) и учета его принадлежности к группе стандартов "Автоматическая идентификация".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении W.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Data Matrix - двухмерная матричная символика, состоящая из квадратных модулей, упорядоченных внутри периметра шаблона поиска. В настоящем документе представление символа и его описание приведено, главным образом, для темных модулей на светлом фоне. Тем не менее, символы Data Matrix также могут быть напечатаны в виде светлых модулей на темном фоне.
Производителям оборудования и пользователям технологии штрихового кодирования необходима общедоступная стандартная спецификация символики, на которую они могли бы ссылаться при разработке оборудования и стандартов по применению. С этой целью и был разработан настоящий стандарт.
Следует обратить внимание на возможность того, что некоторые элементы, включенные в настоящий стандарт, могут быть объектом патентного права, и организации ИСО и МЭК не берут на себя ответственность за определение некоторых или всех подобных патентных прав.
Сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста стандарта.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования к символике Data Matrix <1>, а также параметры символики, кодирование знаков данных, форматы символов, требования к размерам и качеству печати, правила исправления ошибок, алгоритм декодирования и прикладные параметры, выбираемые пользователем.
--------------------------------
<1> Название символики произносится как Дата Матрикс, что в переводе на русский язык - "матрица данных".
Настоящий стандарт распространяется на все символы символики Data Matrix, напечатанные или нанесенные каким-либо другим способом.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и другие нормативные документы, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним:
ИСО/МЭК 15424 Информационные технологии. Технологии автоматической идентификации и сбора данных. Идентификаторы носителей данных (включая идентификаторы символик) (Information technology - Automatic identification and data capture techniques - Data Carrier Identifiers (including Symbology Identifiers)
ИСО/МЭК 19762-1 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 1. Общие термины, связанные с автоматической идентификацией и сбором данных (Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 1: General terms relating to AIDC)
ИСО/МЭК 19762-2 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 2. Средства для оптического считывания (Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 2: Optically readable media (ORM))
ИСО/МЭК 15415 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний качества печати символов штрихового кода. Двумерные символы (Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Two-dimensional symbols)
ИСО/МЭК 15416 Информационные технологии. Технологии автоматической идентификации и сбора данных. Спецификация испытаний качества печати символов штрихового кода. Линейные символы (Information technology - Automatic identification and data capture techniques - Bar code print quality test specification - Linear symbols)
ИСО/МЭК 646:1991 Информационные технологии. Набор 7-битовых кодированных знаков ИСО для обмена информацией (Information technology - ISO 7-bit coded character set for information interchange)
ИСО/МЭК 8859-1 Информационные технологии. Наборы 8-битовых однобайтных кодированных графических знаков. Часть 1. Латинский алфавит N 1 (Information technology - 8-bit single-byte coded graphic character sets - Part 1: Latin alphabet N 1)
ИСО/МЭК 8859-5:1999 Информационные технологии. Наборы 8-битовых однобайтных кодированных графических знаков. Часть 5. Латинский/кирилловский алфавит (Information technology - 8-bit single-byte coded graphic character sets - Part 5: Latin/Cyrillic alphabet)
AIM Inc. ITS/04-001 Международный технический стандарт. Интерпретации в расширенном канале. Часть 1. Схемы идентификации и протокол (AIM Inc. ITS/04-001 International Technical Standard: Extended Channel Interpretations - Part 1: Identification Schemes and Protocol)
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ, СИМВОЛЫ
И МАТЕМАТИЧЕСКИЕ/ЛОГИЧЕСКИЕ ОБОЗНАЧЕНИЯ
3.1. Термины и определения
В данном документе используются термины, определенные в ИСО/МЭК 19762-1, ИСО/МЭК 19762-2, а также следующие:
3.1.1. Кодовое слово (codeword): значение знака символа, формируемое на промежуточном уровне кодирования в процессе преобразования исходных данных в их графическое представление в символе.
3.1.2. Модуль (module): отдельная ячейка матричной символики, используемая для кодирования одного бита информации и имеющая номинально квадратную форму в символах Data Matrix.
3.1.3. Сверточное кодирование (convolutional coding): алгоритм контроля и исправления ошибок, преобразующий множество битов на входе во множество битов на выходе, которое может быть восстановлено после повреждения, путем кодирования с разделением множества входящих битов на блоки с последующим проведением операции свертки каждого входящего блока с регистром сдвига со множеством состояний для получения защищенных на выходе блоков.
Примечание. Такие алгоритмы кодирования могут быть реализованы с помощью аппаратных средств путем использования входных и выходных коммутаторов, регистров сдвига и вентилей исключающих ИЛИ <1>.
--------------------------------
<1> Международное обозначение операции исключающее ИЛИ: exclusive-or - XOR.
3.1.4. Шаблонная рандомизация (pattern randomising): процедура, с помощью которой исходный набор битов превращают в другой набор битов путем инвертирования отдельных битов с целью уменьшения вероятности повторения в символе одинаковых наборов.
3.2. Символы
В данном документе, если иное не предусмотрено в особых случаях, применяют следующие математические символы:
d - число кодовых слов исправления ошибок;
e - число стираний;
k - (для версии ECC 000-140) число битов в полном сегменте на входе в конечный автомат для генерирования сверточного кода;
(для версии ECC 200) общее число кодовых слов исправления ошибок;
m - порядок памяти сверточного кода;
n - (для версии ECC 000-140) число битов в полном сегменте, сгенерированных конечным автоматом, порождающим сверточный код;
(для версии ECC 200) общее число кодовых слов данных;
N - числовое основание в схеме кодирования;
p - число кодовых слов, зарезервированных для обнаружения ошибок;
S - знак символа;
t - число ошибок;
u - сегмент битов на входе в конечный автомат, принимающий k битов за единицу времени;
