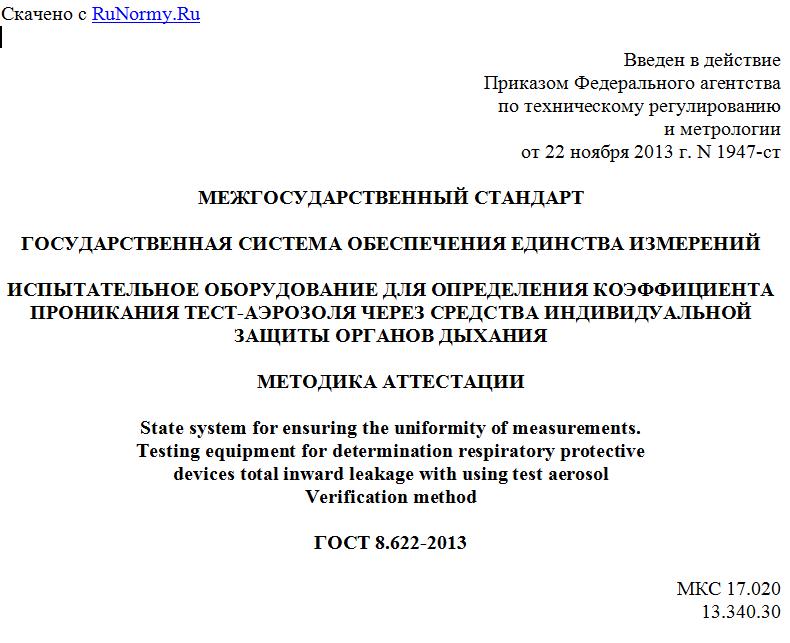

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 ноября 2013 г. N 1947-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА
ПРОНИКАНИЯ ТЕСТ-АЭРОЗОЛЯ ЧЕРЕЗ СРЕДСТВА ИНДИВИДУАЛЬНОЙ
ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ
МЕТОДИКА АТТЕСТАЦИИ
State system for ensuring the uniformity of measurements.
Testing equipment for determination respiratory protective
devices total inward leakage with using test aerosol
Verification method
ГОСТ 8.622-2013
МКС 17.020
13.340.30
Дата введения
1 января 2015 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева").
2. Внесен Федеральным агентством по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Молдова MD Молдова-стандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1947-ст межгосударственный стандарт ГОСТ 8.622-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Настоящий стандарт распространяется на испытательное оборудование для определения коэффициента проникания (подсоса) тест-аэрозоля хлорида натрия через средства индивидуальной защиты органов дыхания (лицевые части) и устанавливает порядок и методику первичной и периодической аттестации.
1.2. Аттестация проводится в целях подтверждения возможности воспроизведения условий испытаний в пределах допускаемых отклонений и установления пригодности испытательного оборудования для выполнения испытаний средств индивидуальной защиты органов дыхания <1>.
--------------------------------
<1> В Российской Федерации в соответствии с требованиями [1] - [7].
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ
3.1. В настоящем стандарте применяются термины и определения в соответствии с [8] - [10].
3.2. В настоящем стандарте применены следующие сокращения:
СИ - средства измерения;
СИЗОД - средство индивидуальной защиты органов дыхания.
4. МЕТОД ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ПРОНИКАНИЯ (ПОДСОСА)
ПРИ ИСПОЛЬЗОВАНИИ АЭРОЗОЛЯ ХЛОРИДА НАТРИЯ ЧЕРЕЗ СИЗОД
(ЛИЦЕВЫЕ ЧАСТИ) <1>
--------------------------------
<1> В Российской Федерации в соответствии с требованиями [7].
Сущность метода определения коэффициента проникания (подсоса) через СИЗОД (лицевые части) заключается в определении отношения концентрации аэрозоля хлорида натрия в подмасочном пространстве СИЗОД, надетого на испытателя, к концентрации аэрозоля хлорида натрия в атмосфере испытательной камеры.
Коэффициент проникания (подсоса) P, %, рассчитывается по следующим формулам:
1) для импульсного пробоотбора (с учетом длительности фаз вдоха и выдоха):
, (1)
где - усредненная концентрация тест-вещества в подмасочном пространстве, скорректированная с учетом фонового значения, мг/м3;
- концентрация тест-вещества в камере, мг/м3;
- общая продолжительность вдохов, с;
- общая продолжительность выдохов, с;
2) для непрерывного пробоотбора:
, (2)
где - усредненная концентрация тест-вещества в подмасочном пространстве, скорректированная с учетом фонового значения, мг/м3;
- концентрация тест-вещества в камере, мг/м3;
1,25 - фактор, учитывающий осаждение аэрозоля хлорида натрия в дыхательной системе (выведен при учете скорости потока воздуха 120 дм3/мин, подаваемого в СИЗОД (лицевую часть), рассчитанный с учетом скорости дыхания пользователя 40 дм3/мин).
Испытатель в СИЗОД (лицевой части) передвигается по тредбану, над которым помещен колпак трубопровода камеры, в который поступает поток аэрозоля хлорида натрия постоянной концентрации. Воздух из подмасочного пространства отбирают для анализа во время фазы вдоха для определения содержания аэрозоля хлорида натрия. Для отбора проб в СИЗОД (лицевой части) проделывают отверстие и вставляют в него пробоотборник. Пробоотборник должен быть снабжен клапаном, закрывающим пробоотборник во время фазы выдоха. Второй пробоотборник присоединяют вблизи первого и используют для регистрации перепада давления.
5. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ <1>
--------------------------------
<1> В Российской Федерации в соответствии с требованиями [1] - [7].
Испытательное оборудование состоит из четырех основных блоков:
- генератора аэрозоля хлорида натрия;
- измерителя скорости воздушного потока;
- испытательной камеры;
- СИ массовой концентрации тест-аэрозоля.
6. РАССМОТРЕНИЕ ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ
На рассмотрение представляют:
техническое описание и руководство по эксплуатации;
паспорта на комплектующие изделия;
свидетельства о поверке СИ, используемых для проведения испытаний.
Содержание работ по рассмотрению документации и методика рассмотрения приведены в таблице 1.
Таблица 1
Содержание работ по рассмотрению документации
и методика рассмотрения
