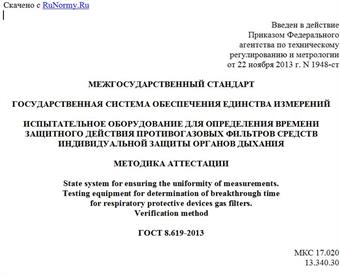

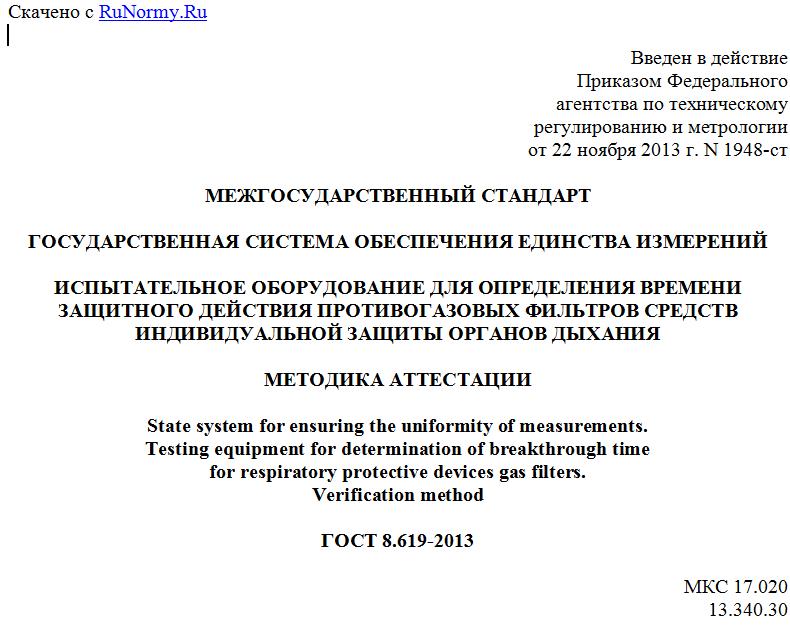

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1948-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ВРЕМЕНИ
ЗАЩИТНОГО ДЕЙСТВИЯ ПРОТИВОГАЗОВЫХ ФИЛЬТРОВ СРЕДСТВ
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ
МЕТОДИКА АТТЕСТАЦИИ
State system for ensuring the uniformity of measurements.
Testing equipment for determination of breakthrough time
for respiratory protective devices gas filters.
Verification method
ГОСТ 8.619-2013
МКС 17.020
13.340.30
Дата введения
1 января 2015 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Республика Беларусь BY Госстандарт Республики Беларусь
Молдова MD Молдова-стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1948-ст межгосударственный стандарт ГОСТ 8.619-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на испытательное оборудование для определения времени защитного действия противогазовых, в том числе комбинированных фильтров средств индивидуальной защиты органов дыхания (СИЗОД) и устанавливает порядок и методику первичной и периодической аттестации.
Аттестация проводится в целях подтверждения возможности воспроизведения условий испытаний в пределах допускаемых отклонений и установления пригодности испытательного оборудования для выполнения испытаний средств индивидуальной защиты органов дыхания (противогазовых и комбинированных фильтров) <1>.
--------------------------------
<1> В Российской Федерации в соответствии с требованиями [1] - [5].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с указанием всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины и определения в соответствии с [6] и [7].
3.2 В настоящем стандарте применены следующие сокращения:
СИ - средство измерения;
СИЗОД - средство индивидуальной защиты органов дыхания.
4. Метод определения времени защитного действия
противогазовых и комбинированных фильтров
Сущность метода определения времени защитного действия противогазовых и комбинированных фильтров заключается в определении времени от момента подачи на противогазовый или комбинированный фильтр газо-, паровоздушной смеси, содержащей тест-вещество, до момента появления заданного значения объемной доли и/или массовой концентрации тест-вещества после фильтра.
Испытания проводят таким образом, чтобы контрольная газо-, паровоздушная смесь или воздух проходили через фильтр в горизонтальном направлении. Фильтры фиксируют с помощью соответствующего держателя.
Время защитного действия определяют при расходе постоянного воздушного потока, относительной влажности, температуре и концентрации тест-вещества, приведенных в соответствующих стандартах на СИЗОД <1>.
Регистрируемое время защитного действия при необходимости корректируют с помощью простой пропорции для обеспечения соответствия с фактической концентрацией тест-вещества в газо-, паровоздушной смеси на входе
(1)
где tизм. - время защитного действия, определенное при испытании, мин;
Cизм. - измеренное значение входной массовой концентрации или объемной доли тест-вещества, мг/дм3 (об. %);
Cзад. - заданное значение входной массовой концентрации или объемной доли тест-вещества, мг/дм3 (об. %).
5. Испытательное оборудование
Испытательное оборудование состоит из следующих основных блоков:
- блока подготовки воздуха;
- блока дозирования тест-вещества;
- смесителя;
- испытательной камеры;
- датчиков;
- СИ, предназначенное для измерения объемной доли и/или массовой концентрации газов и/или паров.
Типовая схема испытательного оборудования для определения времени защитного действия приведена в приложении А (см. рисунок А.1).
Для получения заданной входной концентрации тест-вещества и измерения концентрации тест-вещества в газо-, паровоздушной смеси на выходе из фильтра используют любые аналитические методы, обеспечивающие следующие условия:
- на входе: +/- 10% от заданного значения;
- на выходе: +/- 20% от заданного значения <1>.
--------------------------------
<1> В Российской Федерации в соответствии с требованиями [1] - [5].
Дозирование и измерение расхода тест-вещества осуществляют с помощью блока дозирования тест-вещества. Тест-вещество смешивают в смесителе с увлажненным и термостатированным воздухом, поступающим из блока подготовки воздуха. Блок подготовки воздуха осуществляет подачу воздушного потока заданного расхода, относительной влажности и температуры.
После смесителя газо-, паровоздушную смесь с заданной концентрацией тест-вещества подают в испытательную камеру с установленным в ней фильтром. При появлении заданного значения объемной и/или массовой концентрации тест-вещества за противогазовым или комбинированным фильтром, определяемой средствами измерения, фиксируют время защитного действия фильтра.
6. Рассмотрение технической документации
На рассмотрение представляют:
- техническое описание и руководство по эксплуатации испытательного оборудования;
- паспорта на комплектующие изделия;
- свидетельства о поверке СИ, используемых для проведения испытаний.
Содержание работ по рассмотрению документации и методика рассмотрения приведены в таблице 1.
Таблица 1
