Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 ноября 2013 г. N 1336-ст

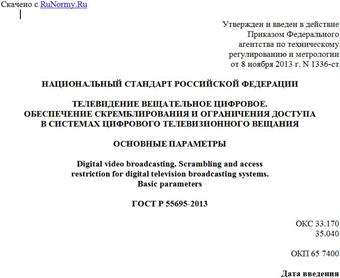

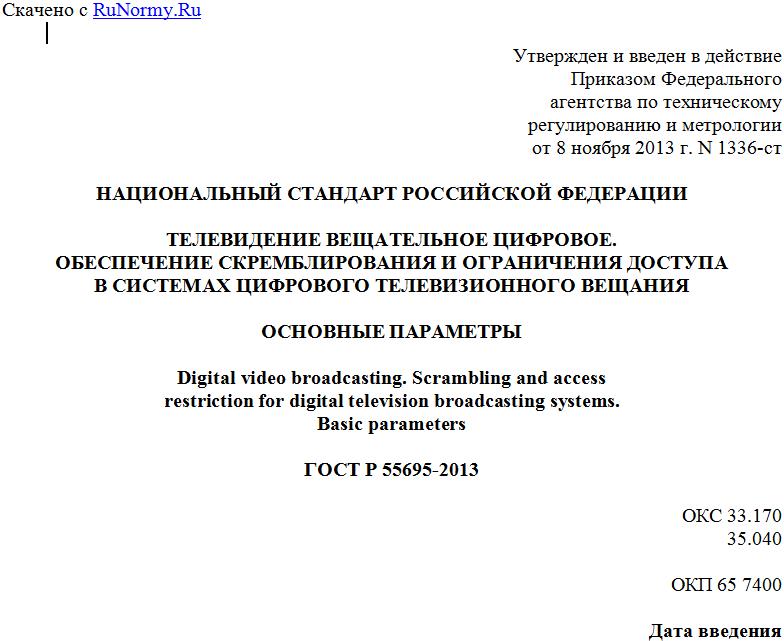

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ.
ОБЕСПЕЧЕНИЕ СКРЕМБЛИРОВАНИЯ И ОГРАНИЧЕНИЯ ДОСТУПА
В СИСТЕМАХ ЦИФРОВОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital video broadcasting. Scrambling and access
restriction for digital television broadcasting systems.
Basic parameters
ГОСТ Р 55695-2013
ОКС 33.170
35.040
ОКП 65 7400
Дата введения
1 сентября 2014 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Ордена Трудового Красного Знамени Научно-исследовательский институт радио" (ФГУП НИИР)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1336-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта Recommendation ITU-R BT.1852 (09/2009) "Системы условного доступа для цифрового радиовещания" (Recommendation ITU-R BT.1852 (09/2009) "Conditional-access systems for digital broadcasting", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Декабрь 2018 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на системы ограничения доступа, применяемые на сетях цифрового телевизионного вещания: спутниковых, эфирных и кабельных.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 28147 Системы обработки информации. Защита криптографическая. Алгоритм криптографического преобразования
ГОСТ Р 52210 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 53531 Телевидение вещательное цифровое. Требования к защите информации от несанкционированного доступа в сетях кабельного и наземного телевизионного вещания. Основные параметры. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 53531, а также следующие термины с соответствующими определениями:
3.1.1 абонентское устройство: Устройство, предназначенное для приема цифровых сигналов телерадиовещания.
3.1.2 алгоритм криптографического преобразования: Алгоритм шифрования данных, стандартизованный в соответствии с ГОСТ 28147.
3.1.3 генератор специальной информации о службах (Custom Service Information Generator; CSIG): Генератор, который инициирует формирование таблиц программно-зависимой информации (PSI).
3.1.4 дескремблер: Устройство, предназначенное для восстановления исходной структуры цифрового сигнала, преобразованного скремблером.
3.1.5 дескриптор (descriptor): Кодовое слово, которое служит для описания основного содержания документа; средство описания мультимедийного контента.
3.1.6 единый интерфейс (Common Interface; CI): Метод обеспечения доступа к скремблированному сигналу, при котором все узлы приемника, имеющие отношение к защите информации, устанавливаются в модуле защиты.
3.1.7 идентификатор типа пакета (Packet Identifier; PID): Тринадцатибитовый указатель в заголовке транспортного пакета, указывающий принадлежность пакета к тому или иному потоку данных; является основным признаком, по которому демультиплексор на приемной стороне сортирует приходящие пакеты.
3.1.8 имплементация: Внедрение и/или реализация одного устройства на базе другого.
3.1.9 контент: Содержание, мультимедийный продукт (например, телевизионная программа).
3.1.10 модуль ограничения доступа: Устройство, предназначенное для дескремблирования сервисов транспортного потока.
3.1.11 мультиплексор (multiplexer; MUX): Устройство, предназначенное для объединения нескольких потоков данных цифрового телевизионного сигнала в единый поток с добавлением служебных битов.
3.1.12 мастер ключ: Ключ, предназначенный для шифрования слов управления (CW), который хранится в защищенной памяти оборудования передающей и приемной сторон.
3.1.13 секция (section): Синтаксическая структура, используемая для отображения таблиц информации о службах DVB (SI) и PSI с расширениями в пакетах транспортного потока согласно [1], [2].
3.1.14 сервис (служба, услуга) (service): Набор элементарных потоков и связанных общей синхронизацией, предлагаемых пользователю как программа. Элементарные потоки состоят из различных данных: видео-, аудио-, субтитров, других данных.
3.1.15 сервисная информация (Service Information; SI): Цифровые данные о системе доставки, содержании и расписании передаваемых данных согласно [1].
3.1.16 система ограничения доступа: Система, обеспечивающая скремблирование и дескремблирование транспортного потока.
3.1.17 система управления сетью (Network Management System; NMS): Система, обеспечивающая управление и мониторинг оборудования СОД.
3.1.18 скремблер (scrambler; SCR): Устройство, предназначенное для скремблирования с целью защиты этого сигнала для исключения несанкционированного обратного преобразования.
3.1.19 скремблирование (scrambling): Преобразование структуры цифрового транспортного потока MPEG2 TS, без изменения его скорости, с целью защиты этого сигнала для исключения несанкционированного обратного преобразования.
3.1.20 слово управления (Control Word; CW): Объект данных, используемый для скремблирования.
3.1.21 сообщение разрешения доступа (EMM): Сообщение, содержащее команды управления дескремблером.
3.1.22 сообщение управления доступом (ECM): Сообщение, содержащее слово управления (CW) и вектор начальной загрузки.
3.1.23 ТЭГ (tag): Служебный элемент, который размещен в начале заголовка и хранится вместе с данными, не может быть использован как самостоятельный элемент.
3.1.24 транспортный поток (цифрового вещательного телевидения) (Transport Stream; TS): Набор из нескольких программных потоков данных цифрового вещательного телевидения, сформированный из программных пакетов постоянной длины с коррекцией ошибок и независимых тактирований от своих источников синхронизации.
3.2 В настоящем стандарте применены следующие сокращения:
CAT (Conditional Access Table) - таблица ограничения доступа;
CI (Common Interface) - единый интерфейс;
C(P)SIG (Custom Program Specific Information Generator) - генератор специальной программно-зависимой информации;
CRC (Cyclic Redundancy Check) - циклический избыточный код;
CW (Control Word) - слово управления;
CWG (Control Word Generator) - генератор слова управления;
CSMA-CD (Carrier Sense Multiple Access with Collision Detection) - множественный доступ с контролем несущей и обнаружением коллизий;
DVB (Digital Video Broadcasting) - цифровое телевизионное вещание;
ECM (Entitlement Control Message) - сообщение управления доступом;
ECMG (Entitlement Control Message Generator) - генератор сообщений ECM;
EMM (Entitlement Management Message) - сообщение разрешения доступа;
EMMG (Entitlement Management Message Generator) - генератор сообщений EMM;
EN (European Standard) - европейский стандарт;
ETR (ETSI Technical Report) - технический отчет ETSI;
ETSI (European Telecommunications Standards Institute) - Европейский институт стандартов электросвязи;
IEC (International Electrotechnical Commission) - Международная электротехническая комиссия;
IEEE (Institute of Electrical and Electronics Engineers) - Институт инженеров по электротехнике и радиоэлектронике;
IETF (Internet Engineering Task Force) - целевая группа по инженерным вопросам Интернета;
ISO (International Standardization Organization) - Международная организация по стандартизации;
MPEG (Moving Picture Experts Group) - Экспертная группа по движущемуся изображению;
MUX (Multiplexer) - мультиплексор;
NMS (Network Management System) - система управления сетью;
PCR (Program Clock Reference) - ссылка на программные часы;
PID (Packet Identifier) - идентификатор пакета;
PMT (Program Map Table) - таблица состава программы;
PSI (Program Specific Information) - программно-зависимая информация;
RFC (Request for Comments) - запрос для комментариев;
SDT (Service Description Table) - таблица описания служб;
SI (Service Information) - информация о службах;
