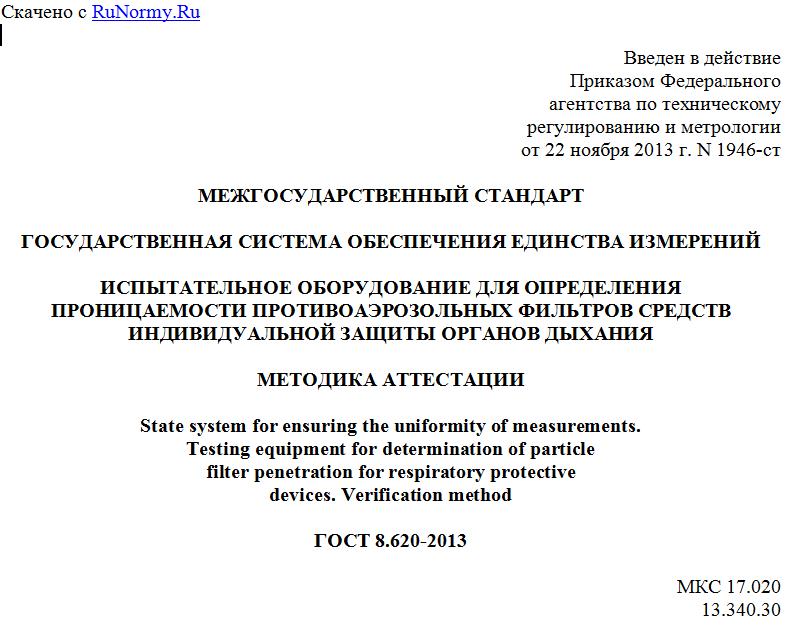

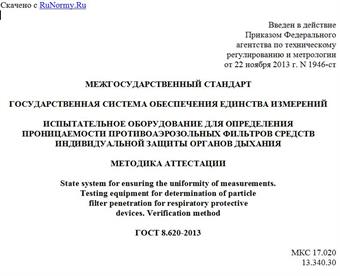

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2013 г. N 1946-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ
ПРОНИЦАЕМОСТИ ПРОТИВОАЭРОЗОЛЬНЫХ ФИЛЬТРОВ СРЕДСТВ
ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ
МЕТОДИКА АТТЕСТАЦИИ
State system for ensuring the uniformity of measurements.
Testing equipment for determination of particle
filter penetration for respiratory protective
devices. Verification method
ГОСТ 8.620-2013
МКС 17.020
13.340.30
Дата введения
1 января 2015 года
Предисловие
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", ПК 206.5 "Эталоны и поверочные схемы в области измерения физико-химического состава и свойств веществ"
3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. N 44-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Республик Беларусь BY Госстандарт Республики Беларусь
Молдова MD Молдова-стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2013 г. N 1946-ст межгосударственный стандарт ГОСТ 8.620-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8).
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Настоящий стандарт распространяется на испытательное оборудование для определения проницаемости противоаэрозольных фильтров (средств индивидуальной защиты органов дыхания) тест-аэрозолями хлорида натрия и парафинового масла и устанавливает порядок и методику первичной и периодической аттестации.
1.2 Аттестация проводится в целях подтверждения возможности воспроизведения условий испытаний в пределах допускаемых отклонений и установления пригодности испытательного оборудования для выполнения испытаний средств индивидуальной защиты органов дыхания (противоаэрозольных фильтров) <1>.
--------------------------------
<1> В Российской Федерации требования установлены в [1] - [4].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.610-2006 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и сокращения
3.1 В настоящем стандарте применены термины и определения в соответствии с [5], [6].
3.2 В настоящем стандарте применены следующие сокращения:
СИ - средства измерения;
СИЗОД - средство индивидуальной защиты органов дыхания.
4. Метод определения проницаемости
противоаэрозольных фильтров (СИЗОД) <1>
--------------------------------
<1> В Российской Федерации сущность метода определения проницаемости противоаэрозольных фильтров приведена в [4].
4.1 Метод с использованием аэрозоля хлорида натрия
Тест-аэрозоль с заданными характеристиками генерируется и направляется на испытуемый фильтр. Проницаемость фильтра - это отношение значения массовой концентрации тест-аэрозоля в воздушном потоке за фильтром к значению массовой концентрации аэрозоля в воздушном потоке до фильтра, измеренных с использованием одного и того же типа СИ, и умноженное на 100%. Испытания проводят с использованием двух тест-аэрозолей: аэрозоля хлорида натрия и аэрозоля парафинового масла.
Частицы аэрозоля хлорида натрия генерируют путем распыления водного раствора хлорида натрия и последующего испарения воды. Массовую концентрацию аэрозоля определяют до и после испытуемого фильтра с помощью пламенного фотометра. Средства измерения должны позволять проводить определение проницаемости в диапазоне от 0,0010% до 100%.
Допускается использование любого другого оборудования, обеспечивающего регламентируемые стандартами на соответствующие СИЗОД метрологические характеристики <2>.
4.2 Метод с использованием аэрозоля парафинового масла
Частицы аэрозоля парафинового масла генерируют путем распыления парафинового масла. Массовую концентрацию аэрозоля измеряют до и после фильтра с использованием аэрозольного фотометра, который позволяет проводить измерение проницаемости в диапазоне от 0,0010% до 100%.
Допускается использование любого другого оборудования, обеспечивающего регламентируемые стандартами на соответствующие СИЗОД метрологические характеристики <2>.
--------------------------------
<2> В Российской Федерации в соответствии с требованиями [3] и [4].
5. Испытательное оборудование <3>
--------------------------------
<3> В Российской Федерации типовая схема испытательного оборудования определения проницаемости противоаэрозольных фильтров приведена в [4].
Испытательное оборудование состоит из четырех основных блоков:
- генератора аэрозолей;
- измерителя скорости воздушного потока;
- камеры для испытаний фильтров;
- СИ массовой концентрации тест-аэрозолей.
6. Рассмотрение технической документации
На рассмотрение представляют:
- техническое описание и руководство по эксплуатации испытательного оборудования;
- паспорта на комплектующие;
- свидетельства о поверке СИ, используемых для проведения испытаний.
Содержание работ по рассмотрению документации и методика рассмотрения приведены в таблице 1.
Таблица 1
Содержание работ по рассмотрению
документации и методика рассмотрения
Содержание работ по рассмотрению представленной документации Указания по методике рассмотрения
1 Оценка эксплуатационной документации с точки зрения удобства ее использования потребителем Эксплуатационная документация в соответствии с ГОСТ 2.601 и ГОСТ 2.610. Проверяют возможность использования документации исполнителем и ремонтным персоналом, наличие в эксплуатационной документации указаний по настройке и устранению возможных неисправностей испытательного оборудования.
