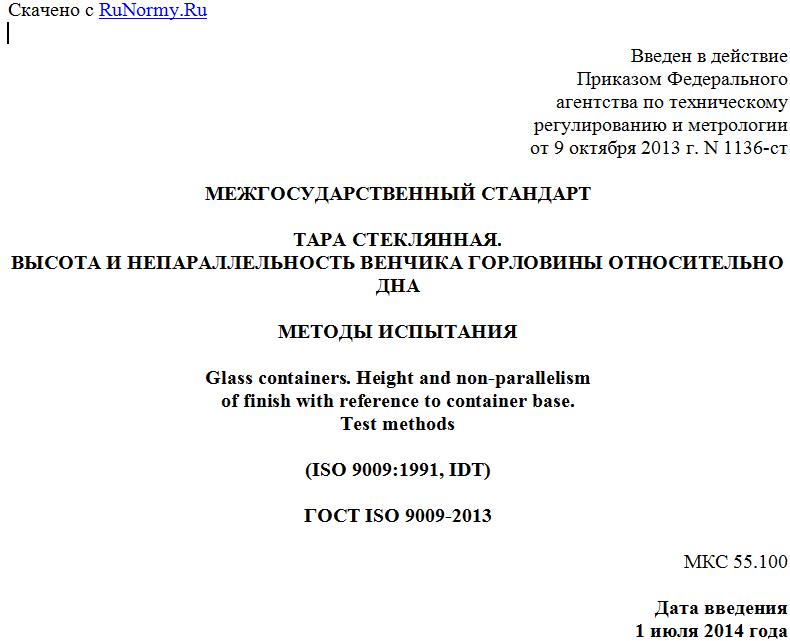

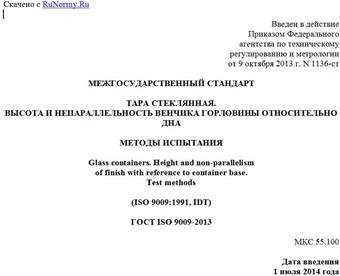

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 октября 2013 г. N 1136-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА СТЕКЛЯННАЯ.
ВЫСОТА И НЕПАРАЛЛЕЛЬНОСТЬ ВЕНЧИКА ГОРЛОВИНЫ ОТНОСИТЕЛЬНО ДНА
МЕТОДЫ ИСПЫТАНИЯ
Glass containers. Height and non-parallelism
of finish with reference to container base.
Test methods
(ISO 9009:1991, IDT)
ГОСТ ISO 9009-2013
МКС 55.100
Дата введения
1 июля 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Эксперт-Стандарт" на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2014 г. N 43-2013)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кэргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт идентичен международному стандарту ISO 9009:1991 Glass containers - Height and non-parallelism of finish with reference to container base - Test methods (Тара стеклянная. Высота и непараллельность венчика горловины относительно дна. Методы испытания).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 63 "Тара стеклянная", подкомитетом SC 2 "Методы испытаний" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
5 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза 005/2011 "О безопасности упаковки"
6 Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2013 г. N 1136-ст межгосударственный стандарт ГОСТ ISO 9009-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает методы испытания для определения высоты и непараллельности венчика горловины относительно дна стеклянной тары.
2 Нормативные ссылки
Для применения настоящего стандарта необходим следующий ссылочный документ. Для датированной ссылки применяют только указанное издание ссылочного документа:
ISO 7348:1991 Glass containers - Manufacture - Vocabulary (Тара стеклянная. Изготовление. Словарь) <1>
--------------------------------
<1> Действует ISO 7348:1992 Glass containers - Manufacture. Vocabulary.
Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
3 Термины и определения
В настоящем стандарте применены термины по ISO 7348, а также следующие термины с соответствующими определениями.
3.1 (максимальная) высота стеклянной тары (maximum height of a container): Расстояние между самой высокой точкой на плоскости верхней поверхности венчика горловины и поверхностью основания (рисунок 1).
3.2 минимальная высота стеклянной тары (minimum height of a container): Расстояние между самой низкой точкой на плоскости верхней поверхности венчика горловины и поверхностью основания (рисунок 1).
3.3 непараллельность (non-parallelism): Разность между максимальным и минимальным значениями высоты стеклянной тары (рисунок 1).
Рисунок 1 - Непараллельность
4 Сущность методов
4.1 Определение высоты стеклянной тары с использованием максимального и минимального предельных калибров или соответствующих средств измерений. Определение (максимальной) высоты.
4.2 Определение непараллельности венчика горловины относительно дна стеклянной тары.
5 Аппаратура
5.1 Контроль высоты
Существуют разные типы калибров. Примеры калибров приведены в 5.1.1 и 5.1.2.
5.1.1 Калибр высоты, состоящий, например, из металлической базовой плиты и одной или двух вертикальных стоек и:
a) закрепленной горизонтальной поперечной планки. В этом случае расстояние между металлической базовой плитой и поперечной планкой равно измеряемому расстоянию, или
b) закрепленной горизонтальной поперечной планки с шаговым перемещением. В этом случае расстояния между металлической базовой плитой и двумя частями поперечной планки равны максимальному и минимальному значениям измерений высоты (рисунок 2), или
c) регулируемой горизонтальной поперечной планки, которая может быть прикреплена к металлической базовой плите на высоте от ее основания, равной предварительно принятому расстоянию.
Рисунок 2 - Калибр высоты
5.1.2 Калибр проема, которым контролируют минимальный диаметр корпуса и максимальную высоту.
5.2 Измерение высоты
Существуют различные типы средств измерения, например штангенциркуль с нониусом или штангенрейсмас с точностью измерения 0,1 мм.
5.3 Определение непараллельности
Применяют средства измерения:
a) по 5.1.1, перечисление c), совместно с калибрами для измерения зазоров с шагом 0,1 мм или
b) по 5.2.
Допускается использовать спиртовой уровень для проведения оперативных качественных измерений.
6 Отбор образцов
6.1 Порядок отбора образцов для испытания устанавливают по согласованию между заинтересованными сторонами.
7 Проведение испытаний
7.1 Высота тары
7.1.1 Оперативный контроль
Образец стеклянной тары помещают на металлическую базовую плиту. Калибр высоты по 5.1.1 (рисунок 2) устанавливают таким образом, чтобы минимальные и максимальные значения высоты соответствовали требованиям допуска на высоту с точностью 0,1 мм.
Определяют образцы стеклянной тары, которые проходят под максимально высокой частью калибра и не проходят под самой низкой частью калибра.
7.1.2 Определение (максимальной) высоты
Для измерения (максимальной) высоты тары используют штангенрейсмас или другое соответствующее средство измерения (5.2), обеспечивающее измерение высоты с точностью 0,1 мм.
7.2 Определение непараллельности венчика горловины относительно дна стеклянной тары
Образец стеклянной тары помещают на металлическую базовую плиту. Используя штангенциркуль с нониусом или другое соответствующее средство
