Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 апреля 2014 г. N 344-ст

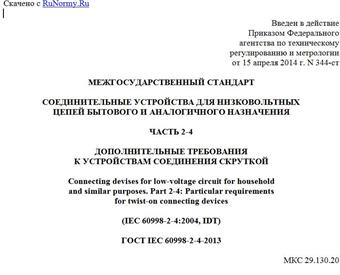

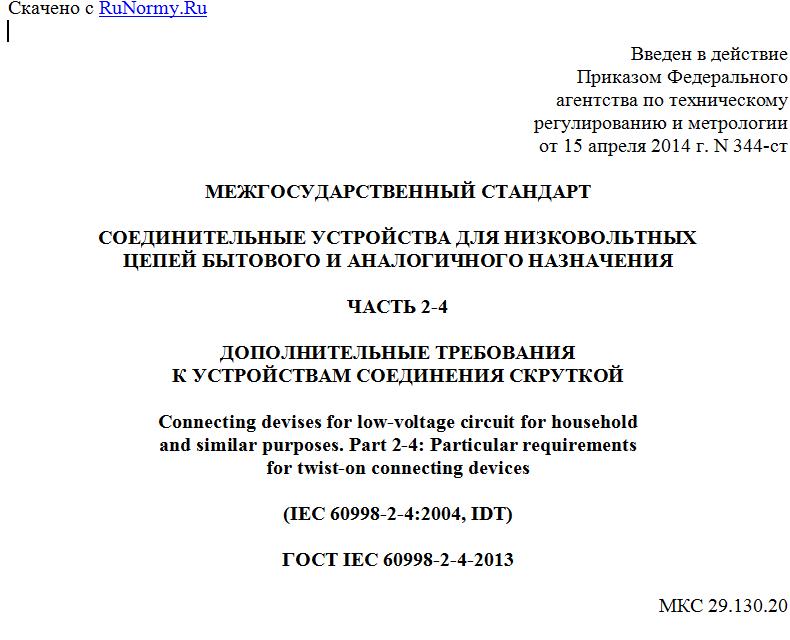

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ НИЗКОВОЛЬТНЫХ
ЦЕПЕЙ БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2-4
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К УСТРОЙСТВАМ СОЕДИНЕНИЯ СКРУТКОЙ
Connecting devises for low-voltage circuit for household
and similar purposes. Part 2-4: Particular requirements
for twist-on connecting devices
(IEC 60998-2-4:2004, IDT)
ГОСТ IEC 60998-2-4-2013
МКС 29.130.20
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО НТЦ "Энергия"), Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры" (ООО "ВНИИэлектроаппарат") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5.
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 14 ноября 2013 г. N 44-2013).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 апреля 2014 г. N 344-ст межгосударственный стандарт ГОСТ IEC 60998-2-4-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60998-2-4:2004. Connecting devises for low-voltage circuit for household and similar purposes - Part 2-4: Particular requirements for twist-on connecting devices (Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-4. Дополнительные требования к устройствам соединения скруткой).
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
6. Взамен ГОСТ IEC 60998-2-4-2011.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является частью серии межгосударственных стандартов, разработанных на основе серии международных стандартов IEC 60998, опубликованных под общим названием "Соединительные устройства для низковольтных цепей бытового и аналогичного назначения".
Данная серия стандартов IEC 60998 состоит из части 1: Общие требования и из нескольких частей, содержащих дополнительные требования к различным видам соединительных устройств.
Настоящий стандарт предназначен для применения совместно с IEC 60998-1.
Настоящий стандарт дополняет или заменяет соответствующие разделы IEC 60998-1 "Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования".
Если какой-либо пункт части 1 не упомянут в части 2-4, его применяют, если необходимо. Если в настоящем стандарте указано: "дополнить" или "изложить в новой редакции", то соответственно меняются требования, условия испытаний или пояснения, приведенные в соответствующем пункте части 1.
Если раздел части 2-4 полностью изменяет текст соответствующего раздела части 1, то он изложен в новой редакции без ссылки на часть 1.
Пункты и рисунки, дополнительные к приведенным в части 1, нумерованы, начиная от 101, дополнительные приложения обозначены AA, BB и т.д.
Настоящий стандарт формулирует требования к конструкции, маркировке, устойчивости к внешним воздействующим факторам, изоляционным характеристикам, механической прочности и содержит необходимые методы испытаний для оценки безопасности соединения электрических цепей методом скрутки.
Стандарт может быть использован для подтверждения соответствия указанных устройств требованиям технических регламентов Таможенного союза и ЕврАзЭС.
1. Область применения
Раздел изложить в новой редакции:
Настоящий стандарт распространяется на устройства соединения скруткой (далее - УСС) двух или нескольких неподготовленных жестких и (или) гибких медных проводников с поперечным сечением от 5 мм2 до 16 мм2, отвечающих требованиям IEC 60228; при этом общее сечение присоединенных проводников не превышает 35 мм2.
Стандарт распространяется на цепи низкого напряжения до 1000 В переменного и 1500 В постоянного тока бытового и аналогичного назначения.
Настоящий стандарт охватывает УСС, преимущественно предназначенные для скручивания проводников посредством руки. Однако некоторые УСС, например предназначенные для проводников больших сечений, могут скручиваться с помощью инструмента, специально предназначенного для конкретного УСС.
Примечание. В Великобритании применяют УСС для соединения 2 или нескольких неподготовленных гибких кабелей, в том числе гибких кабелей с сечением 1,25 мм2, соответствующих BS 6500. В США провода и кабели не соответствуют IEC 60228.
2. Нормативные ссылки
Применяется IEC 60998-1.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
Применяется IEC 60998-1 со следующими дополнениями:
Раздел дополнить терминами и определениями:
3.101. Устройство соединения скруткой (УСС) (twist-on connecting device TOCD): зажим, который скручивает концы двух или нескольких проводников.
3.102. Диапазон присоединяющей способности УСС (range of TOCD's connecting capacity): наименьший и наибольший размеры (выраженные в мм2 или AWG) проводников, указанные изготовителем, надежно соединяемых парами одного размера. Это не исключает соединения в УСС более двух проводников или применения проводников с размерами вне указанного диапазона присоединяющей способности.
3.103. Размер зажима (диаметр) (gripping dimension (diameter)): максимальный размер УСС, перпендикулярный отверстию для проводников (см. рисунок 101).
4. Общие положения
Применяется IEC 60998-1.
5. Общие требования к испытаниям
Применяется IEC 60998-1 со следующим изменением:
Пункт 5.4 изложить в новой редакции:
Необходимое число новых образцов, подвергаемых испытаниям, делят на комплекты согласно таблице 101.
Таблица 101
Число новых образцов и последовательность испытаний
Комплект Число новых образцов в одном комплекте Раздел или пункт Последовательность испытаний
A 3 8 Маркировка
9 Защита от поражения электрическим током
B 3 - 48 10 Соединение проводников
14.102 и 14.103 Испытание крутящим моментом и тянущим усилием
C 12 - 24 12 Износостойкость и влагостойкость
13 Сопротивление и электрическая прочность изоляции
D 6 14.101 Зажим без повреждения проводников
