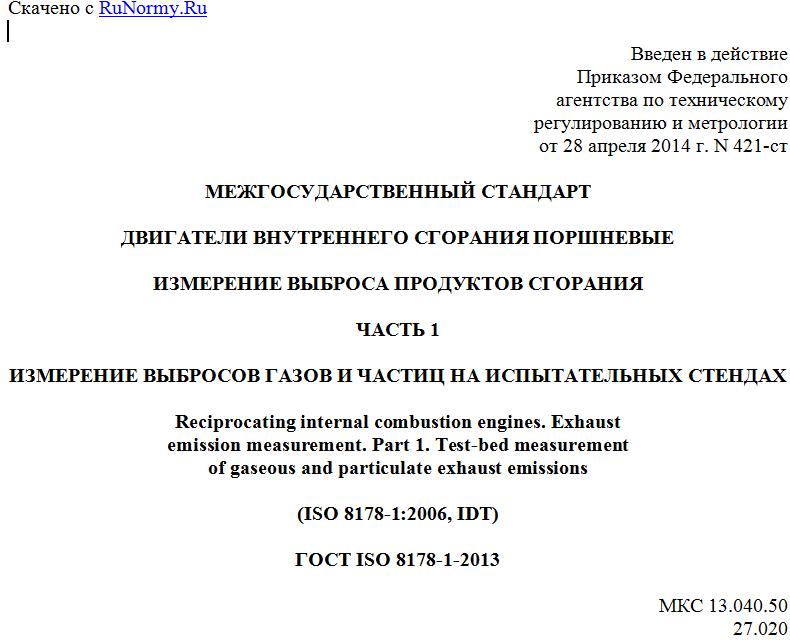

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 апреля 2014 г. N 421-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ
ИЗМЕРЕНИЕ ВЫБРОСА ПРОДУКТОВ СГОРАНИЯ
ЧАСТЬ 1
ИЗМЕРЕНИЕ ВЫБРОСОВ ГАЗОВ И ЧАСТИЦ НА ИСПЫТАТЕЛЬНЫХ СТЕНДАХ
Reciprocating internal combustion engines. Exhaust
emission measurement. Part 1. Test-bed measurement
of gaseous and particulate exhaust emissions
(ISO 8178-1:2006, IDT)
ГОСТ ISO 8178-1-2013
МКС 13.040.50
27.020
ОКП 31 2000
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Центральный научно-исследовательский дизельный институт" (ООО "ЦНИДИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 5 ноября 2013 г. N 61-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2014 г. N 421-ст межгосударственный стандарт ГОСТ ISO 8178-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 8178-1:2006 Reciprocating internal combustion engines - Exhaust emission measurement - Part 1: Test-bed measurement of gaseous and particulate exhaust emissions (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 1: Измерение выбросов газов и частиц на испытательных стендах).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в ФГУП "Стандартинформ".
В разделе "Нормативные ссылки" и тексте стандарта ссылки на международные стандарты актуализированы.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на поршневые двигатели внутреннего сгорания (далее - двигатели), предназначенные для установки на судах, тепловозах, буровых и генераторных агрегатах и другой транспортной, передвижной и стационарной технике, и определяет и устанавливает методы измерения и оценки содержания вредных газообразных веществ и частиц в отработанных газах двигателей при стендовых испытаниях на установившихся режимах, необходимые для измерения средневзвешенных значений каждого вида содержащихся в отработанных газах загрязнений.
Стандарт не распространяется на двигатели автомобилей, предназначенных для движения по шоссейным дорогам, авиационной техники, сельскохозяйственной техники и лесных тракторов.
В некоторых случаях, как исключение, стендовые испытания двигателя могут проводиться в соответствии с ISO 8178-2 (стандарт, регламентирующий испытания в эксплуатационных условиях). Такой вариант допускается только по соглашению заинтересованных сторон. Следует иметь в виду, что данные, полученные в ходе таких испытаний, могут не полностью совпадать с данными предшествующих или последующих испытаний, проводимых согласно требованиям настоящего стандарта. Поэтому рекомендуется прибегать к указанному варианту только в тех случаях, когда речь идет о двигателях, выпускаемых в крайне ограниченных количествах, например особо крупных судовых двигателях или дизель-генераторах.
Для двигателей, используемых в установках, к которым предъявляются специальные требования (например: отраслевые правила охраны труда и техники безопасности, правила работы для АЭС), могут потребоваться дополнительные испытания и специальные методы оценки.
Когда использование испытательного стенда невозможно или когда требуется информация о фактических величинах выбросов двигателя на месте его эксплуатации, следует пользоваться методами испытаний в условиях эксплуатации и методиками расчета, приведенными в ISO 8178-2.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO 31-0:1992 Quantities and units. Part 0. General principles (Величины и единицы измерения. Часть 0. Общие принципы)
ISO 3046-1:2002 Reciprocating internal combustion engines - Performance - Part 1: Declarations of power, fuel and lubricating oil consumptions, and test methods - Additional requirements for engines for general use (Двигатели внутреннего сгорания поршневые. Характеристики. Часть 1. Определение мощности, расхода топлива, смазочного масла и методы испытаний. Дополнительные требования к двигателям общего назначения)
ISO 5167-1:2003 Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. - Part 1: General principles and requirements (Измерение потока текучей среды с помощью устройств для измерения перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 1. Общие принципы и требования)
ISO 5725-1:2002 Accuracy (trueness and precision) of measurement methods and results - Part 1: General principles and definitions (Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Общие принципы и определения)
ISO 5725-2:1994 Accuracy (trueness and precision) of measurement methods and results - Part 2: Basic method for the determination of repeatability and reproducibility of a standard measurement method (Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерения)
ISO 8178-4:2007 Reciprocating internal combustion engines - Exhaust emission measurement - Part 4: Steady-state test cycles for different engine applications (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 4. Испытательные циклы для двигателей различного применения на установившихся режимах)
ISO 8178-5:2008 Reciprocating internal combustion engines - Exhaust emission measurement - Part 5: Test fuels (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 5. Топливо для испытаний)
ISO 8178-6:2000 Reciprocating internal combustion engines - Exhaust emission measurement - Part 6: Report on measuring results and test report (Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 6. Отчет о результатах измерения и испытания)
ISO 9000:2005 Quality management systems - Fundamentals and vocabulary (Системы менеджмента качества. Основные положения и словарь)
ISO 9096:2003 Stationary source emissions - Manual determination of mass concentration of particulate matter (Выбросы стационарных источников. Определение ручным методом массовой концентрации твердых частиц)
ISO 14396:2002 Reciprocating internal combustion engines. Determination and method for the measurement of engine power. Additional requirements for exhaust emission tests in accordance with ISO 8178 (Двигатели внутреннего сгорания поршневые. Определение и метод измерения мощности двигателя. Дополнительные требования к определению эмиссии выхлопных газов в соответствии с ИСО 8178)
ISO 15550:2002 Internal combustion engines. Determination and method for the measurement of engine power. General requirements (Двигатели внутреннего сгорания. Определение и метод измерения мощности двигателя. Общие требования)
ISO 16183:2002 Heavy duty engines. Measurement of gaseous emissions from raw exhaust gas and of particulate emissions using partial flow dilution systems under transient test conditions (Двигатели большой мощности. Измерение газообразных выбросов из неочищенных отработавших газов и выбросов твердых частиц с помощью систем частичного разбавления потока в неустановившемся режиме)
SAE J 1088:1993 Test procedure for the measurement of gaseous exhaust emissions from small utility engines (Метод измерения содержания газообразных вредных выбросов в выхлопных газах двигателей малой размерности)
SAE J 1151:1991 Methane measurement using gas chromatography (Измерение содержания метана методом газовой хроматографии)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 частицы (particulates): Материал, собранный на поверхности фильтра с заданными свойствами после пропускания через него отработавших газов, разбавленных чистым отфильтрованным воздухом до температуры потока газов в пределах от 315 К до 325 К (от 42 °C до 52 °C) (температуры, измеренной непосредственно перед первым фильтром).
Примечания
1 Частицы состоят преимущественно из углерода, конденсированных углеводородов, сульфатов и связанной воды.
2 Частицы по составу и весу существенно отличаются от пробы частиц или пыли, которая берется непосредственно из неразбавленных отработавших газов с использованием метода горячего фильтра (например, по ISO 9096). Доказано, что методы измерения содержания частиц обладают достаточной точностью при
