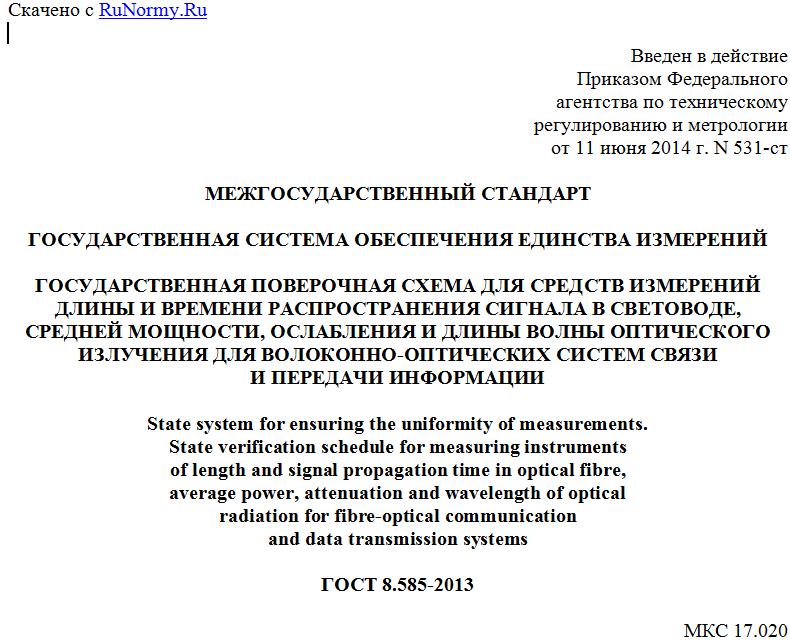

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В СВЕТОВОДЕ,
СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО
ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ СВЯЗИ
И ПЕРЕДАЧИ ИНФОРМАЦИИ
State system for ensuring the uniformity of measurements.
State verification schedule for measuring instruments
of length and signal propagation time in optical fibre,
average power, attenuation and wavelength of optical
radiation for fibre-optical communication
and data transmission systems
ГОСТ 8.585-2013
МКС 17.020
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" (ФГУП "ВНИИОФИ").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2014 г. N 531-ст межгосударственный стандарт ГОСТ 8.585-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5. Взамен ГОСТ 8.585-2005.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему (см. рисунок А.1 Приложения А) для средств измерений (далее - СИ) длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (далее - ВОСП) и устанавливает назначение государственного первичного специального эталона (далее - ГПСЭ) единиц длины L - метр (м) и времени распространения сигнала в световоде t - секунда (с), средней мощности Pср - ватт (Вт), ослабления A - децибелл (дБ) и длины волны - метр (м) для ВОСП, комплекс основных СИ, входящих в его состав, основные метрологические характеристики ГПСЭ и порядок передачи единиц от ГПСЭ, в том числе с помощью рабочих эталонов рабочим СИ с указанием погрешностей и основных методов передачи единиц.
2. Государственный первичный специальный эталон
2.1. ГПСЭ воспроизводит и хранит единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для ВОСП и передает единицы, в том числе с помощью рабочих эталонов рабочим СИ.
2.2. ГПСЭ состоит из трех комплексов технических средств:
- комплекса средств измерений (СИ) для хранения, воспроизведения и передачи единиц средней мощности и ослабления оптического излучения в ВОСП, включающего в себя аппаратуру для обеспечения калибровки и поверки СИ обратных потерь в ВОСП и аппаратуру для измерений относительных спектральных характеристик компонентов ВОСП;
- комплекса СИ для хранения, воспроизведения и передачи единиц длины и времени распространения сигнала в ВОСП;
- комплекса СИ для хранения, воспроизведения и передачи единицы длины волны оптического излучения в ВОСП.
2.3. Диапазон значений, воспроизводимых ГПСЭ, составляет:
- от 10 до 6·105 м - для длины распространения сигнала на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм <1>;
- от 1·10-7 до 6·10-3 с - для времени распространения оптического сигнала на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм;
- от 1·10-4 до 5·10-3 Вт - для средней мощности на фиксированных длинах волн в диапазоне от 0,6 до 1,7 мкм (с использованием установки на базе калориметрической системы с электрическим замещением);
- от 1·10-12 до 1·10-2 Вт - для средней мощности на фиксированных длинах волн в диапазоне от 0,5 до 1,7 мкм (с использованием компаратора средней мощности оптического излучения в ВОСП);
- от 0,05 до 90,00 дБ - для ослабления на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм;
- от 0,60 до 1,70 мкм - для длины волны.
--------------------------------
<1> Значения длин в тексте и в поверочной схеме соответствуют времени двукратного прохождения сигнала по оптическому волокну (в прямом и обратном направлении). Такой способ выражения длины необходим для оптических рефлектометров.
2.4. ГПСЭ обеспечивает воспроизведение единицы:
- длины в световоде с среднеквадратическим отклонением (далее - СКО) результата измерений SL, не превышающим 1,5·10-2 м при десяти независимых наблюдениях. Неисключенная систематическая погрешность (далее - НСП) составляет (6,50·10-2 0,45) м;
- времени распространения сигнала в световоде с СКО результата измерений St, не превышающим 1,5·10-10 с при десяти независимых наблюдениях. НСП составляет (0,65Б4,50)·10-9 с;
- средней мощности излучения ВОСП с СКО результата измерений S0P, не превышающим 0,02·10-2 при десяти независимых наблюдениях. НСП не превышает 0,03·10-2 (с использованием установки на базе калориметрической системы с электрическим замещением);
- средней мощности излучения ВОСП с основной погрешностью, не превышающей 1,5·10-2 (с использованием компаратора средней мощности оптического излучения в ВОСП);
- ослабления в ВОСП с СКО результата измерений SA, не превышающим (3·10-3 5·10-2) дБ при десяти независимых наблюдениях. НСП составляет (8,0·10-3 1,6·10-1) дБ;
- длины волны в ВОСП с СКО результата измерений , не превышающим 5,31·10-9 мкм при десяти независимых наблюдениях. НСП не превышает 1,17·10-7 мкм.
2.5. Для обеспечения воспроизведения единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны в ВОСП с указанной точностью следует соблюдать правила хранения и применения ГПСЭ, утвержденные в установленном порядке.
2.6. ГПСЭ применяют для передачи единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения рабочим эталонам и высокоточным рабочим СИ методом прямых измерений или сличением с помощью компаратора.
3. Рабочие эталоны
3.1. В качестве рабочих эталонов единиц длины и ослабления для световодов применяют катушки с оптическим волокном и оптические генераторы, воспроизводящие нормируемые значения длины L в диапазоне от 6·10-2 до 6·102 км и ослабления A в диапазоне от 0,5 до 20,0 дБ.
Доверительные границы абсолютных погрешностей рабочих эталонов при доверительной вероятности P = 0,95 (для одномодового оптического волокна) для составляют (0,15 + 5·10-6L) м и для - 0,015A дБ.
Рабочие эталоны применяют для поверки рабочих СИ методом прямых измерений или сличением с помощью компаратора (набора световодов и оптического рефлектометра).
3.2. В качестве рабочих эталонов применяют эталонные меры ослабления на основе световодов, а также перестраиваемые и неперестраиваемые оптические аттенюаторы в диапазоне значений ослабления от 0,1 до 100,0 дБ.
Доверительные границы абсолютной погрешности эталонных мер ослабления при доверительной вероятности P = 0,95 составляют от 0,02 до 2,00 дБ.
Эталонные меры ослабления применяют для поверки рабочих СИ методом прямых измерений или сличением с помощью компаратора (оптического тестера).
3.3. В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения на фиксированных длинах волн от 0,6 до 1,8 мкм применяют комплексы СИ средней мощности оптического излучения в диапазоне от 1·10-12 до 1 Вт (от минус 90 до плюс 30 дБм), которые включают:
- комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,6 до 1,8 мкм с волоконно-оптическим выходом;
- фотоэлектрическое средство измерений средней мощности, получившее единицу на длинах волн стабилизированных источников излучения;
- комплект оптических аттенюаторов и волоконно-оптических устройств.
Доверительные границы относительной погрешности измерений: средней мощности на длинах волн калибровки при доверительной вероятности P = 0,95 - от 1·10-2 до 3·10-2 (от 0,06 до 0,13 дБ); относительных уровней мощности при доверительной вероятности P = 0,95 - от 0,3·10-2 до 2,5·10-2 (от 0,01 до 0,11 дБ); средней мощности в рабочих спектральных диапазонах при доверительной вероятности P = 0,95 - от 3·10-2 до 8·10-2 (от 0,13 до 0,36 дБ).
Рабочие эталоны единиц средней мощности и ослабления применяют для поверки рабочих СИ непосредственным сличением или методом прямых измерений.
3.4. В качестве рабочих эталонов единиц средней мощности и ослабления в диапазоне от 1·10-12 до 1 Вт (от минус 90 до плюс 30 дБм) применяют комплексы СИ средней мощности оптического излучения для ВОСП, которые включают:
- неселективное СИ средней мощности оптического излучения с волоконно-оптическим входом в диапазоне длин волн от 0,5 до 1,8 мкм;
- комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,5 до 1,8 мкм с волоконно-оптическим выходом;
