"ГОСТ 32600-2013 (ISO 21049:2004). Межгосударственный стандарт. Насосы. Уплотнительные системы вала для центробежных и роторных насосов. Общие технические требования и методы контроля"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

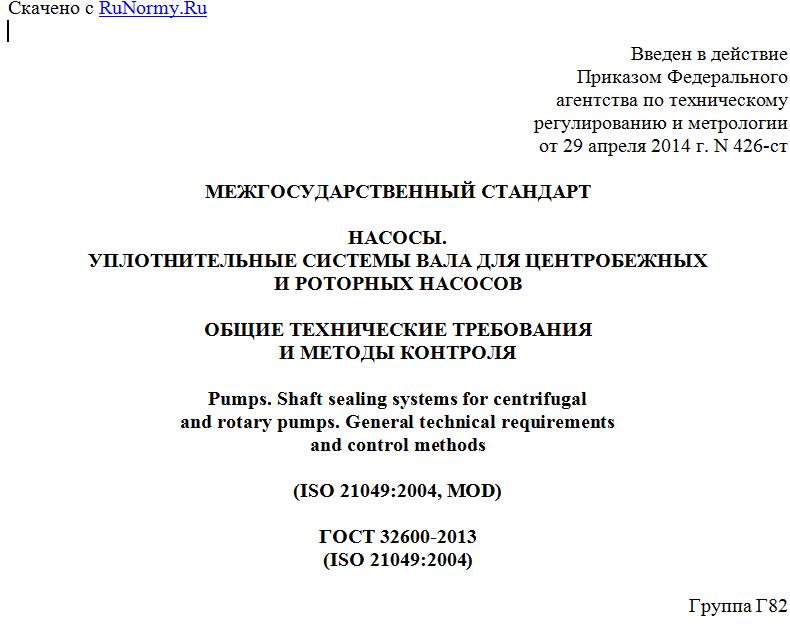

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 апреля 2014 г. N 426-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАСОСЫ.
УПЛОТНИТЕЛЬНЫЕ СИСТЕМЫ ВАЛА ДЛЯ ЦЕНТРОБЕЖНЫХ
И РОТОРНЫХ НАСОСОВ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ КОНТРОЛЯ

Pumps. Shaft sealing systems for centrifugal
and rotary pumps. General technical requirements
and control methods

(ISO 21049:2004, MOD)

ГОСТ 32600-2013
(ISO 21049:2004)

Группа Г82

МКС 23.080
23.100.60
83.140.50

Дата введения
1 ноября 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

Сведения о стандарте

1. Подготовлен Обществом с ограниченной ответственностью "ТЕХНОНЕФТЕГАЗ" (ООО "ТЕХНОНЕФТЕГАЗ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5.
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. N 63-П).
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт

4. Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2014 г. N 426-ст межгосударственный стандарт ГОСТ 32600-2013 (ISO 21049:2004) введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2014 г.
5. Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 21049:2004 Pumps - Shaft sealing systems force centrifugal and rotary pumps (Насосы. Уплотнительные системы вала для центробежных и роторных насосов).
Дополнительные положения и требования, а также сноски, включенные в текст настоящего стандарта для учета потребностей национальной экономики и особенностей российской национальной стандартизации, выделены курсивом.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - модифицированная (MOD).
6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Международный стандарт ISO 21049 был подготовлен Техническим комитетом ISO/TC 115 "Насосы" Подкомитетом SC 3 "Установка и специальное применение" совместно с Техническим комитетом ISO/TC 67 "Материалы, оборудование и морские сооружения для нефтяной и газовой промышленности" Подкомитетом SC 6 "Перерабатывающее оборудование и системы".
В основе настоящего стандарта лежат накопленные знания, а также опыт производителей и потребителей оборудования нефтяной и газовой промышленности. Однако использование данного оборудования не ограничено только этими отраслями промышленности.
Пользователи настоящего стандарта должны знать, что для отдельных применений могут потребоваться дополнительные или особые требования. Настоящий стандарт не предписывает поставщику отказываться от предложений или покупателю от приобретения оборудования другого технического решения. Это оказывается особенно важным при появлении новых или развивающихся технологий. Альтернативный вариант разрешается, если изготовитель/поставщик идентифицирует любые отклонения от настоящего стандарта и предоставляет их подробное описание.
Задача настоящего стандарта помочь заказчику/потребителю с выбором способов эксплуатации торцовых уплотнений для насосов.
Настоящий стандарт является самостоятельным стандартом по уплотнениям и ссылается в нормативных аспектах на ISO 13709. Настоящий стандарт целесообразно применять к новым и модифицированным насосам, а также к насосам, которые не относятся к стандарту 13709 (насосы по [1], [2] и [3]).
В настоящем стандарте единицы измерений, используемые на практике в США, заключены в скобки.
Специальный знак в виде черной точки  в начале раздела или подраздела указывает на то, что либо требуется дополнительное решение, либо заказчику/потребителю необходимо предоставить дополнительную информацию. Эта информация должна быть указана в справочных листах технических требований или представлена по запросу или по заказу на поставку (согласно Приложению В).

1. Область применения

Настоящий стандарт устанавливает требования и дает рекомендации к уплотнительным системам центробежных и роторных насосов, применяемых в нефтяной и газовой промышленности. Стандарт применяется на опасных, пожароопасных и/или токсичных технологических производствах для обеспечения большой степени надежности работы оборудования, при минимальных затратах на его герметизацию, и снижения выделений в атмосферу. Стандарт распространяется на уплотнения валов насосов диаметром от 20 мм (0,75 дюйма) до 110 мм (4,3 дюйма).
Настоящий стандарт может быть использован при модернизации существующего оборудования. Система классификации конструкций уплотнений по настоящему стандарту приводится в категориях, типах, конфигурациях и компоновках.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 28860-90 (ИСО 1629-87) Каучук и латексы. Номенклатура
ГОСТ ЕН 10269-2007 Стали и никелевые сплавы для крепежных изделий, применяемых при высоких и/или низких температурах
ГОСТ 32601-2013 (ISO 13709:2009) Насосы центробежные для нефтяной, нефтехимической и газовой промышленности. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Бесконтактное уплотнение (non-contacting seal): тип уплотнения, в котором соприкасающиеся поверхности образуют аэродинамические или гидродинамические воздействия для поддержания рабочего зазора между уплотняющим и ответным кольцами.
Примечание. Бесконтактные уплотнения специально спроектированы таким образом, чтобы всегда имелся рабочий зазор между неподвижной и вращающейся поверхностями колец пар трениями.

3.2. Буферная жидкость (buffer fluid): жидкость, подаваемая извне, находящаяся под давлением меньшим, чем рабочее давление в камере уплотнения. Эта жидкость используется в качестве смазки и/или буфера в уплотнении второго типа.
3.3. Внутреннее уплотнение (inner seal): устройство уплотнения конфигурации 2 и 3, расположенное в уплотнительной камере ближе всего к рабочему колесу насоса.
3.4. Внутреннее циркуляционное устройство (internal circulating device pumping ring): устройство, расположенное в буферной/затворной жидкостной камере уплотнения для обеспечения циркуляции жидкости через теплообменник или резервуар затворной/буферной жидкости.
3.5. Вторичное уплотнение (secondary seal): элемент, предотвращающий утечки через другие элементы уплотнения (например, уплотнительное кольцо круглого сечения, гибкая прокладка из графита или сильфон).
3.6. Вторичное уплотнение из фторкаучука (fluoro elastomer) FKM: уплотнительное кольцо круглого сечения. Обычно используется в торцовых уплотнениях.
3.7. Внутренняя компоновка уплотнения (internally-mounted seal): уплотнение установлено в пределах камеры уплотнения и уплотнительной крышки.
3.8. Воспламеняемые углеводороды (flashing hydrocarbon): жидкие углеводороды под давлением насыщенного пара выше 0,1 МПа ((1 бар изб.) (14,7 фунт/psi)) при рабочей температуре насоса или жидкость, закипающая в условиях окружающей среды.
3.9. Вторичное уплотнение из перфторкаучука (perfluoro elastomer), FFKM: химически стойкое уплотнительное кольцо круглого сечения, устойчивое к воздействиям высоких температур.
