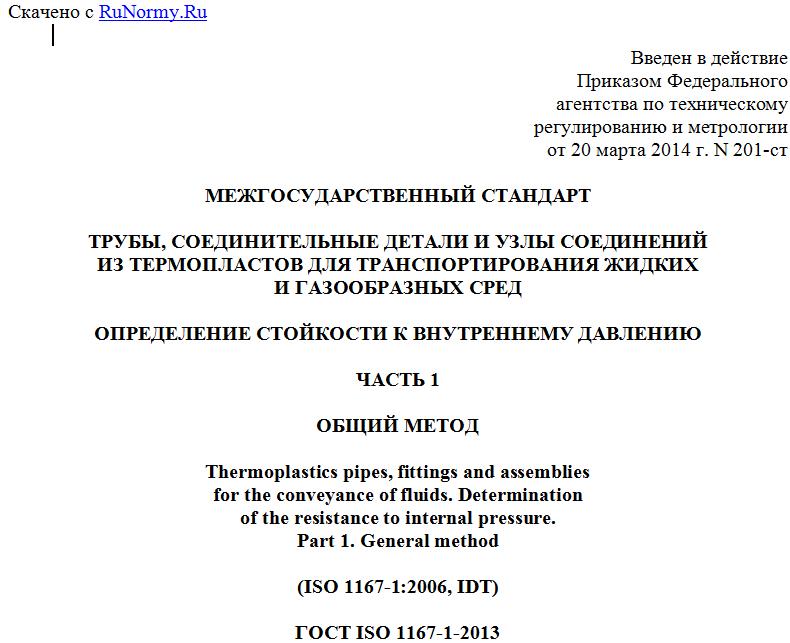

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 марта 2014 г. N 201-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ, СОЕДИНИТЕЛЬНЫЕ ДЕТАЛИ И УЗЛЫ СОЕДИНЕНИЙ
ИЗ ТЕРМОПЛАСТОВ ДЛЯ ТРАНСПОРТИРОВАНИЯ ЖИДКИХ
И ГАЗООБРАЗНЫХ СРЕД
ОПРЕДЕЛЕНИЕ СТОЙКОСТИ К ВНУТРЕННЕМУ ДАВЛЕНИЮ
ЧАСТЬ 1
ОБЩИЙ МЕТОД
Thermoplastics pipes, fittings and assemblies
for the conveyance of fluids. Determination
of the resistance to internal pressure.
Part 1. General method
(ISO 1167-1:2006, IDT)
ГОСТ ISO 1167-1-2013
МКС 23.040.20,
83.140.30
Дата введения
1 августа 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен ОАО МИПП-НПО "Пластик" и ООО "Группа "ПОЛИПЛАСТИК" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 63-П от 27 декабря 2013 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минторгэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4. Настоящий стандарт идентичен международному стандарту ISO 1167-1:2006. Thermoplastics pipes, fittings and assemblies for the conveyance of fluids - Determination of the resistance to internal pressure - Part 1: General method (Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод).
В стандарте дополнительно к единице испытательного давления (бар), приведенной в международном стандарте, в скобках приведено значение единицы испытательного давления (МПа), пересчитанного в соответствии с единицей, установленной в межгосударственных стандартах (см. 7.1 - 7.4).
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 138 "Пластмассовые трубы, фитинги и арматура для транспортирования текучих сред" Международной организации по стандартизации (ISO), подкомитетом SC 5 "Общие свойства труб, фитингов и арматуры из пластмасс и их комплектующих. Методы испытаний и основные технические требования".
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении Д.А.
Степень соответствия - идентичная (IDT).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2014 г. N 201-ст межгосударственный стандарт ГОСТ ISO 1167-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2014 г.
6. Взамен ГОСТ 24157-80.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячных информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Испытания по определению стойкости к внутреннему давлению являются важными для оценки свойств и срока службы частей трубопроводов из термопластов. Фактически они являются основой для определения кратковременных и долговременных прочностных характеристик.
Настоящий стандарт содержит описание оборудования, используемого для создания давления в образцах, применяемый метод испытаний и протокол испытания.
ГОСТ ISO 1167-2-2013, ГОСТ ISO 1167-3-2013 и ГОСТ ISO 1167-4-2013 описывают методы подготовки образцов, соответствующих для каждого рассматриваемого случая: труб, элементов или узлов соединений.
Исправлены ошибки, допущенные в международном стандарте ISO 1167-1:2006: в пункте 5.4 ссылка на раздел 9 исправлена на 10, т.к. относится к проведению испытания; в пункте 5.5 ссылка на раздел 7 исправлена на 8, т.к. относится к калибровке и точности аппаратуры.
В настоящем стандарте термин "кольцевое напряжение" дополнен пояснением в скобках "начальное", т.к. в ГОСТ 24157-80 и стандартах на трубы из термопластов применяется термин "начальное напряжение". В международных стандартах ISO 1167, части 1 - 4 применяется термин "кольцевое напряжение". Для обеспечения преемственности в настоящем стандарте, в разделе 4 e), принят термин: "кольцевое напряжение (начальное)", далее по тексту стандартов - "кольцевое напряжение".
1. Область применения
Настоящий стандарт устанавливает общий метод определения стойкости к внутреннему гидростатическому давлению труб, соединительных деталей и узлов соединений трубопроводов из термопластов для транспортирования жидких и газообразных сред при заданной температуре.
Метод позволяет проводить испытания в средах: "вода в воде", "вода в воздухе" и "вода в жидкости".
2. Нормативные ссылки
Для применения настоящего документа необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 1167-2:2006. Thermoplastics pipes, fittings and assemblies for the conveyance of fluids - Determination of the resistance to internal pressure - Part 2: Preparation of pipe test pieces (Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 2. Подготовка образцов труб)
ISO 1167-3:2007. Thermoplastics pipes, fittings and assemblies for the conveyance of fluids - Determination of the resistance to internal pressure - Part 3: Preparation of components (Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 3. Подготовка элементов)
ISO 1167-4:2007. Thermoplastics pipes, fittings and assemblies for the conveyance of fluids - Determination of the resistance to internal pressure - Part 4: Preparation of assemblies (Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 4. Подготовка узлов соединений)
ISO 3126. Plastics piping systems. Plastics components - Determination of dimensions (Трубопроводы из пластмасс. Пластмассовые элементы. Определение размеров)
ISO 9080. Plastics piping and ducting systems - Determination of the long-term hydrostatic strength of thermoplastics materials in pipe form by extrapolation (Трубопроводы и каналы из пластмасс. Определение длительной гидростатической прочности термопластичных материалов в форме труб методом экстраполяции).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Элемент (component): соединительная деталь или клапан как отдельная единица или в виде нескольких единиц, поставляемых как единый объект.
3.2. Стандартное размерное отношение (standard dimension ratio); SDR: отношение номинального наружного диаметра трубы к ее номинальной толщине стенки .
4. Принцип
После кондиционирования образцы подвергают воздействию постоянного внутреннего гидростатического давления в течение заданного времени или до разрушения образца или образцов.
В течение испытания образцы выдерживают при заданной постоянной температуре в следующей среде: вода (испытание "вода в воде"), другая жидкость (испытание "вода в жидкости") или воздух (испытание "вода в воздухе").
В стандарте или спецификации, которые ссылаются на настоящий стандарт, должны быть установлены следующие параметры:
a) тип используемой концевой заглушки (см. 5.1 и ГОСТ ISO 1167-2, 4.1);
b) температура испытания;
c) SDR, или серия S <*>, или размеры испытуемой трубы или соединительной детали для использования в расчетах;
d) количество образцов;
e) испытательное давление p или кольцевое напряжение (начальное) в стенке трубы , вызываемое испытательным давлением (далее по тексту - кольцевое напряжение);
f) среда испытания, т.е. "вода в воде", "вода в жидкости" или "вода в воздухе";
g) время испытания под давлением и критерии оценки разрушения;
h) требования или набор требований, если имеются, которые являются основанием для проведения дополнительных испытаний.
